REAR DISC BRAKE CALIPER & DUST COVER

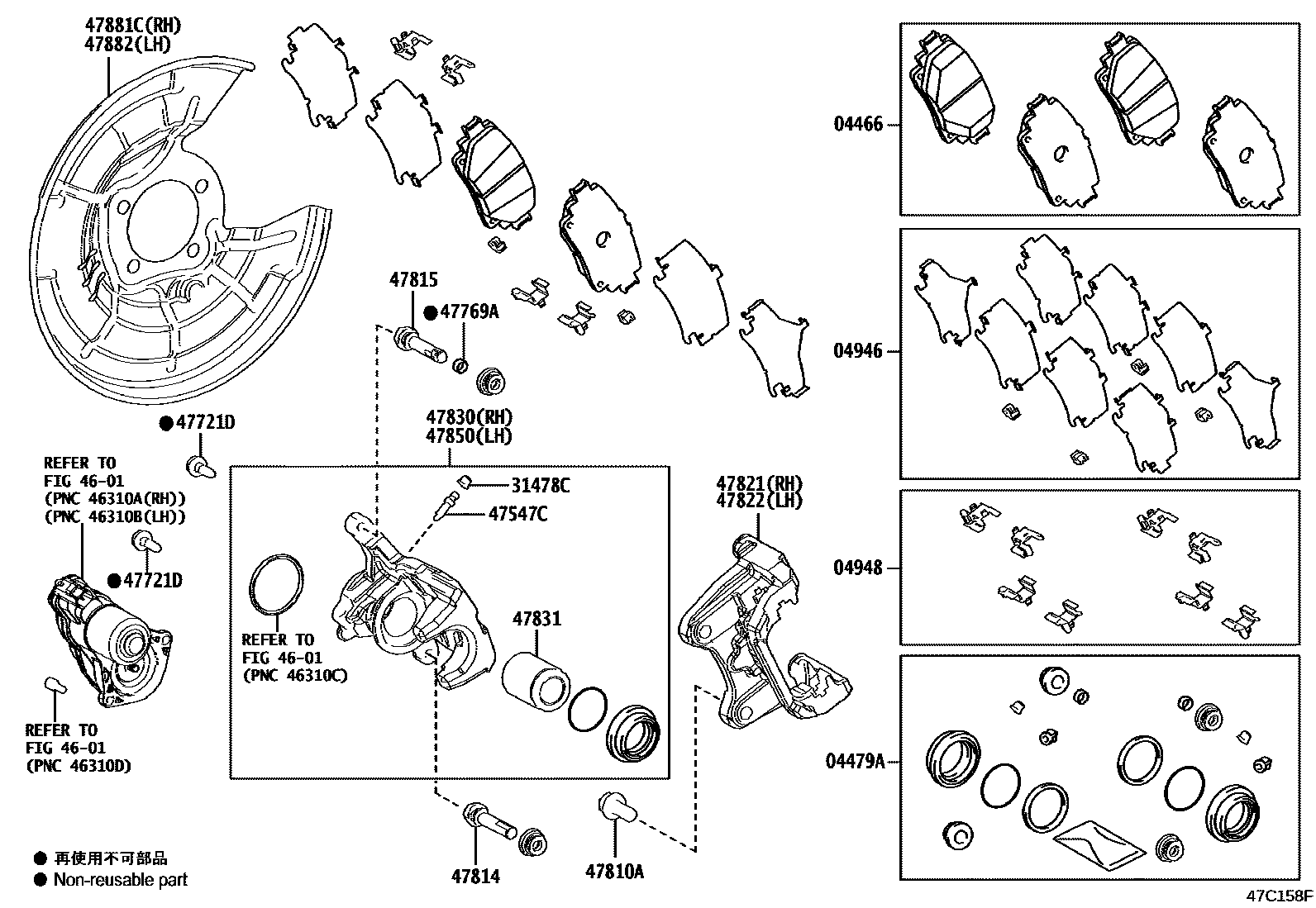

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-02430i¥6,600201912-202410
MARK NBK D6360-FF
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-02470i201912-202311
main04479-02520i202311-202410
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-02160i201912-202410
04948FITTING KIT, DISC BRAKE, REAR
main04948-02180i201912-202410
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160201912-202410
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i¥200201912-202410
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90016-AA614i¥270201912-202410
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-50010i¥50201912-202410
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-14196i¥190201912-202410
(J)
main90105-A0425i201912-202410
(L)
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-0R050i201912-202410
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-0R050i201912-202410
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-0E110i201912-202410
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-0E110i201912-202410
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-0E110i201912-202410
47831PISTON, REAR DISC BRAKE
main47831-08020i202210-202307
LH
main47831-08020i202008-202210
main47831-08020i202210-202410
RH
main47831-0E110i201912-202008
main47831-0E111i202307-202410
LH
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-0E110i201912-202410
47881CCOVER, DISC BRAKE DUST, REAR RH
main47881-0E010i201912-202410
47882COVER, DISC BRAKE DUST, REAR LH
main47882-0E010i201912-202410

19 parts on this diagram · 1 diagram in section
