OIL COOLER & TUBE (ATM)

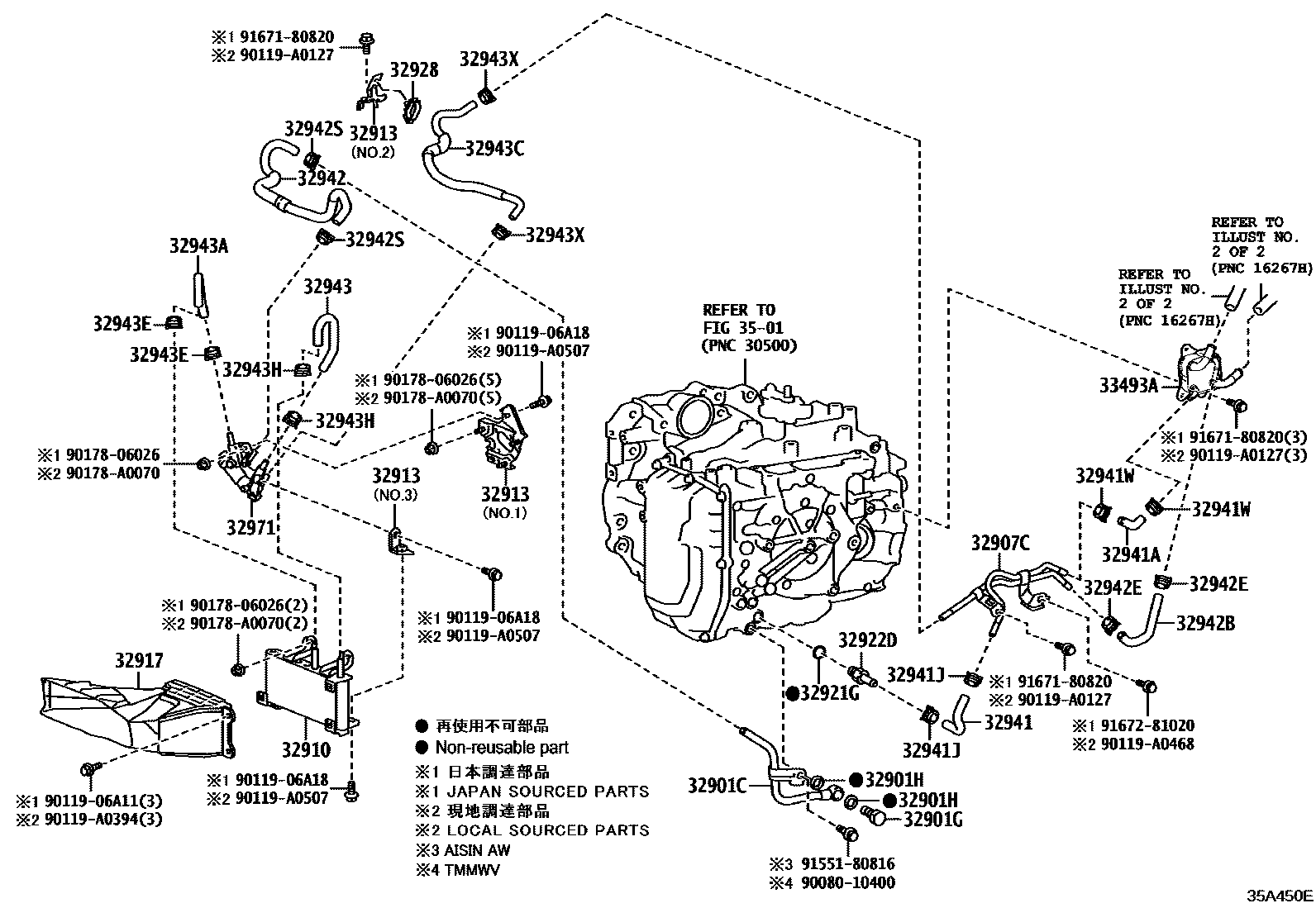

Parts diagram
32901CUNION SUB-ASSY, OIL COOLER
main32901-48020i¥1,620201912-202410
32901GBOLT, UNION(FOR OIL COOLER)
main90401-14003i¥370201912-202410
32901HGASKET(FOR OIL COOLER UNION)
main90430-14016i¥80201912-202210
AISIN AW:REFER 35-01
main90430-14016i¥80202210-202311
(J)
main90430-A0007i202210-202410
(L)
main90430-A0007i201912-202210
TMMWV:REFER 35-01
32907CTUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.1
main32907-0E030i201912-202210
32910COOLER ASSY, OIL
main32910-0E090i¥34,700201912-202210
32913BRACKET, OIL COOLER
main32913-0E020i201912-202210
NO.1
main32913-0E030i201912-202210
NO.2
main32913-0E050i201912-202210
NO.3
main32913-0E100i202311-202410
main32913-0E100i202303-202311
(L)
main32913-78061i¥6,300202303-202311
(J)
main32913-78061i¥6,300202210-202303
32917DUCT, TRANSMISSION OIL COOLER AIR
main32917-0E080i201912-202210
main32917-0E120i202009-202210
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11031i¥200201912-202410
32922DUNION OR ELBOW, OIL COOLER OUTLET
main90404-14030i¥300201912-202210
32928CLAMP, FLEXIBLE HOSE, NO.1
main32928-0E010i201912-202210
32941HOSE, OIL COOLER INLET, NO.1
main32941-0R070i201912-202210
main32941-F6010i202210-202410
32941AHOSE, OIL COOLER INLET, NO.2
main32941-06170i201912-202210
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-16004i¥180201912-202410
(J)
main90466-A0014i201912-202410
(L)
main90466-A0014i202009-202210
32941WCLIP,NO.5(FOR OIL COOLER TUBE)
main90466-16004i¥180201912-202210
(J)
main90466-A0014i201912-202210
(L)
main90466-A0014i202009-202210
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-0E200i201912-202210
main32942-F6010i202210-202410
32942BHOSE, OIL COOLER OUTLET, NO.3
main32942-06150i201912-202210
32942ECLIP, NO.2(FOR OIL COOLER HOSE)
main90466-16004i¥180201912-202410
(J)
main90466-A0014i201912-202410
(L)
main90466-A0014i202009-202210
32942SCLIP, NO.6(FOR OIL COOLER TUBE)
main90466-16004i¥180201912-202210
(J)
main90466-A0014i201912-202210
(L)
main90466-A0014i202009-202210
32943HOSE, TRANSMISSION OIL COOLER, NO.1
main32943-0E190i201912-202210
32943AHOSE, TRANSMISSION OIL COOLER, NO.2
main32943-0E200i201912-202210
32943CHOSE, TRANSMISSION OIL COOLER, NO.3
main32943-0E210i201912-202210
32943ECLIP, NO.3(FOR OIL COOLER HOSE)
main90466-16004i¥180201912-202210
(J)
main90466-A0014i201912-202210
(L)
main90466-A0014i202009-202210
32943HCLIP, NO.4(FOR OIL COOLER HOSE)
main90466-16004i¥180201912-202210
(J)
main90466-A0014i201912-202210
(L)
main90466-A0014i202009-202210
32943XCLIP, NO.7(FOR OIL COOLER TUBE)
main90466-16004i¥180201912-202210
(J)
main90466-A0014i201912-202210
(L)
main90466-A0014i202009-202210
32971THERMOSTAT, TRANSMISSION OIL
main32971-48030i201912-202210
33493ACOOLER, TRANSMISSION OIL(ATF WARMER)
main33493-06021i201912-202210
main33493-F6010i202210-202410
3501
9008010400
main90080-10400¥110
9011906A11
main90119-06A11¥60
9011906A18
main90119-06A18¥80
90119A0127
90119A0394
90119A0468
90119A0507
9017806026
main90178-06026¥80
90178A0070
9155180816
main91551-80816¥80
9167180820
main91671-80820¥80
9167281020
main91672-81020¥100

39 parts on this diagram · 4 diagrams in section
