FRONT FENDER APRON & DASH PANEL

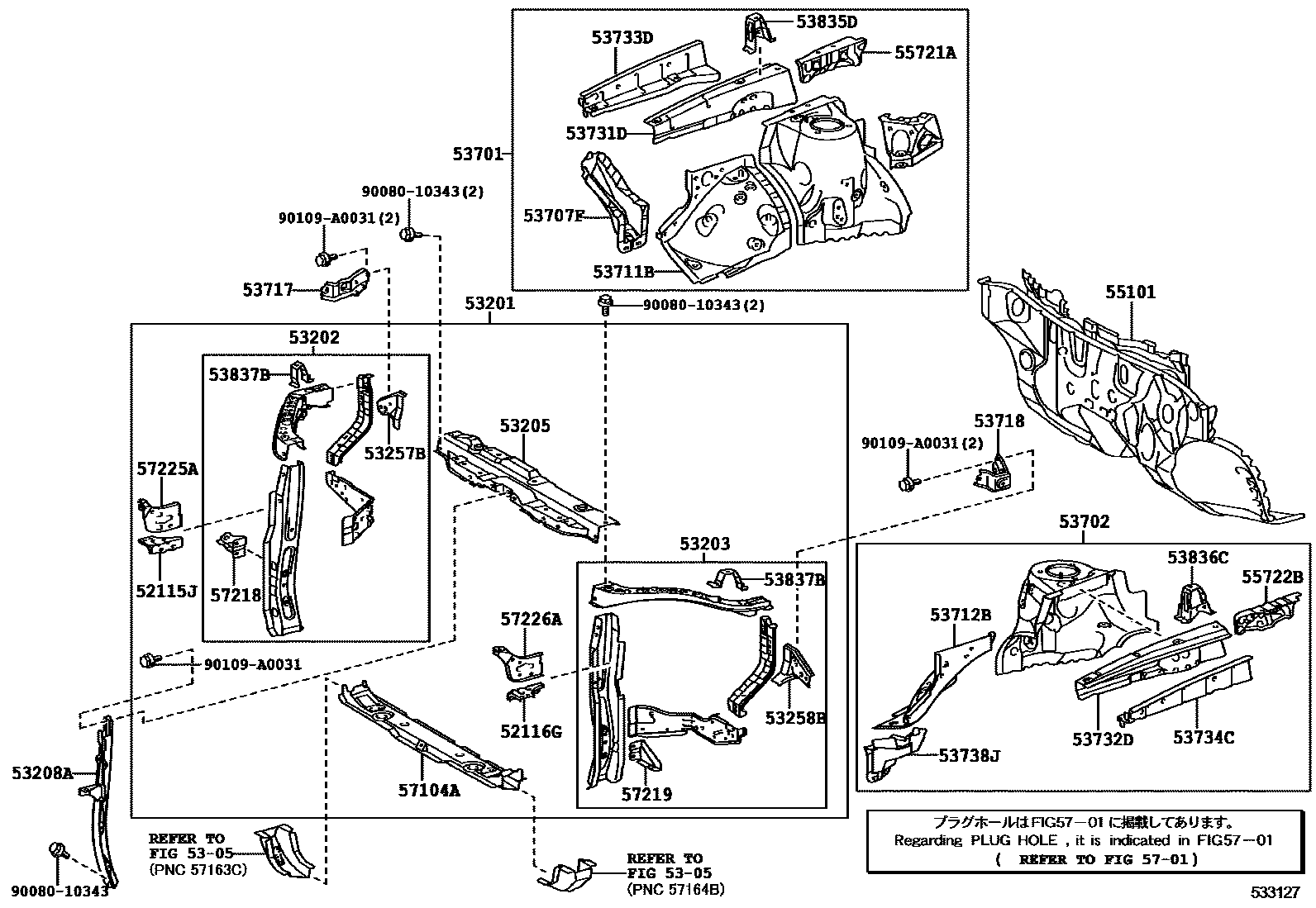

Parts diagram
52115JSUPPORT, FRONT BUMPER SIDE, RH
main52115-0E050i200910-201008
52116GSUPPORT, FRONT BUMPER SIDE, LH
main52116-0E040i200910-201008
5305
53201SUPPORT SUB-ASSY, RADIATOR
main53201-0E901i200910-201008
main53201-0E902i201008
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-0E040i200910-201008
main53202-0E050i201008
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-0E040i200910-201008
main53203-0E050i201008
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53216-0E040i200910-201008
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-0E040i200910-201008
main53208-0E050i201008-201301
main53208-0E051i201302
53257BBRACKET, RADIATOR SUPPORT TO FRONT FENDER
main53257-0E040i200910-201008
main53257-0E050i201008
53258BBRACKET, RADIATOR SUPPORT TO FRONT FENDER, LH
main53258-0E040i200910-201008
main53258-0E050i201008
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-0E040i200910-201008
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-0E040i200910-201304
main53702-0E041i201305
53707FGUSSET SUB-ASSY, FRONT FENDER APRON, LOWER RH
main53707-0T010i200910-201008
53711BAPRON, FRONT FENDER, FRONT RH
main53711-0E040i200910-201008
53712BAPRON, FRONT FENDER, FRONT LH
main53712-0E040i200910-201008
53717PLATE, FENDER APRON, RH
main53717-0E040i200910-201008
main53717-0E050i201008
53718PLATE, FENDER APRON, LH
main53718-0E040i200910-201008
main53718-0E050i201008
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-0E040i200910-201008
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-0E040i200910-201008
53733DMEMBER, FRONT APRON TO COWL SIDE, LOWER FRONT RH
main53733-0T010i200910-201008
53734CMEMBER, FRONT APRON TO COWL SIDE, LOWER FRONT LH
main53734-0T010i200910-201008
53738JGUSSET, FRONT FENDER APRON WIND GUIDE, LH
main53738-0T010i200910-201304
main53738-0T011i201305
53835DBRACKET, FRONT SIDE PANEL, RH
main53835-0E040i200910-201008
53836CBRACKET, FRONT SIDE PANEL, LH
main53836-0E040i200910-201008
53837BBRACKET, FRONT SIDE PANEL, NO.2
main53837-0E040i200910-201008
RH
main53838-0E040i200910-201008
LH
55101PANEL SUB-ASSY, DASH
main55101-0E040i200910-201008
55721ABRACE, COWL TOP TO COWL, INNER NO.1
main55721-0E040i200910-201008
55722BBRACE, COWL TOP TO COWL, INNER NO.2
main55722-0E040i200910-201008
5701
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-0E040i200910-201008
57218GUSSET, FRONT SIDE MEMBER, NO.1
main57218-0E040i200910-201008
57219GUSSET, FRONT SIDE MEMBER, NO.2
main57219-0E040i200910-201008
57225ABRACE, FRONT MOUNTING BRACKET, RH
main57225-0E030i200910-201008
main57225-0E040i201008
57226ABRACE, FRONT MOUNTING BRACKET, LH
main57226-0E030i200910-201008
main57226-0E040i201008
9008010343
90109A0031

36 parts on this diagram · 2 diagrams in section
