TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

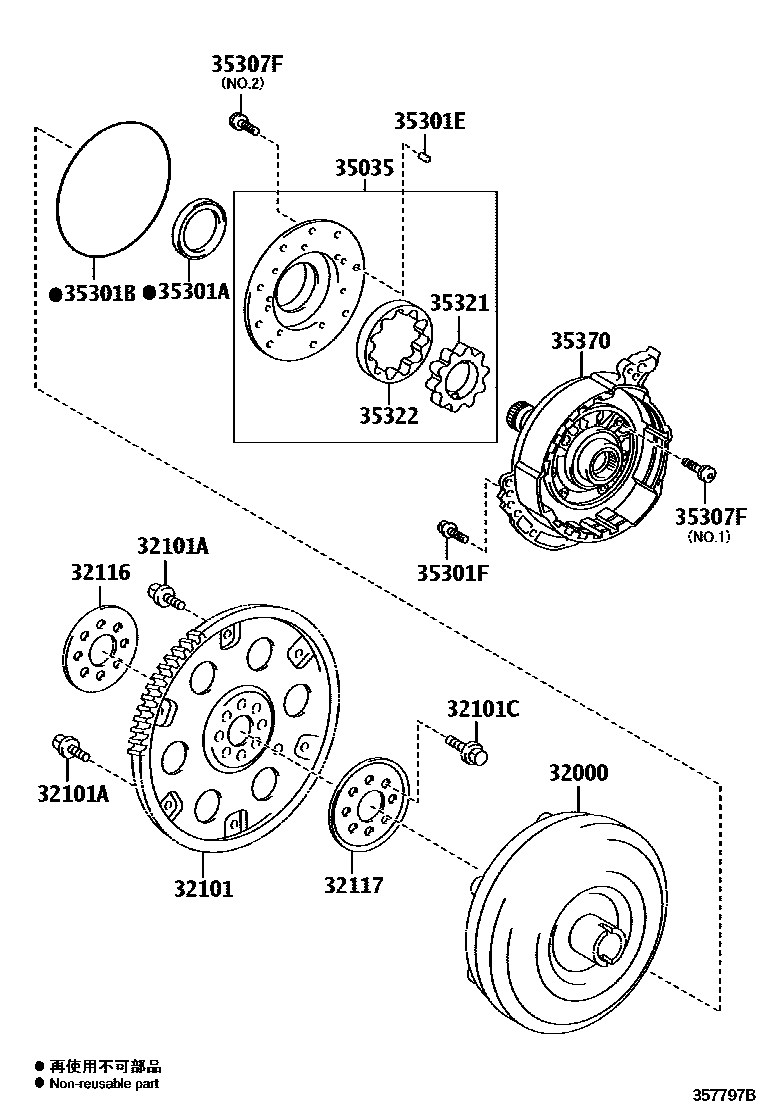

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-06050i201308-201312
(L)
sub32000-06051
main32000-07010i200910-201312
main32000-33140i200910-201106
sub32000-33141
main32000-33141i201106-201312
(J)
sub32000-33142
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-06050i201008
(L)
main32101-48010i200910-201312
main32101-73010i200910-201008
main32101-73010i201008
(J)
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i200910-201008
*9-1.25PX12.4-7.3,BLACK
main90119-09025i200910-201008
*9-1.25PX12.4-8.4,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i201008
*10-1.25PX18-13
main90105-10048i200910-201008
*10-1.25PX18-13,(J)
main90105-12384i200910-201008
*12-1.25PX21-15,(J)
main90105-12384i201008
*12-1.25PX21-15
main90105-A0022i200910-201003
*10-1.25PX18-13,(L)
sub90105-10048
main90105-A0059i200910-201003
*12-1.25PX21-15,(L)
sub90105-12384
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i200910-201008
main32116-32020i200910-201008
32117SPACER, DRIVE PLATE, REAR
main32117-20060i200910-201008
main32117-32020i200910-201008
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-08010i200910-201008
(L)
main35035-0R011i201308
*325
main35035-12080i201310
(J)
main35035-33020i200910-201310
(J)
sub35035-12080
main35035-33041i200910-201107
sub35035-33042
main35035-33042i201107-201312
*285
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i200910-201310
main90311-43010i200910-201008
main90311-43010i201008
(J)
main90311-A0010i201308
(L)
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-06010i201308
*325
main35697-33010i201105-201108
main35697-33010i201108
*285
main90301-99099i200910-201008
main90301-99158i200910-201105
35301EPIN, STRAIGHT (FOR FRONT OIL PUMP)
main90250-08052i201008
*285
main90250-08052i200910-201008
main90250-A0023i201308
*325
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08198i200910-201008
*8-1.25PX28-28
main90105-A0120i201308
*8-1.25PX35-22,*325
main91551-80835i201008
*8-1.25PX35-22,*285
main91551-80835i200910-201008
*8-1.25PX35-22
35307FBOLT (FOR STATOR SHAFT)
main90080-14044i200910-201008
(L)
main90148-60027i200910-201310
(J)
main90148-60067i201008
*285,NO.1
main90148-60067i200910-201008
NO.1
main90148-60068i201008
*285,NO.2
main90148-60068i200910-201008
NO.2
main90148-A0010i201308
*325,NO.2
main90148-A0011i201308
*325,NO.1
35321GEAR, FRONT OIL PUMP DRIVE
main35321-08010i200910-201008
T=11.715,MARK A,(L)
main35321-08020i200910-201008
T=11.715,MARK B,(L)
main35321-08030i200910-201008
T=11.715,MARK C,(L)
main35321-08040i200910-201008
T=11.715,MARK D,(L)
main35321-08050i200910-201008
T=11.715,MARK E,(L)
main35321-0R060i201308
T=11.567,MARK 1,*325
main35321-0R070i201308
T=11.567,MARK 2,*325
main35321-0R080i201308
T=11.567,MARK 3,*325
main35321-0R090i201308
T=11.567,MARK 4,*325
main35321-0R100i201308
T=11.567,MARK 5,*325
main35321-33060i200910-201310
T=11.715,MARK A,(J)
main35321-33070i200910-201310
T=11.715,MARK B,(J)
main35321-33080i200910-201310
T=11.715,MARK C,(J)
main35321-33090i200910-201310
T=11.715,MARK D,(J)
main35321-33100i200910-201310
T=11.715,MARK E,(J)
main35321-33110i200910-201010
T=11.567,MARK 1
sub35321-33111
main35321-33111i201010-201312
T=11.567,MARK 1,*285
main35321-33120i200910-201010
T=11.567,MARK 2
sub35321-33121
main35321-33121i201010-201312
T=11.567,MARK 2,*285
main35321-33130i200910-201010
T=11.567,MARK 3
sub35321-33131
main35321-33131i201010-201312
T=11.567,MARK 3,*285
main35321-33140i200910-201010
T=11.567,MARK 4
sub35321-33141
main35321-33141i201010-201312
T=11.567,MARK 4,*285
main35321-33150i200910-201010
T=11.567,MARK 5
sub35321-33151
main35321-33151i201010-201312
T=11.567,MARK 5,*285
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-08010i200910-201008
T=11.715,MARK A,(L)
main35322-08020i200910-201008
T=11.715,MARK B,(L)
main35322-08030i200910-201008
T=11.715,MARK C,(L)
main35322-08040i200910-201008
T=11.715,MARK D,(L)
main35322-08050i200910-201008
T=11.715,MARK E,(L)
main35322-0R060i201308
T=11.567,MARK 1,*325
main35322-0R070i201308
T=11.567,MARK 2,*325
main35322-0R080i201308
T=11.567,MARK 3,*325
main35322-0R090i201308
T=11.567,MARK 4,*325
main35322-0R100i201308
T=11.567,MARK 5,*325
main35322-33060i200910-201310
T=11.715,MARK A,(J)
main35322-33070i200910-201310
T=11.715,MARK B,(J)
main35322-33080i200910-201310
T=11.715,MARK C,(J)
main35322-33090i200910-201310
T=11.715,MARK D,(J)
main35322-33100i200910-201310
T=11.715,MARK E,(J)
main35322-33110i200910-201008
T=11.567,MARK 1
main35322-33110i201008-201312
T=11.567,MARK 1,*285
main35322-33120i201008-201312
T=11.567,MARK 2,*285
main35322-33120i200910-201008
T=11.567,MARK 2
main35322-33130i201008-201312
T=11.567,MARK 3,*285
main35322-33130i200910-201008
T=11.567,MARK 3
main35322-33140i201008-201312
T=11.567,MARK 4,*285
main35322-33140i200910-201008
T=11.567,MARK 4
main35322-33150i201008-201312
T=11.567,MARK 5,*285
main35322-33150i200910-201008
T=11.567,MARK 5
35370SHAFT ASSY, STATOR
main35370-06010i200910-201008
(L)
main35370-0R011i201308
*325
main35370-12110i201310
(J)
main35370-28010i200910-201310
(J)
sub35370-12110
main35370-33041i200910-201107
sub35370-33042
main35370-33042i201107-201312
*285

15 parts on this diagram · 2 diagrams in section
