FUEL TANK & TUBE

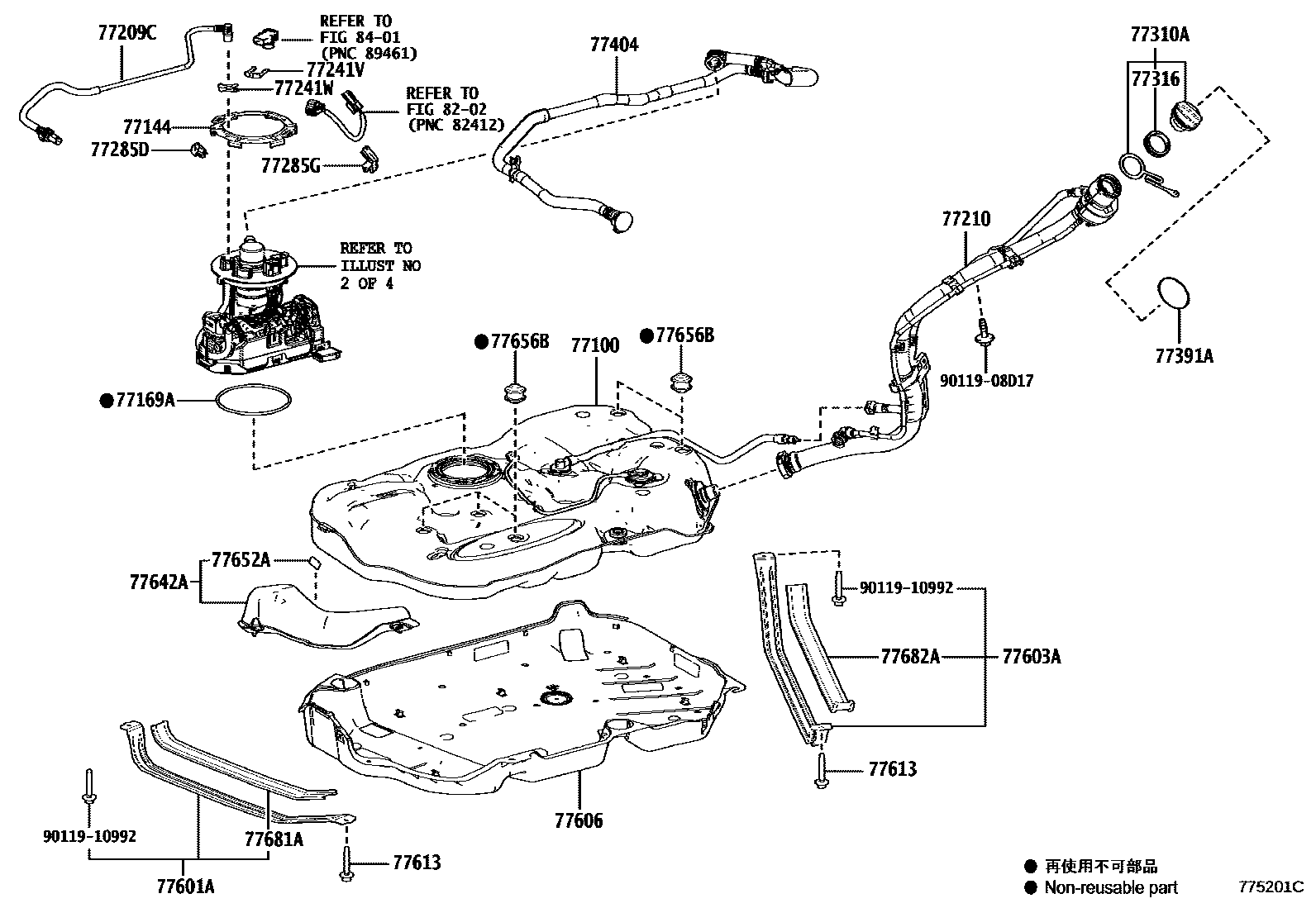

Parts diagram
77100TANK ASSY, FUEL
main77001-42321i202007-202408
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i202007-202408
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47040i202007-202408
77209CTUBE SUB-ASSY, FUEL TANK MAIN
main77209-42230i202007-202408
77210PIPE ASSY, FUEL TANK FILLER
main77210-48430i202007-202408
77241VCLIP, TUBE JOINT
main77241-33011i202007-202108
main77241-60550i202109-202408
77241WCLIP, TUBE JOINT
main77241-33011i202007-202108
main77241-60550i202109-202408
77285DCLAMP, FUEL TUBE, NO.1
main77285-30350i202007-202408
77285GCLAMP, FUEL TUBE, NO.1
main77285-42240i202007-202408
77310ACAP ASSY, FUEL TANK
main77300-53040i202007-202408
77316GASKET, FUEL TANK CAP
main77316-75020i202007-202408
77391ARING, FUEL INLET BOX
main77391-12020i202007-202408
77404HOSE SUB-ASSY, FUEL TANK VENT
main77404-48140i202007-202408
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-42120i202007-202408
77603ABAND SUB-ASSY, FUEL TANK, NO.2
main77602-42050i202007-202408
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-42050i202007-202408
77613BOLT, FUEL TANK BAND SET
main90119-10A05i202007-202408
77642APROTECTOR, FUEL TANK, NO.2
main77642-42070i202007-202408
77652ACUSHION, FUEL TANK, NO.2
main77652-42040i202007-202408
77656BCUSHION, FUEL TANK, NO.6
main77656-33010i202007-202408
77681ASEAT, FUEL TANK BAND
main77681-42040i202007-202408
77682ASEAT, FUEL TANK BAND, NO.2
main77682-42010i202007-202408
8202
8401
9011908D17
9011910992

26 parts on this diagram · 4 diagrams in section
