FRONT FENDER APRON & DASH PANEL

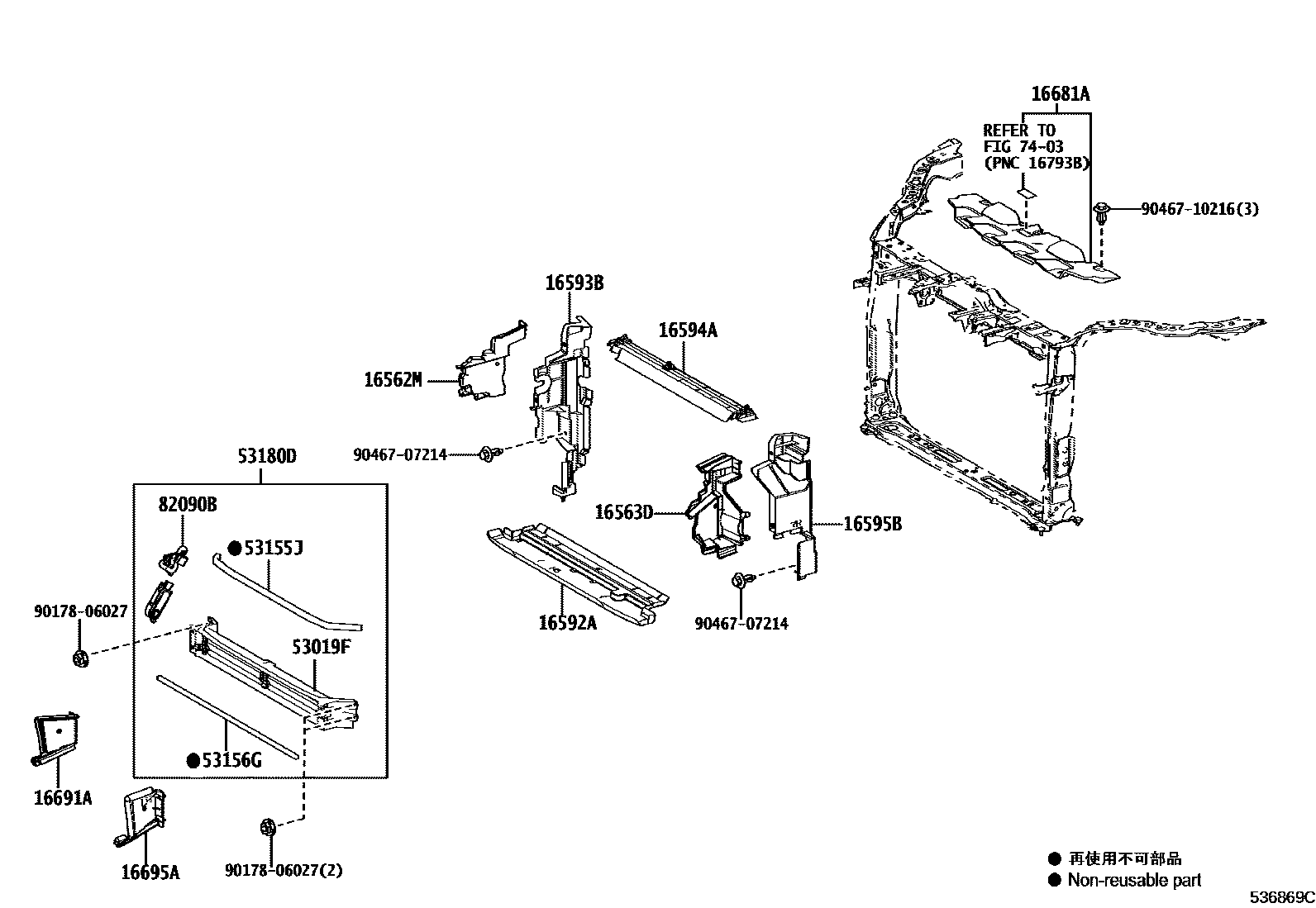

Parts diagram
16562MSEAL, RADIATOR TO SUPPORT, NO.2
main16562-24030i202007-202408
16563DSEAL, RADIATOR TO SUPPORT, NO.3
main16563-24030i202007-202408
16592AGUIDE, RADIATOR AIR, NO.3
main16592-25040i202007-202408
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-25150i202007-202112
main16593-25330i202112-202408
16594AGUIDE, RADIATOR AIR, NO.2
main16594-25020i202007-202112
main16594-25040i202112-202408
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-25150i202007-202112
main16595-25320i202112-202408
16681APLATE, RADIATOR UPPER AIR GUIDE
main16681-25030i202007-202408
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-24030i202007-202408
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-24010i202007-202408
53019FSHUTTER SUB-ASSY, RADIATOR
main53019-42050i202007-202408
53155JSEAL, RADIATOR GRILLE, NO.1
main53155-48130i202007-202408
53156GSEAL, RADIATOR GRILLE, NO.2
main53156-48060i202007-202408
53180DSHUTTER ASSY, RADIATOR
main53180-42050i202007-202303
main53180-42051i202304-202404
main53180-42052i202405-202408
7403
82090BWIRE ASSY, EXTENSION
main82090-48040i202007-202408
9017806027
9046707214
9046710216

18 parts on this diagram · 3 diagrams in section
