FRONT SEAT & SEAT TRACK

71014SFRAME SUB-ASSY, FRONT SEATBACK, LH
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
7104
71052ASPRING SUB-ASSY, FRONT SEAT CUSHION, LH
71072SCOVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
FROMAGE,TRIM0#
WHITE ASH,TRIM1#
BLACK,TRIM2#
HAZEL,TRIM4#
71074SCOVER, FRONT SEATBACK, LH(FOR SEPARATE TYPE)
FROMAGE,TRIM0#
WHITE ASH,TRIM1#
BLACK,TRIM2#
HAZEL,TRIM4#
71512SPAD, FRONT SEAT CUSHION, LH (FOR SEPARATE TYPE)
71537APROTECTOR, FRONT SEAT CUSHION
71552SPAD, FRONT SEATBACK, LH(FOR SEPARATE TYPE)
71588PROTECTOR, FRONT SEATBACK EDGE, NO.2
71759DHOOK, FRONT SEATBACK, NO.2
71812DSHIELD, FRONT SEAT CUSHION, LH
BLACK,TRIM2#,3#
BLACK,TRIM0#,1#,2#,3#,4#
BLACK,TRIM0#,1#,2#,4#
LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-10
7181BHOLDER, FRONT SEAT CUSHION WIRE HARNESS, LH
71862SHIELD, FRONT SEAT CUSHION, INNER LH
BLACK,TRIM2#,3#
BLACK,TRIM0#,1#,2#,3#,4#
BLACK,TRIM0#,1#,2#,4#
LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-10
71868NSHIELD, FRONT SEAT CUSHION, FRONT LH
BLACK,TRIM2#,3#
BLACK,TRIM0#,1#,2#,3#,4#
BLACK,TRIM0#,1#,2#,4#
71873SHIELD, FRONT SEAT CUSHION, LOWER RH
71873USHIELD, FRONT SEAT CUSHION, LOWER RH
71874SHIELD, FRONT SEAT CUSHION, LOWER LH
71874ASHIELD, FRONT SEAT CUSHION, LOWER LH
71874USHIELD, FRONT SEAT CUSHION, LOWER LH
71875GCOVER, RECLINING ADJUSTER INSIDE, RH (FOR LH SEAT)
BLACK,TRIM2#,3#
BLACK,TRIM0#,1#,2#,3#,4#
BLACK,TRIM0#,1#,2#,4#
LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-10
71876GCOVER, RECLINING ADJUSTER INSIDE, LH (FOR LH SEAT)
BLACK,TRIM2#,3#
BLACK,TRIM0#,1#,2#,3#,4#
BLACK,TRIM0#,1#,2#,4#
LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-10
71910AHEADREST ASSY, FRONT SEAT
FROMAGE,TRIM0#
WHITE ASH,TRIM1#
BLACK,TRIM2#
HAZEL,TRIM4#
BLACK,TRIM2#
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY),BLACK,TRIM2#
DK.ROSE,TRIM3#
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY),DK.ROSE,TRIM3#
71930ASUPPORT ASSY, FRONT SEAT HEADREST
W(LOCK),BLACK,TRIM2#,3#
W(LOCK),BLACK,TRIM0#,1#,2#,3#,4#
W(LOCK),BLACK,TRIM0#,1#,2#,4#
W(LOCK),LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJ
W/O(LOCK),BLACK,TRIM2#,3#
W/O(LOCK),BLACK,TRIM0#,1#,2#,3#,4#
W/O(LOCK),BLACK,TRIM0#,1#,2#,4#
W/O(LOCK),LUXURY PACKAGE&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-NATURALLEATHER(SEMIANILIN)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT A
72020ADJUSTER ASSY, FRONT SEAT, LH
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
72124COVER, SEAT TRACK BRACKET, OUTER FRONT LH
72125ACOVER, SEAT TRACK, UPPER REAR
72128ACOVER, SEAT TRACK BRACKET, INNER FRONT LH
72138NCOVER, SEAT TRACK BRACKET, OUTER REAR LH
72158ECOVER, SEAT TRACK BRACKET, INNER REAR LH
72265DCOVER, SEAT TRACK UPPER RAIL
72554PROTECTOR, RECLINING COVER, LH
BLACK
72714BRACKET, SEAT ADJUSTER SHIELD CLAMP, LH
72760DADJUSTER ASSY, LUMBAR SUPPORT, LH
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
73920AAIRBAG ASSY, FRONT SEAT, LH
79977HFELT, FRONT SEATBACK, LH
79977NFELT, SEATBACK
RH
LH
8202
8401
8421
85860BBLOWER ASSY, SEAT CUSHION CLIMATE CONTROL, LH
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT
PREMIUM+ PACKAGE&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&REAR SEAT-FOLDING(POWER SEAT)&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEA
F SPORT&SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
F SPORT&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
85867BLOWER, SEATBACK CLIMATE CONTROL, RH
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
85867ABLOWER, SEATBACK CLIMATE CONTROL, LH
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
87501BCONTROL SUB-ASSY, SEAT HEATER, LH
87510LHEATER ASSY, FRONT SEAT CUSHION, LH
87510NHEATER ASSY, FRONT SEATBACK, LH
9008011132
main90080-11132
9008016105
main90080-16105
9008017200
main90080-17200
9011910601
main90119-10601
9014810007
main90148-10007
90148A0026
main90148-A0026
9046707215
main90467-07215
9155380514
main91553-80514
9418560600
main94185-60600

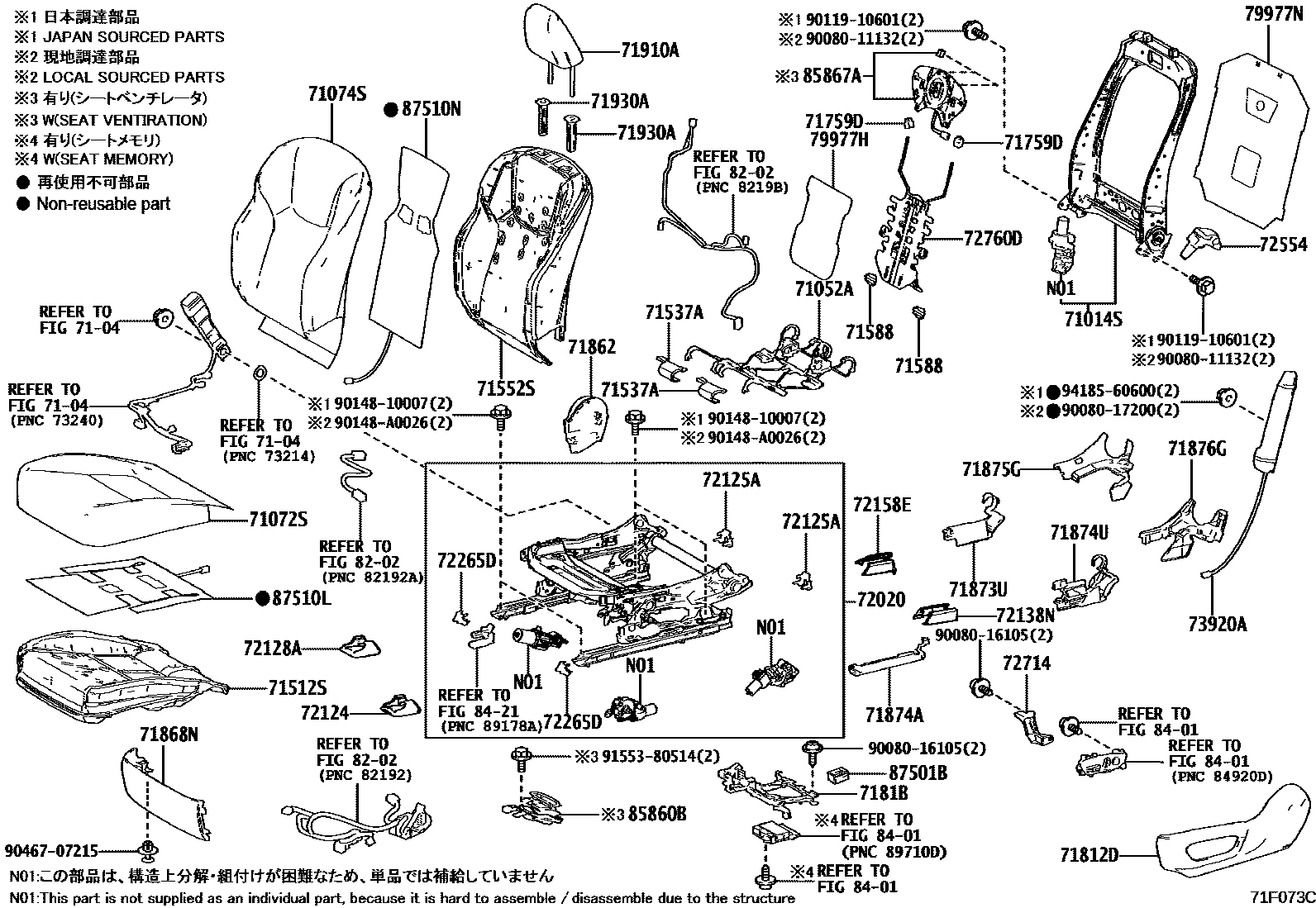

54 parts on this diagram · 6 diagrams in section
