EXHAUST PIPE

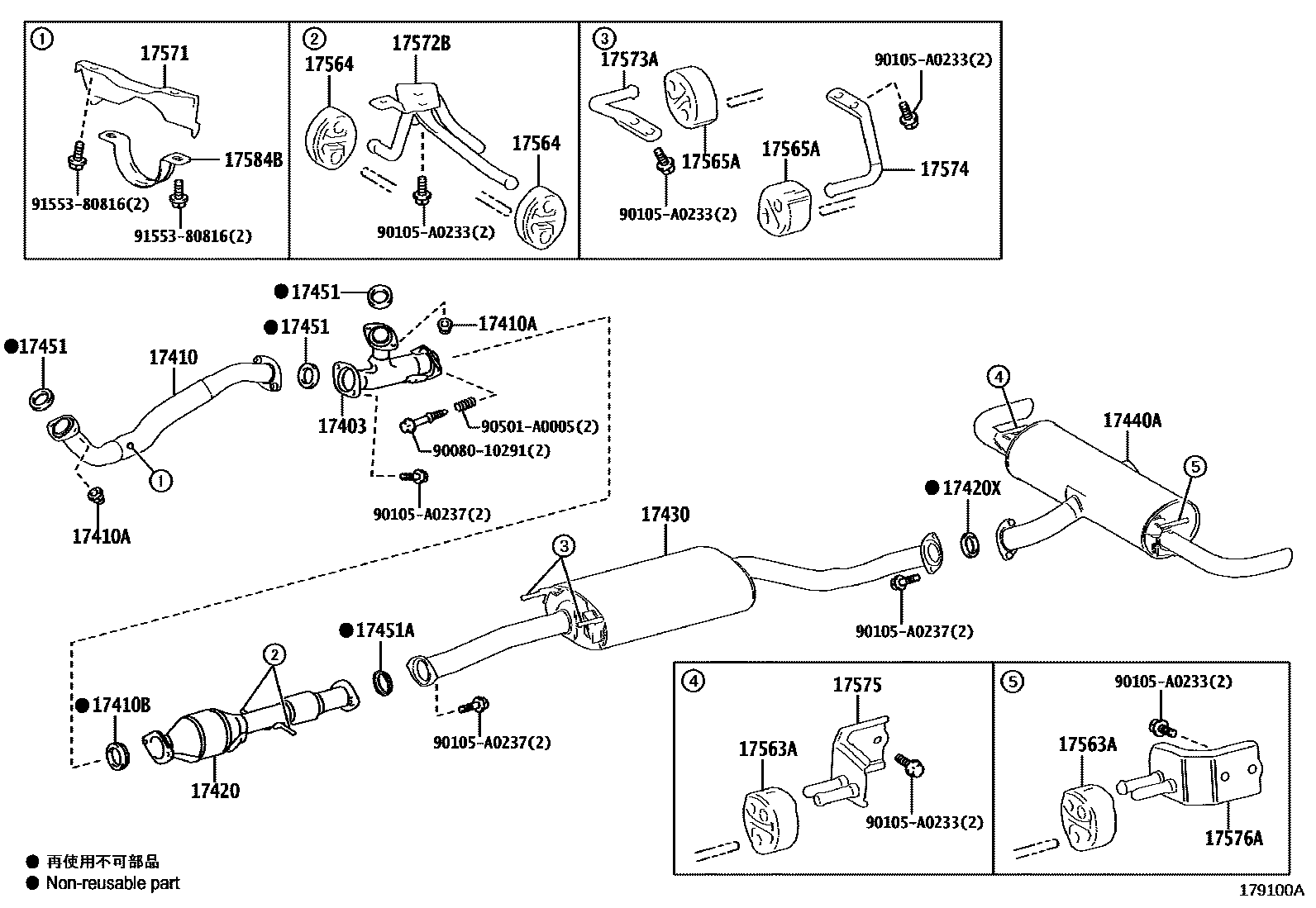

Parts diagram
17403PIPE SUB-ASSY, EXHAUST, FRONT NO.3
main17403-0P200i201510-201909
main17403-31180i201510-201909
17410PIPE ASSY, EXHAUST, FRONT
main17410-0P540i201510-201909
main17410-31K60i201510-201909
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90080-17187i201510-201909
17410BGASKET, EXHAUST PIPE
main17451-0D140i201510-201909
17420PIPE ASSY, EXHAUST, CENTER
main17420-0P250i201510-201703
main17420-0P251i201704-202008
main17420-0P540i201801-202008
main17420-0P590i202008
main17420-0P600i202008
main17420-31580i201510-201711
*114=TOYOTA/UG1/Y
main17420-31650i201712-201909
*114=TOYOTA/UG1/Y
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06090i201510-201909
(J)
main90917-A6001i201510-201909
(L)
17430PIPE ASSY, EXHAUST, TAIL
main17430-0P430i201510-201909
main17430-31E00i201510-201903
main17430-31E01i201904-201909
17440APIPE ASSY, EXHAUST TAIL, NO.2
main17440-0P120i201510-201909
17451GASKET, EXHAUST PIPE
main90080-43036i201510-201909
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06090i201510-201909
(J)
main90917-A6001i201510-201909
(L)
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0S021i201510-201909
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-0P031i201510-201909
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0S011i201510-201909
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-0P240i201510-201909
main17571-31310i201510-201909
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-0P160i201510-201909
(L)
main17572-31100i201510-201909
main17572-31140i201510-201909
(J)
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-31040i201510-201909
main17573-31080i201510-201909
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-0P130i201510-201909
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-0P190i201510-201909
main17575-31120i201510-201909
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-0P140i201510-201909
17584BBRACKET, EXHAUST PIPE NO.1 SUPPORT
main17584-0P130i201510-201909
9008010291
90105A0233
90105A0237
90501A0005
9155380816

25 parts on this diagram · 3 diagrams in section
