E
EPC Data

LOCK CYLINDER SET

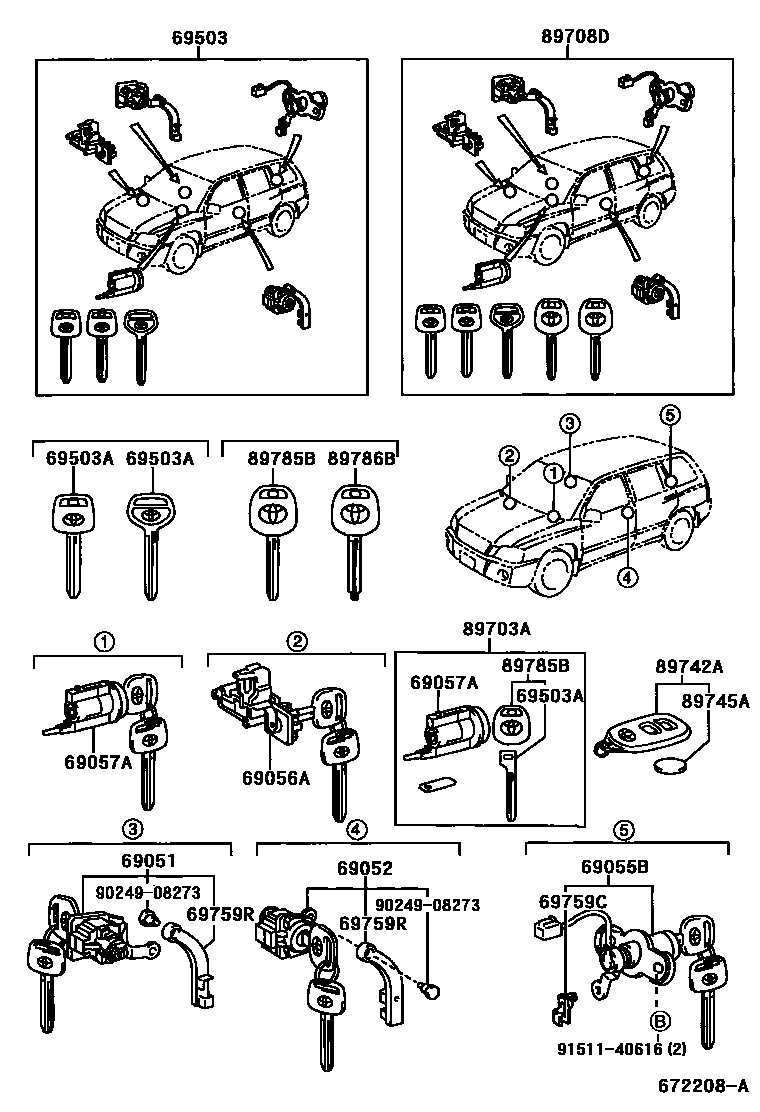

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-48040i200011-200308
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-48040i200011-200308
69055BCYLINDER & KEY SET, BACK DOOR LOCK
main69055-48040i200011-200308
main69055-48060i200011-200308
W(THEFT-DETERRENT SYSTEM(IMMOBILIZER))
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-48030i200011-200308
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-48040i200011-200308
main69057-48140i200308
W(THEFT-DETERRENT SYSTEM(IMMOBILIZER))
69503CYLINDER SET, LOCK
main69005-48070i200011-200308
main69005-48210i200308
W(THEFT-DETERRENT SYSTEM(ALARM+IMMOBILIZER))
main69005-48220i200308
W(THEFT-DETERRENT SYSTEM(IMMOBILIZER))
69503AKEY, BLANK
main90999-00188i200011-200308
SUB KEY
main90999-00199i200011-200308
MASTER KEY,W(*68)
69759CSNAP, BACK DOOR LOCK CYLINDER
main69759-24080i200011-200308
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-50110i200011-200308
RH
main69759-50120i200011-200308
LH
89703ACYLINDER & KEY SET, IGNITION W/TRANSPONDER
main89703-48040i200011-200308
89708DCYLINDER SET, LOCK W/TRANSPONDER KEY TRANSMITTER
main89708-48040i200011-200308
W(THEFT-DETERRENT SYSTEM(ALARM+IMMOBILIZER))
main89708-48050i200011-200308
W(THEFT-DETERRENT SYSTEM(IMMOBILIZER))
89742ATRANSMITTER, DOOR CONTROL
main89742-20200i200011-200308
main89742-42120i200308
89745ABATTERY, TRANSMITTER
main89745-50010i200011-200308
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-26020i200011-200308
main89785-60160i200308
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-60050i200011-200308
main89786-60170i200308
9024908273
9151140616

17 parts on this diagram · 2 diagrams in section
