REAR BUMPER & BUMPER STAY

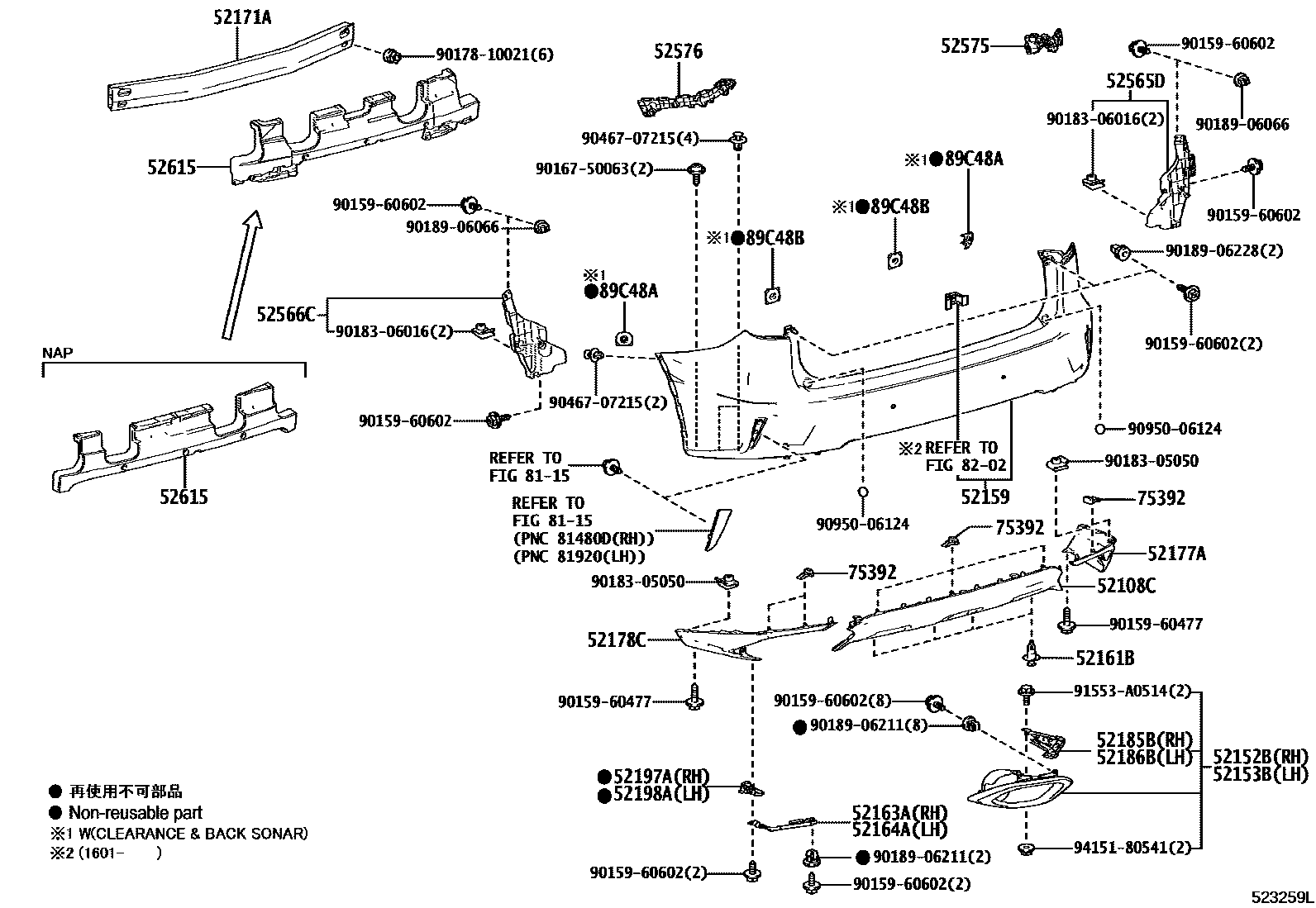

Parts diagram
52108CEXTENSION SUB-ASSY, REAR BUMPER, CENTER
main52108-48010i201509-201908
main52108-48030i201510-201908
main52108-48070i201908
52152BEXTENSION, REAR BUMPER, RH
main52106-48020i201509-201908
52153BEXTENSION, REAR BUMPER, LH
main52107-48020i201509-201908
52159COVER, REAR BUMPER
main52159-48924i201509-201908
PAINT REQ.
main52159-48925i201509-201601
PAINT REQ.
main52159-48931i201608-201908
PAINT REQ.
main52159-48932i201601-201608
PAINT REQ.
main52159-48949i201908
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i201509-201908
52163APLATE, REAR BUMPER, RH
main52163-48020i201509-201908
52164APLATE, REAR BUMPER, LH
main52164-48020i201509-201908
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-0E120i201509-201908
main52171-48220i201509-201908
52177ARETAINER, REAR BUMPER EXTENSION, RH
main52177-48010i201509-201908
main52177-48020i201908
52178CRETAINER, REAR BUMPER EXTENSION, LH
main52178-48010i201509-201908
main52178-48020i201908
52185BBRACKET, REAR BUMPER SIDE MOUNTING, RH
main52185-48050i201509-201908
52186BBRACKET, REAR BUMPER SIDE MOUNTING, LH
main52186-48030i201509-201908
52197ABRACKET, REAR BUMPER SEAL, RH
main52197-48020i201509-201908
52198ABRACKET, REAR BUMPER SEAL, LH
main52198-48010i201509-201908
52565DRETAINER, REAR BUMPER, LOWER RH
main52565-48040i201509-201908
52566CRETAINER, REAR BUMPER, LOWER LH
main52566-48030i201509-201908
52575RETAINER, REAR BUMPER SIDE, RH
main52575-48050i201509-201908
52576RETAINER, REAR BUMPER SIDE, LH
main52576-48050i201509-201908
52615ABSORBER, REAR BUMPER ENERGY
main52615-48181i201509-201908
main52615-48211i201509-201908
main52615-48280i201908
main52615-48300i201908
75392RETAINER, OUTSIDE MOULDING
main75392-35220i201509-201908
8115
8202
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
main89348-48020-A1i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),SONIC QUARTZ,085
main89348-48020-A1i201509-201908
SONIC QUARTZ,085
main89348-48020-B2i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),SONIC TITANIUM,1J7
main89348-48020-B2i201509-201908
SONIC TITANIUM,1J7
main89348-48020-B2i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),SONIC TITANIUM,1J7
main89348-48020-B3i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),PLATINUM SILVER ME.,1J4
main89348-48020-B3i201509-201908
PLATINUM SILVER ME.,1J4
main89348-48020-B3i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),PLATINUM SILVERME.,1J4
main89348-48020-C0i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),BLACK,212
main89348-48020-C0i201509-201908
BLACK,212
main89348-48020-C0i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),BLACK,212
main89348-48020-C1i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),GRAPHITE BLACK GF.,223
main89348-48020-C1i201509-201908
GRAPHITE BLACK GF.,223
main89348-48020-C1i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),GRAPHITE BLACK GF.,223
main89348-48020-D0i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),RED MC.CS.,3R1
main89348-48020-D0i201509-201908
RED MC.CS.,3R1
main89348-48020-D0i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),RED MC.CS.,3R1
main89348-48020-E0i201509-201908
SLEEK ECRU ME.,4U7
main89348-48020-E0i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),SLEEK ECRU ME.,4U7
main89348-48020-E1i201509-201901
AMBER CS.,4X2
main89348-48020-J0i201509-201908
DEEP BLUE MC.,8X5
main89348-48020-J0i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),DEEP BLUE MC.,8X5
main89348-48020-J0i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR),DEEP BLUE MC.,8X5
main89348-50130i201908
89C48BRETAINER, ULTRASONIC SENSOR, REAR CENTER
main89348-48010i201509-201908
CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR)
main89348-48010i201509-201908
"F-SPORT"*(F)&CLEARANCE & BACK SONAR-WITH(CLEARANCE & BACK SONAR)
main89348-50130i201908
9015960477
9015960602
9016750063
9017810021
9018305050
9018306016
9018906066
9018906211
9018906228
9046707215
9095006124
91553A0514
9415180541

37 parts on this diagram · 5 diagrams in section
