EXHAUST PIPE

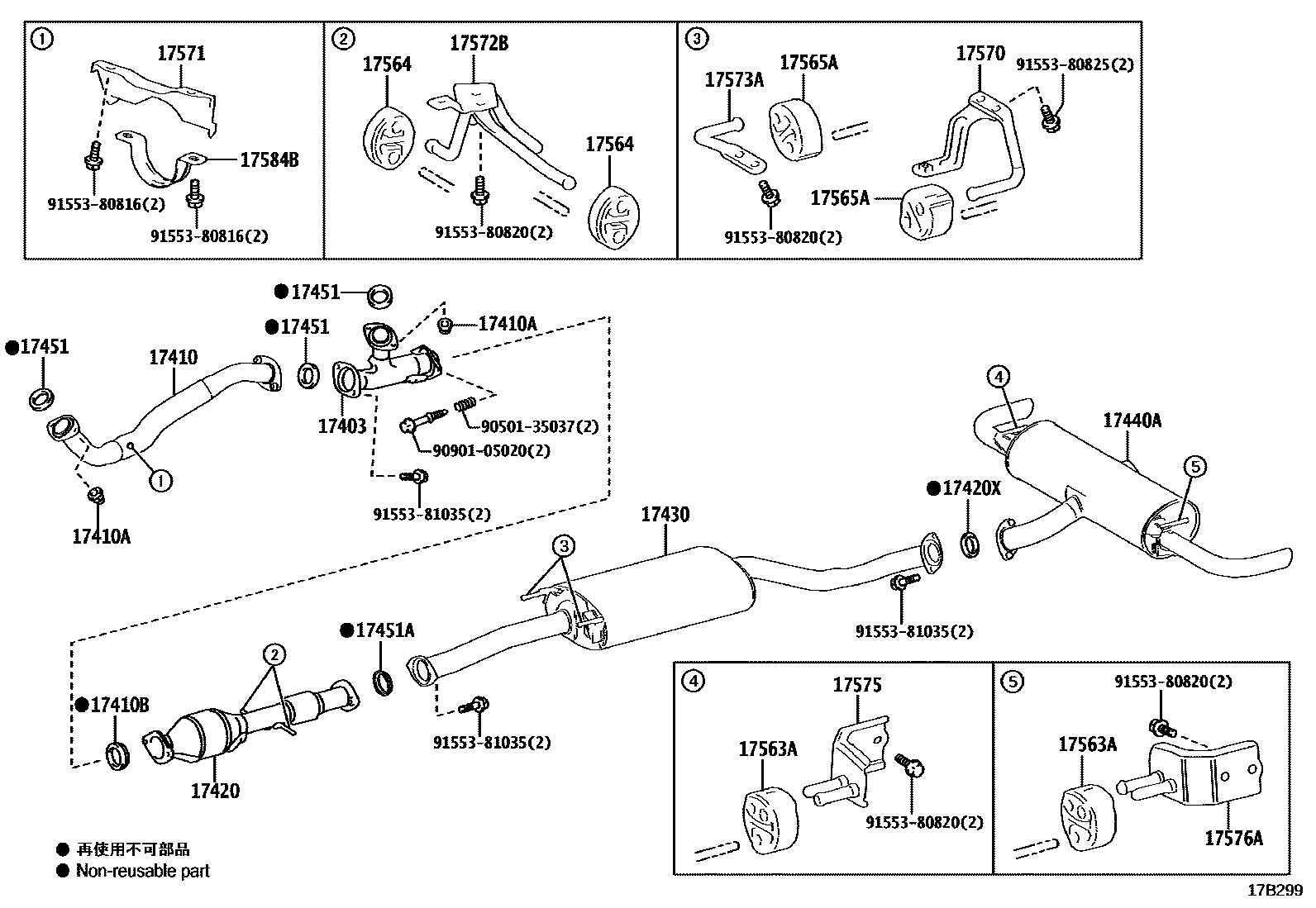

Parts diagram
17403PIPE SUB-ASSY, EXHAUST, FRONT NO.3
main17403-31170i201509-201908
main17403-31180i201510-201908
main17403-31190i201509-201908
17410PIPE ASSY, EXHAUST, FRONT
main17410-31K50i201509-201908
main17410-31K60i201510-201908
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i201509-201908
17410BGASKET, EXHAUST PIPE
main17451-28040i201509-201908
17420PIPE ASSY, EXHAUST, CENTER
main17420-31570i201509-201803
*114=TOYOTA/X82/Y
main17420-31571i201804-201908
*114=TOYOTA/X82/Y
main17420-31580i201510-201712
*114=TOYOTA/UG1/Y
main17420-31590i201509-201803
main17420-31591i201804-202007
main17420-31650i201712-201908
*114=TOYOTA/UG1/Y
main17420-31760i202007
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06072i201509-201908
17430PIPE ASSY, EXHAUST, TAIL
main17430-31C00i201509-201707
main17430-31C01i201708-201908
main17430-31E00i201510-201903
main17430-31E01i201904-201908
17440APIPE ASSY, EXHAUST TAIL, NO.2
main17440-31220i201509-201908
17451GASKET, EXHAUST PIPE
main90917-06089i201509-201908
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06072i201509-201908
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-31050i201509-201908
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-22030i201509-201908
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-28010i201509-201908
17570BRACKET ASSY, EXHAUST PIPE SUPPORT
main17570-31030i201509-201908
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-31300i201509-201908
main17571-31310i201510-201908
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-31100i201510-201908
main17572-31140i201509-201908
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-31040i201510-201908
main17573-31080i201509-201908
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-31120i201510-201908
main17575-31150i201509-201908
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-31100i201509-201908
17584BBRACKET, EXHAUST PIPE NO.1 SUPPORT
main17584-31040i201509-201908
9050135037
9090105020
9155380816
9155380820
9155380825
9155381035

26 parts on this diagram · 2 diagrams in section
