HEATING & AIR CONDITIONING - COOLER PIPING

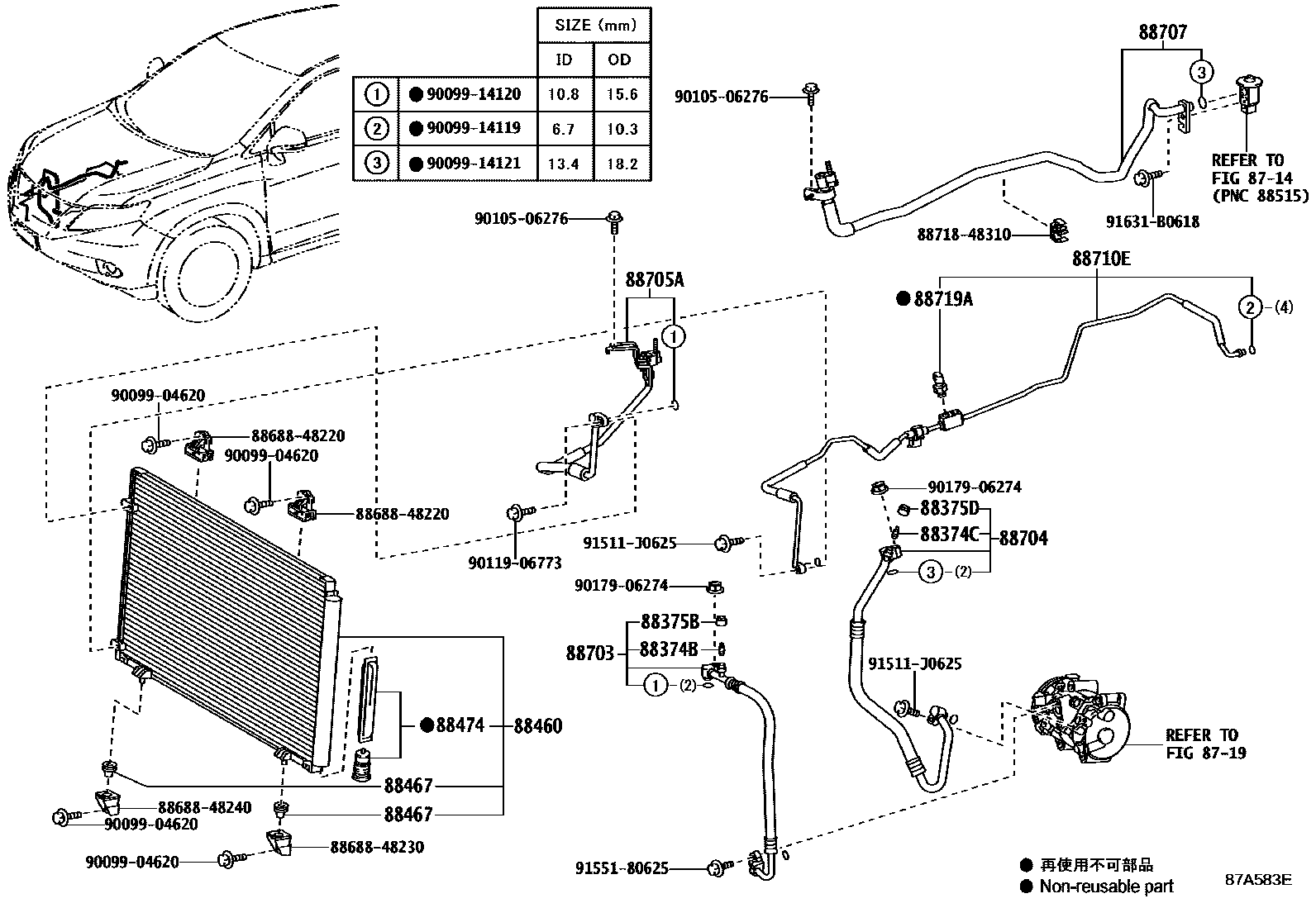

Parts diagram
8714
8719
88374BVALVE, SERVICE, NO.1
main88374-30010i200812-201203
88374CVALVE, SERVICE, NO.2
main88374-30010i200812-201203
88375BCAP, SERVICE VALVE, NO.1
main88375-30280i200812-201203
88375DCAP, SERVICE VALVE, NO.2
main88375-30290i200812-201203
88460CONDENSER ASSY, COOLER
main88460-48140i200812-201502
main88460-48150i200903-201502
main88460-48280i201503
main88460-48290i201503
88467CUSHION, COOLER CONDENSER, NO.1
main88467-48020i200812-201203
88474DRYER, COOLER
main88474-12030i201503
main88474-17010i200812-201503
main88474-47020i200903-201503
main88474-47030i201503
88703HOSE SUB-ASSY, DISCHARGE
main88703-48180i200812-201203
main88703-48190i200903-201108
main88703-48191i201108-201203
88704HOSE SUB-ASSY, SUCTION
main88704-48150i200812-201203
main88704-48151i201203-201211
main88704-48152i201211
main88704-48160i200903-201108
main88704-48161i201108-201203
88705ATUBE SUB-ASSY, DISCHARGE
main88705-48110i200812-201203
main88705-48130i200903-201203
88707PIPE SUB-ASSY, SUCTION
main88707-48110i200812-201203
main88707-48120i200903-201203
88710ETUBE & ACCESSORY ASSY, AIR CONDITIONER
main88710-48350i200812-201102
main88710-48380i200903-201102
main88710-48510i201102-201203
main88710-48520i201102-201203
88719ASENSOR, AIR CONDITIONER PRESSURE
main88719-33020i200812-201203
8868848220BRACKET, COOLER DIAPHRAGM
8868848230BRACKET, COOLER DIAPHRAGM
8868848240BRACKET, COOLER DIAPHRAGM
8871848310PIPE, COOLER REFRIGERANT SUCTION, NO.2
9009904620
9009914119
9009914120
9009914121
9010506276
9011906773
9017906274
91511J0625
9155180625
91631B0618

29 parts on this diagram · 4 diagrams in section
