FUEL TANK & TUBE

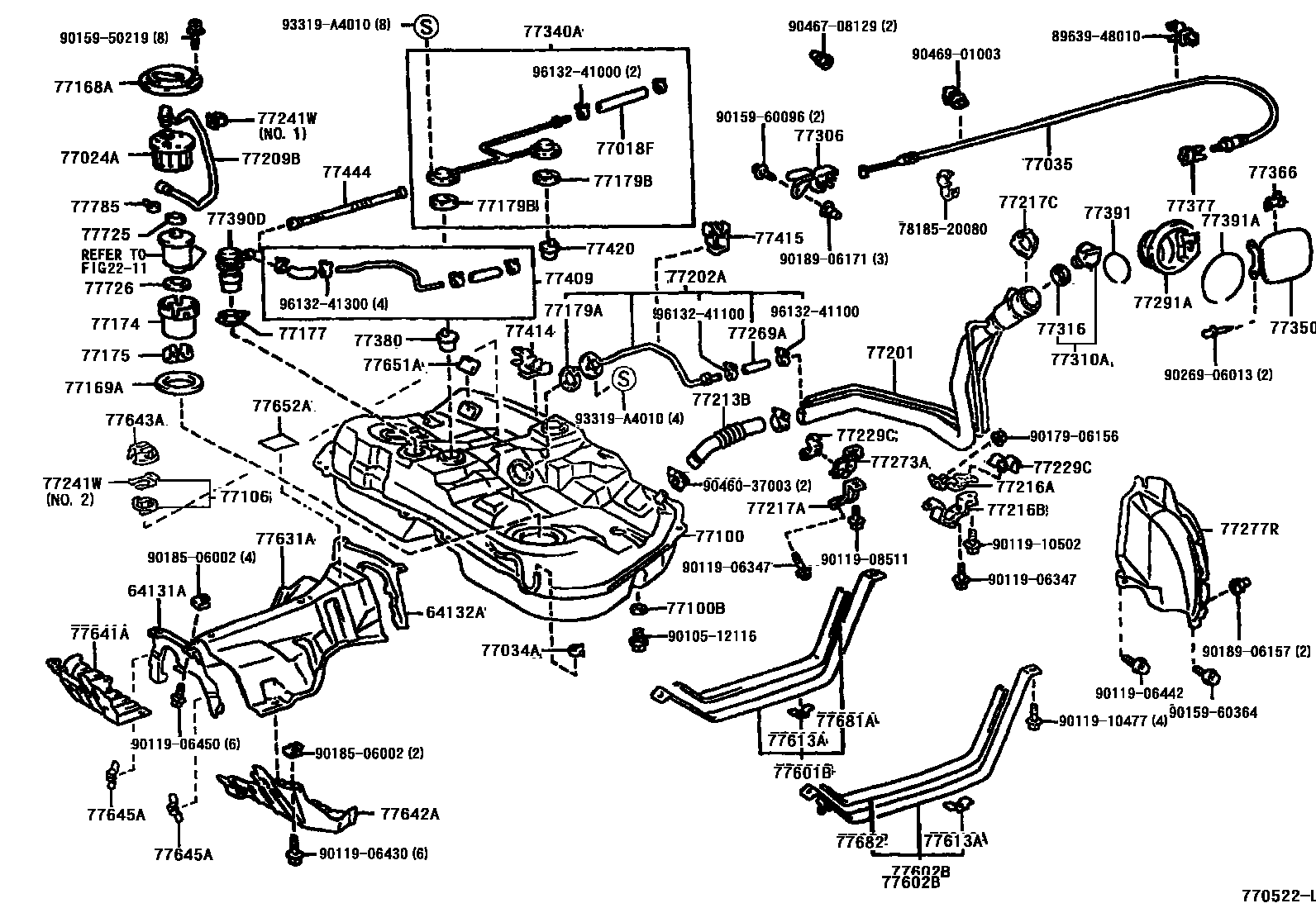

Parts diagram
2211
64131ABRACKET, FUEL TANK PROTECTOR, UPPER NO.1
main64131-33010i199801-200007
main64131-48010i200007
64132ABRACKET, FUEL TANK PROTECTOR, UPPER NO.2
main64132-33010i199801-200007
main64132-48010i200007
77018FHOSE, FUEL TANK EVAPORATION VENT
main95337-06015i199801
L=150
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30070i200007
main77024-33020i199801-200007
77034ACRIP (FOR FUEL TANK FILLER PIPE)
main90467-13061i199801-200007
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-48020i199801
77100TANK ASSY, FUEL
main77001-48020i199801-199908
main77001-48021i199908-200007
main77001-48060i200007
77100BGASKET(FOR FUEL TANK)
main90430-12245i199801
77106PLATE SUB-ASSY, FUEL TANK SIDE, REAR
main77106-48010i199908-199910
main77106-48011i199910-200007
main77106-48020i200007
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33040i199801
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i199801
77174SUPPORT, FUEL SUCTION, NO.1
main77174-33010i199801-200005
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30050i200005
main77175-33010i199801-200005
77177GASKET, CHECK VALVE
main77177-33010i199801
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-26010i199801
77179BGASKET, FUEL TANK EVAPORATION VENT TUBE
main77179-26010i199801
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-48030i199801-200007
main77201-48040i200007
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main77019-48010i199801
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-48010i199801-200011
main77209-48011i200011
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-48010i199801-200007
main77213-48050i200007
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-48010i199801-200011
main77216-48020i200011
77216BSUPPORT, FUEL TANK FILLER PIPE, NO.2
main77104-48010i199801
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-48010i199801-200011
main77217-48020i200011
77217CSUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-12070i200007
77229CCLAMP, BREATHER TUBE
main77229-48020i199801
77241WCLIP, TUBE JOINT
main77241-33011i199801
NO.1
main77241-60320i199908
NO.2
77269AHOSE, FUEL TANK BREATHER
main77269-48010i199801
77273ACLAMP, FUEL TUBE W/GROMMET, NO.6
main77273-48010i199801-200011
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-48010i199801-200302
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-48010i199801-200302
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-48020i199801
77310ACAP ASSY, FUEL TANK
main77300-50010i200101
main77300-53010i200007-200101
main77310-48020i199801-200007
77316GASKET, FUEL TANK CAP
main77316-16010i199801
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-48020i199801
77350LID ASSY, FUEL FILLER OPENING
main77350-48010i199801-200006
main77350-48011i200006
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30080i200011
main77360-48010i199801-200011
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i199801
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i199801
77390DVALVE ASSY, FUEL TANK OVER FILL CHECK
main77390-48010i199801
77391RING, FUEL INLET BOX
main77391-12020i199801-200302
77391ARING, FUEL INLET BOX
main77391-33010i199801-200302
77409HOSE SUB-ASSY, FUEL, NO.3
main77409-48010i199801
77414SUPPORT, FUEL TUBE GROMMET, NO.4
main77414-48010i199801
77415SUPPORT, FUEL TUBE GROMMET, NO.5
main77415-48010i199801
77420VALVE ASSY, FUEL CUT OFF, NO.2
main77420-26010i199801
77444HOSE, FUEL TANK VENT
main77404-48010i199801
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-48010i199801-200007
main77601-48020i200007
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-48010i199801-200007
main77602-48020i200007-200011
main77602-48021i200011
77613ABRACKET, FUEL TANK BAND, NO.1
main77613-16030i199801
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77606-48020i200007
main77631-33030i199801-200007
77641APROTECTOR, FUEL TANK, NO.1
main77641-48010i199801-200007
main77641-48020i200007
77642APROTECTOR, FUEL TANK, NO.2
main77642-48010i199801-200007
main77642-48020i200007
77643APROTECTOR, FUEL TANK, NO.3
main77643-48010i199908
77645ARETAINER, FUEL TANK PROTECTOR
main77645-48010i200007
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i199801
77652ACUSHION, FUEL TANK, NO.2
main77652-48010i199801-200007
77681ASEAT, FUEL TANK BAND
main77681-32060i199801-200007
main77682-16010i200007
77682SEAT, FUEL TANK BAND, LH
main77682-16010i199801
77725CUSHION, FUEL FILTER, NO.1
main77725-33010i199801-200005
77726CUSHION, FUEL FILTER, NO.2
main77726-33010i199801-200005
77785HARNESS, FUEL PUMP
main77785-33010i199801-200005
main77785-52020i200005
7818520080SHAFT, ACCELERATOR PEDAL SUPPORT
8963948010WIRE, BRAKE CONTROL
9010512116
9011906347
9011906430
9011906442
9011906450
9011908511
9011910477
9011910502
9015950219
9015960096
9015960364
9017906156
9018506002
9018906157
9018906171
9026906013
9046037003
9046708129
9046901003
93319A4010
9613241000
9613241100
9613241300

87 parts on this diagram · 3 diagrams in section
