FUEL TANK & TUBE

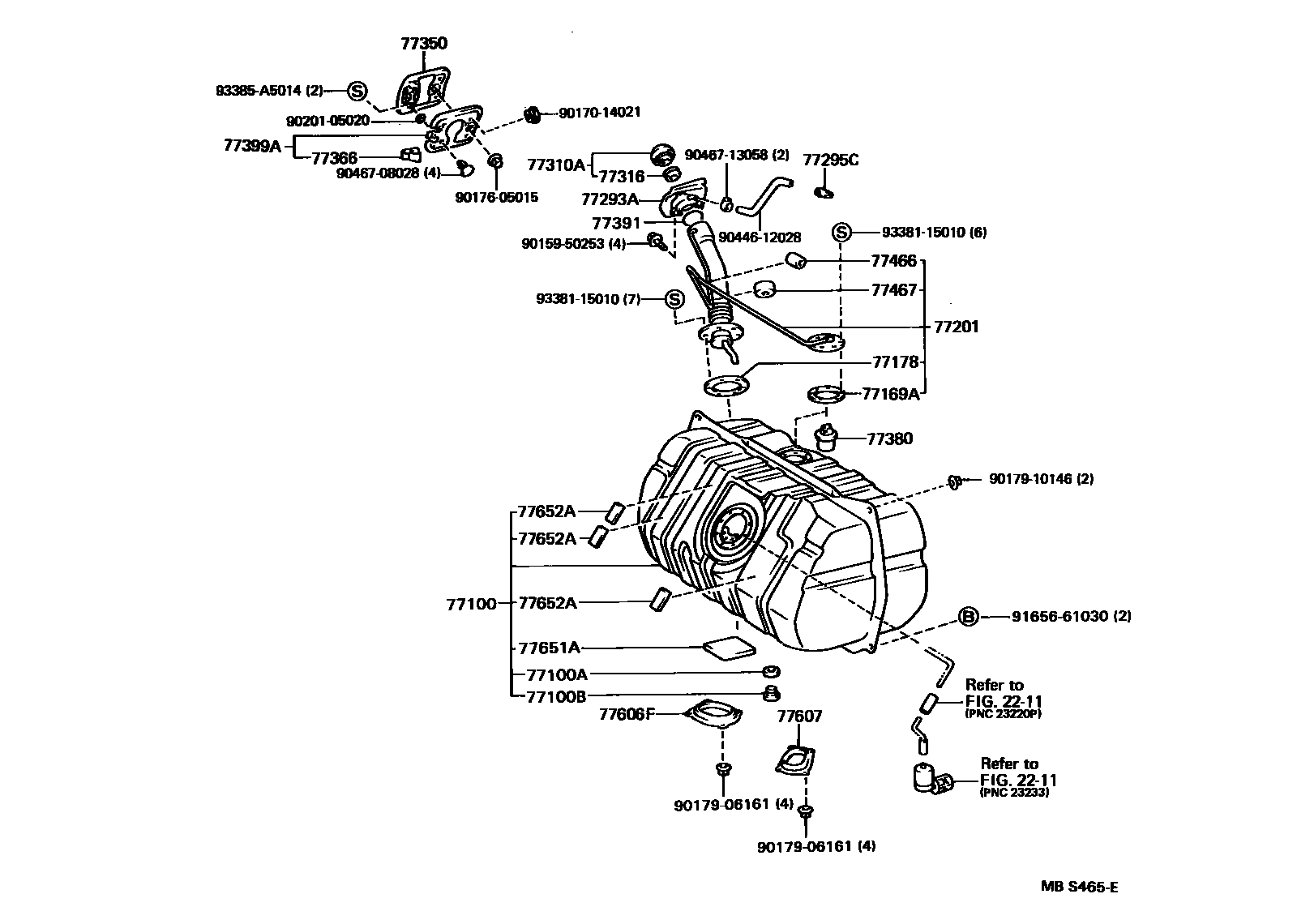

Parts diagram
2211
77100TANK ASSY, FUEL
main77001-50010i198905-199109
main77001-50020i199109-199410
77100APLUG(FOR FUEL TANK)
main90105-12018i199109-199307
77100BGASKET(FOR FUEL TANK)
main90430-12245i199109-199307
77169AGASKET, FUEL SUCTION TUBE SET
main77169-50010i198905-199410
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77169-14010i198905-199410
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-50010i198905-199410
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-50010i198905-199112
main77293-50011i199112-199410
77295CGROMMET, FUEL TUBE
main77295-50010i198905-199410
77310ACAP ASSY, FUEL TANK
main77310-12140i198905-199410
77316GASKET, FUEL TANK CAP
main77316-16010i198905-199410
77350LID ASSY, FUEL FILLER OPENING
main77350-50010i198905-199410
77366SPRING, FUEL FILLER OPENING LID HINGE
main77366-50010i198905-199205
main77366-50011i199205-199410
77380VALVE ASSY, FUEL CUT OFF
main77380-50010i198905-199410
77391RING, FUEL INLET BOX
main77391-24010i199208-199410
77399ACOVER, FUEL FILLER OPENING LID
main77399-50010i198905-199205
main77399-50011i199205-199410
77466PROTECTOR, FUEL TUBE, NO.4
main77466-50010i198905-199410
77467PROTECTOR, FUEL TUBE, NO.5
main77467-50010i198905-199410
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-50010i198905-199410
77607CASE SUB-ASSY, FUEL TANK COVER VENT, LH
main77607-50010i198905-199410
77651ACUSHION, FUEL TANK, NO.1
main77651-50010i198905-199410
77652ACUSHION, FUEL TANK, NO.2
main77652-50010i198905-199410
9015950253
9017014021
9017605015
9017906161
9017910146
9020105020
9044612028
9046708028
9046713058
9165661030
9338115010
93385A5014

34 parts on this diagram · 2 diagrams in section
