HEADLAMP CLEANER

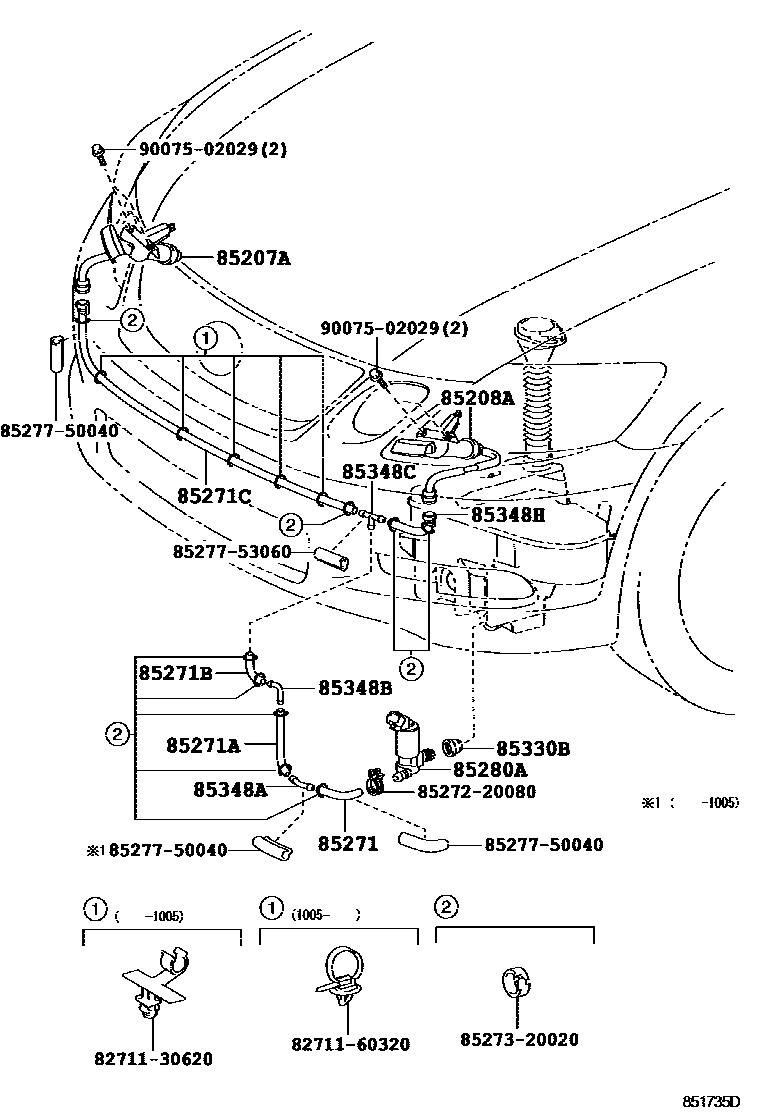

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-30031i200602-200709
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-30031i200602-200709
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-20171i200602-200709
L=60
85271AHOSE, HEADLAMP CLEANER, NO.2
main90445-14046i200602-200709
L=140
85271BHOSE, HEADLAMP CLEANER, NO.3
main90445-14071i200602-200709
L=50
85271CHOSE, HEADLAMP CLEANER, NO.4
main85275-60340i200602-200709
L=1190
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-30040i200602-200709
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i200602-200709
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85279-14160i200602-200709
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85379-95A09i200602-200709
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main85352-12010i200602-200709
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main85279-33050i200602-200709
8271130620WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271160320WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527220080CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527320020CABLE SUB-ASSY, HEADLAMP CLEANER, LH
8527750040HOSE, HEADLAMP CLEANER, C
8527753060HOSE, HEADLAMP CLEANER, C
9007502029

19 parts on this diagram · 1 diagram in section
