EXHAUST PIPE

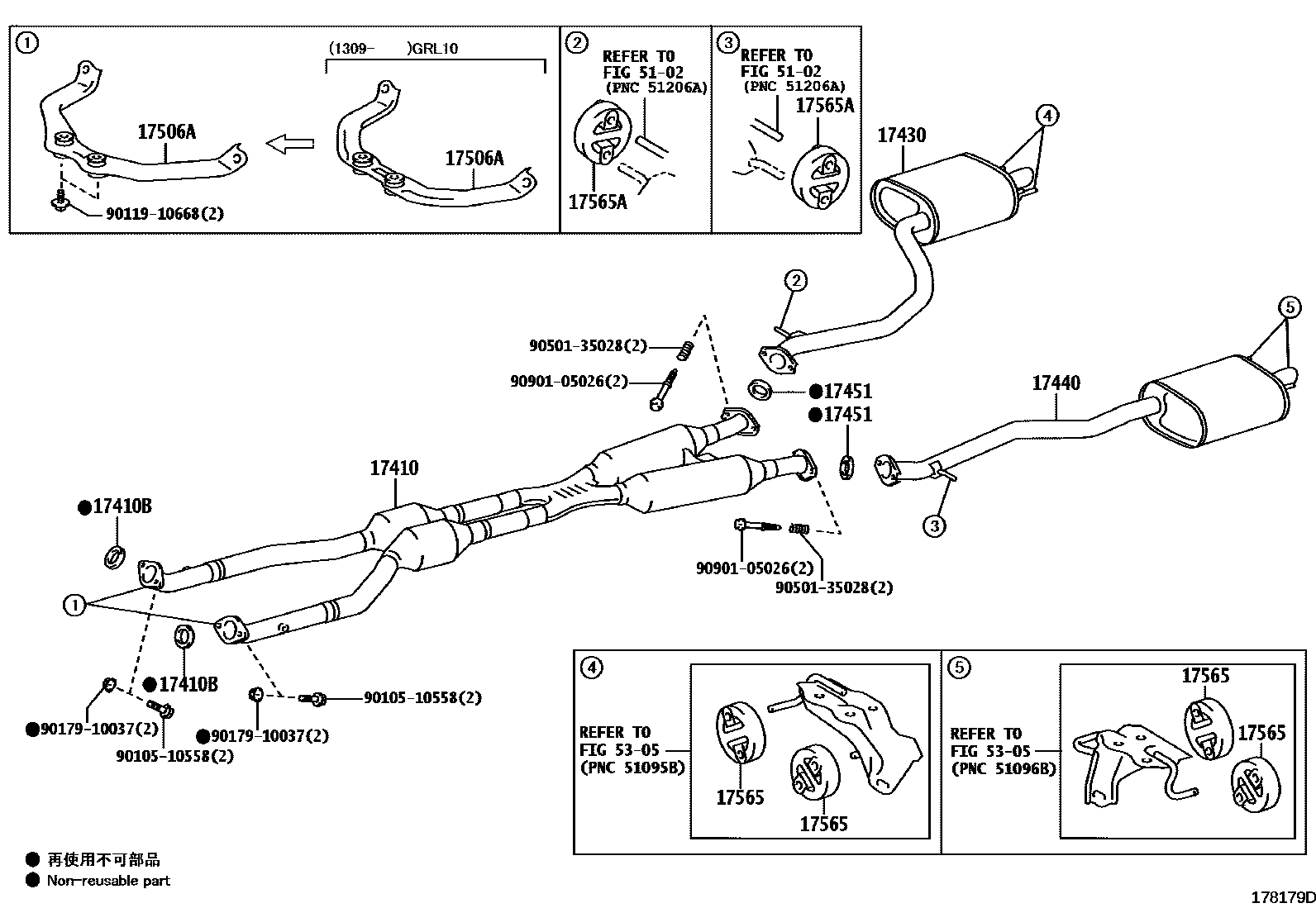

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-31D00i¥182,000201112-201309
sub17410-31D10¥182,000
main17410-31D10i¥182,000201309-201510
main17410-31D20i¥182,000201112-201309
*114=TOYOTA/RA3/Y
sub17410-31D30¥182,000
main17410-31D30i¥182,000201309-201510
*114=TOYOTA/RA3/Y
main17410-31D40i¥182,000201201-201309
*114=TOYOTA/RA4/Y
sub17410-31D50¥183,000
main17410-31D50i¥183,000201309-201510
*114=TOYOTA/RA4/Y
main17410-31D60i¥158,000201203-201809
main17410-31E90i¥158,000201510-202007
main17410-31F00i¥158,000201510-202007
main17410-36530i¥115,000201510-201908
17410BGASKET, EXHAUST PIPE
main90917-06078i¥340201112-202007
main90917-06090i¥590201510-201908
17430PIPE ASSY, EXHAUST, TAIL
main17430-31B20i¥37,800201112-201309
sub17430-31C80¥31,500
main17430-31B40i201309-201311
sub17430-31C80¥31,500
main17430-31B50i¥31,500201309-201809
main17430-31B60i¥37,800201203-201309
sub17430-31B50¥31,500
main17430-31C80i¥31,500201311-202007
main17430-36461i¥31,500201510-201908
17440PIPE, EXHAUST TAIL, LH
main17440-31080i¥46,400201112-201309
sub17440-31160¥38,600
main17440-31100i201309-201311
sub17440-31160¥38,600
main17440-31110i¥38,600201309-201809
main17440-31120i¥46,400201203-201309
sub17440-31110¥38,600
main17440-31160i¥38,600201311-202007
main17440-36101i¥38,600201510-201908
17451GASKET, EXHAUST PIPE
main17451-28032i¥1,360201112-202007
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-31030i¥3,340201112-201510
main17506-31040i¥3,690201112-201310
sub17506-31041¥2,320
main17506-31041i¥2,320201311-202007
main17506-31101i¥3,340201203-201809
main17506-31110i¥2,770201309-202007
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-22040i¥670201112-202007
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-28010i¥670201112-202007
5102
5305
9010510558
main90105-10558¥140
9011910668
main90119-10668¥130
9017910037
main90179-10037¥360
9050135028
main90501-35028¥550
9090105026
main90901-05026¥310

15 parts on this diagram · 5 diagrams in section
