REAR AXLE SHAFT & HUB

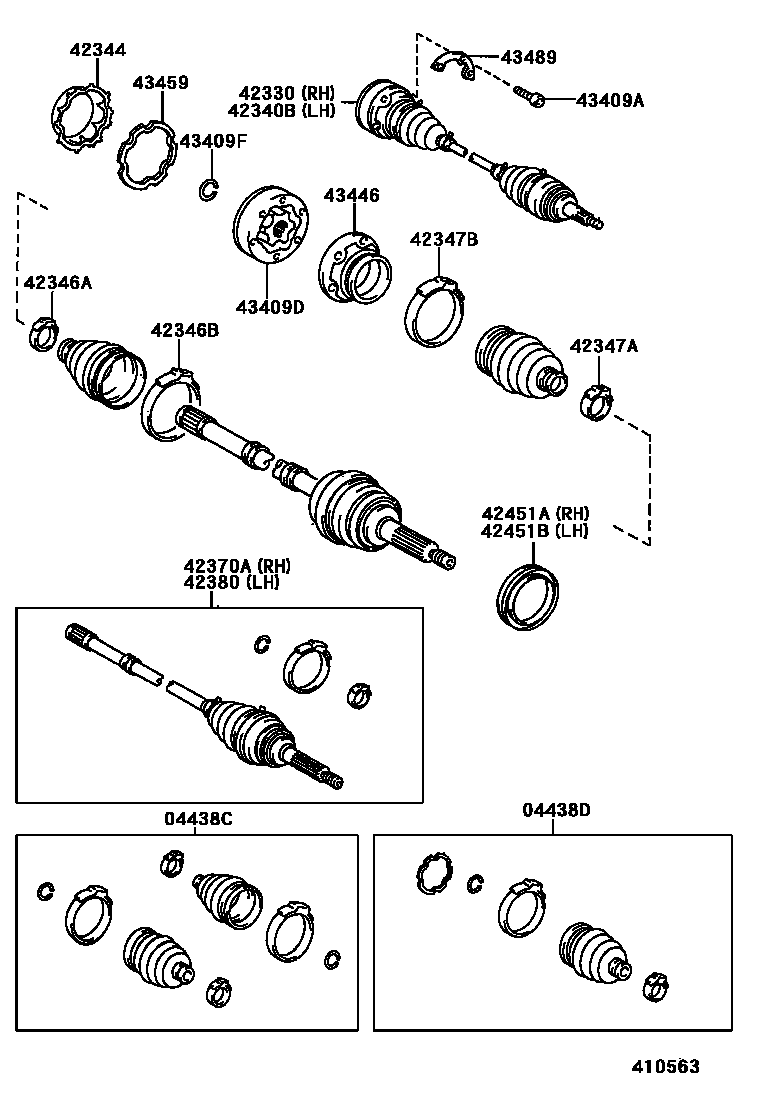

Parts diagram
04438CBOOT KIT, REAR DRIVE SHAFT
main04437-24040i199708-199909
main04437-24041i199909
04438DBOOT KIT, REAR DRIVE SHAFT INBOARD JOINT
main04437-24030i199708-199909
main04437-24031i199909
42330SHAFT ASSY, REAR DRIVE, RH
main42330-24020i199708-200007
main42330-24030i199708-200007
42340BSHAFT ASSY, REAR DRIVE, LH
main42340-24050i199708-200007
main42340-24060i199708-200007
42344COVER, REAR AXLE INBOARD JOINT END
main42344-50011i199708
42346ACLAMP (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT)
main90949-01837i199708
42346BCLAMP, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT)
main90949-01838i199708
42347ACLAMP (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main90949-01837i199708
42347BCLAMP, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main90949-01838i199708
42370ASHAFT ASSY, REAR DRIVE OUTBOARD JOINT, RH
main42370-29108i199708-200007
main42370-29118i199708-200007
42380SHAFT ASSY, REAR DRIVE OUTBOARD JOINT, LH
main42380-29028i199708-200007
main42380-29038i199708-200007
42451ADEFLECTOR, REAR WHEEL BEARING DUST, NO.1 RH
main42453-50010i199708-200501
42451BDEFLECTOR, REAR WHEEL BEARING DUST, NO.1 LH
main42453-50010i199708-200501
43409ABOLT (FOR REAR DRIVE SHAFT CROSS GROOVE JOINT)
main90110-12003i199708
43409DJOINT SUB-ASSY, REAR DRIVE SHAFT CROSS GROOVE
main43409-24010i199708
43409FRING, SNAP (FOR REAR DRIVE SHAFT CROSS GROOVE JOINT)
main90520-26028i199708
43446COVER, REAR AXLE INBOARD JOINT
main43446-24020i199708
43459GASKET, REAR AXLE INBOARD JOINT END COVER
main43459-50011i199708
43489WASHER, REAR DRIVE SHAFT CROSS GROOVE JOINT
main43489-50010i199708

19 parts on this diagram · 2 diagrams in section
