VANE PUMP & RESERVOIR (POWER STEERING)

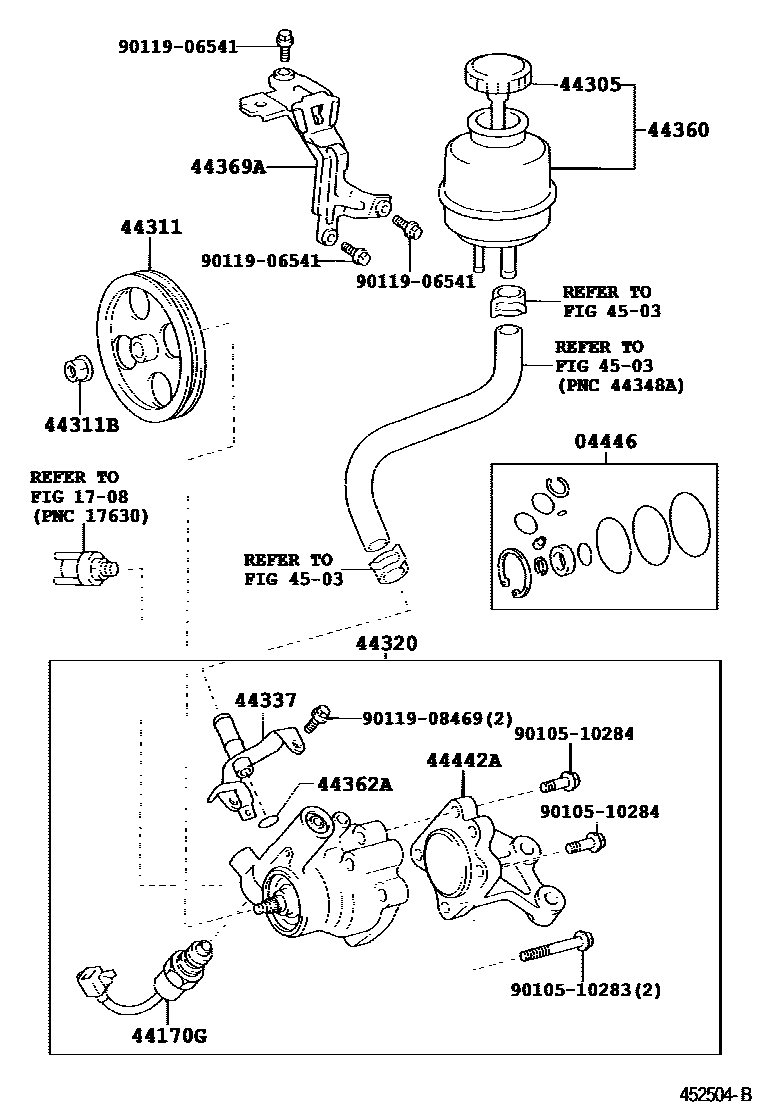

Parts diagram
04446GASKET KIT, POWER STEERING PUMP
main04446-30240i200101-200104
main04446-30241i200104-200501
main04446-30250i200501-200508
1708
44170GVALVE ASSY, SOLENOID(FOR POWER STEERING)
main44170-30120i200101-200508
44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
main44305-28020i200101-200508
main44305-28050i200803
44311PULLEY, VANE PUMP
main44311-50030i200101-200508
44311BNUT(FOR VANE PUMP PULLEY)
main90178-12003i200101-200508
44320PUMP ASSY, VANE
main44320-30570i200101-200508
44337UNION, POWER STEERING SUCTION PORT
main44337-30100i200101-200508
44360RESERVOIR ASSY, VANE PUMP OIL
main44360-22170i200101-200508
44362ARING, O(FOR VANE PUMP OIL RESERVOIR)
main90301-11016i200101-200508
44369ABRACKET, OIL RESERVOIR, NO.1
main44390-30030i200101-200508
44442ABRACKET, VANE PUMP, REAR
main44442-50020i200101-200508
4503
9010510283
9010510284
9011906541
9011908469

17 parts on this diagram · 1 diagram in section
