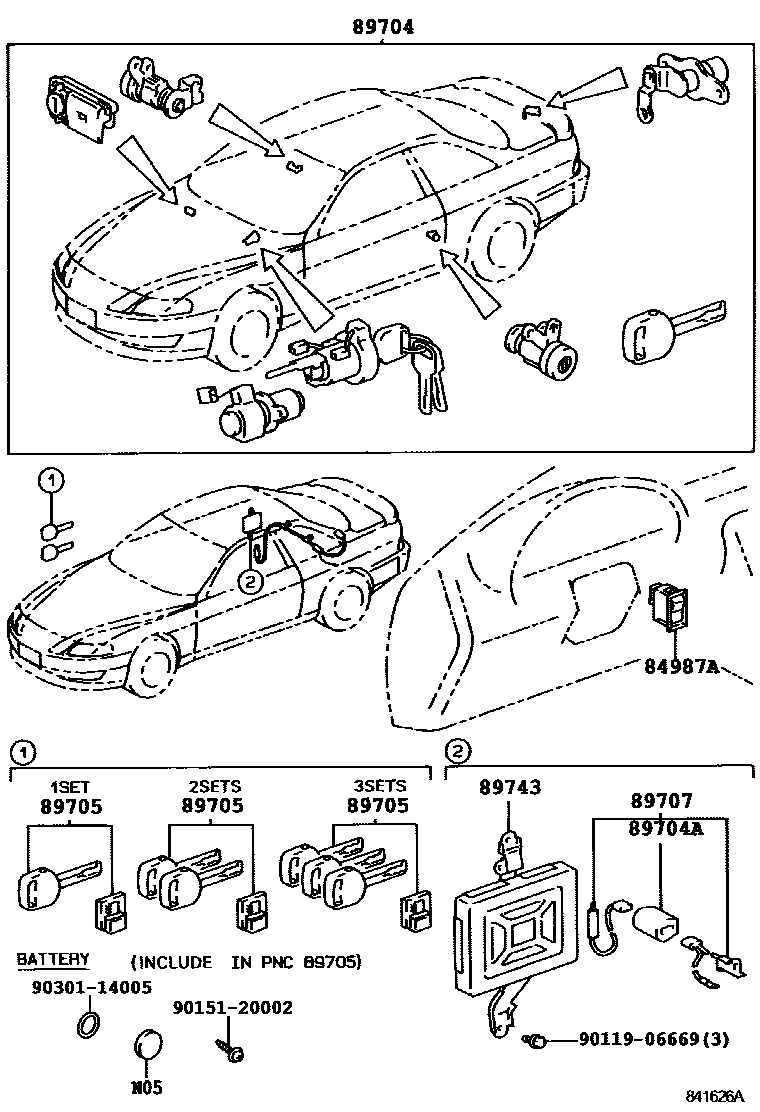

WIRELESS DOOR LOCK

0001 1 0002 1 0003 1 0004 1

84987ASWITCH, KEYLESS ENTRY CANCEL

main84987-24030-A2iJZZ31,UZZ30199104-199401

IVORY,TRIM0#

sub84987-24030

main84987-24030-B0iJZZ31,UZZ30199104-199401

MIDIUM GRAY,TRIM1#

sub84987-24030

main84987-24030-G0iJZZ31,UZZ30199104-199401

SPRUCE,TRIM6#

sub84987-24030

89704CONTROL SET, WIRELESS DOOR LOCK

main89704-24030iJZZ31,UZZ30199104-199204

main89704-24031iJZZ31,UZZ30199204-199401

sub89708-24020

main89704-24080iJZZ31,UZZ30199401-199508

sub89708-24040

89704AFILTER, NOISE(FOR WIRELESS DOOR LOCK)

main90980-05196iJZZ31,UZZ30199104-199508

89705TRANSMITTER, DOOR CONTROL

main89705-50011iJZZ31,UZZ30199104-199211

1 SET

sub89705-50943

main89705-50051iJZZ31,UZZ30199104-199211

2 SETS

sub89705-50944

main89705-50061iJZZ31,UZZ30199104-199211

3 SETS

sub89705-50945

main89705-50400iJZZ31,UZZ30199211-199401

1 SET,CUT KEY

main89705-50943iJZZ31,UZZ30199211-199401

1 SET,BLANK KEY

main89705-50944iJZZ31,UZZ30199211-199401

2 SETS

main89705-50945iJZZ31,UZZ30199211-199401

3 SETS

89707CORD SUB-ASSY, WIRELESS DOOR LOCK

main89707-24010iJZZ31,UZZ30199104-199204

sub89707-24011

main89707-24011iJZZ31,UZZ30199204-199401

main89707-24020iJZZ31,UZZ30199401-199508

89743RECEIVER, DOOR CONTROL

main89743-24030iJZZ31,UZZ30199104-199401

9011906669

main90119-06669

9015120002

main90151-20002

9030114005

main90301-14005

9 parts on this diagram · 4 diagrams in section
