BRAKE MASTER CYLINDER

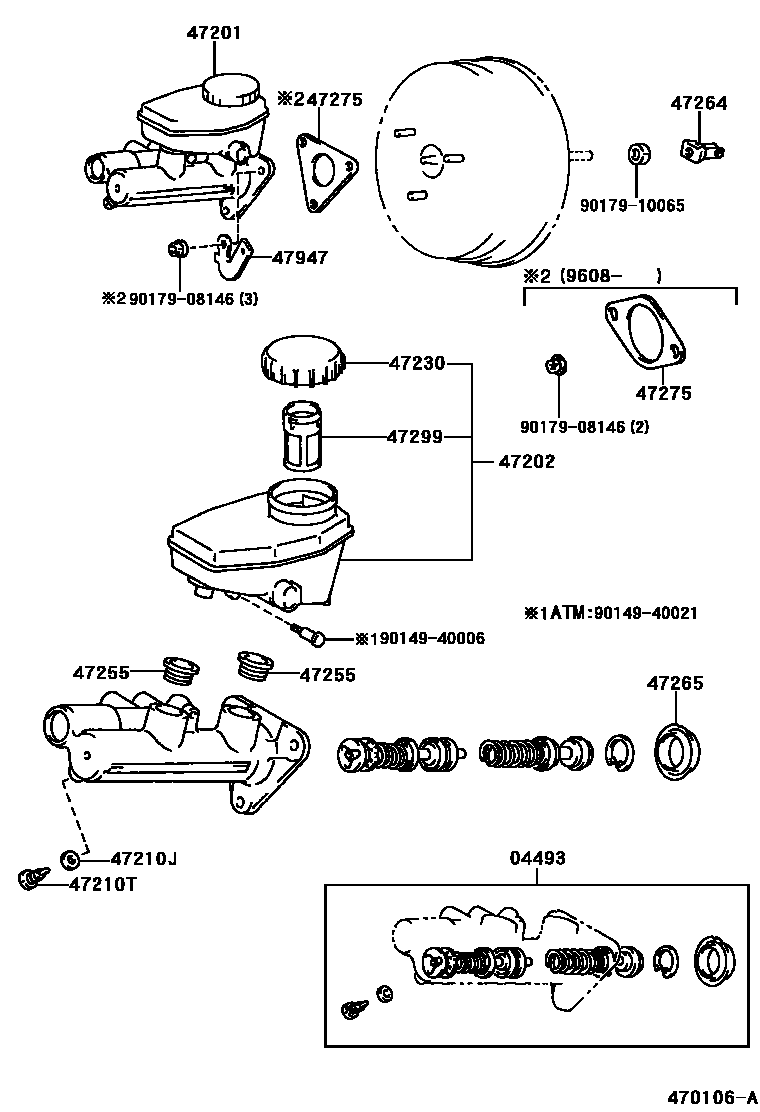

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-24050i199104-199601
main04493-30240i199601-199803
main04493-30241i199803
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-24090i199104-199401
main47201-24100i199104-199401
W(TRACTION CONTROL)
main47201-24140i199401
main47201-24150i199401
W(TRACTION CONTROL)
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-24010i199104-199401
main47220-24010i199104-199608
W(TRACTION CONTROL)
main47220-30080i199401-199908
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i199708
W(TRACTION CONTROL)
main90430-06104i199104-199708
main90430-06104i199104-199708
W(TRACTION CONTROL)
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199104-199110
main90109-06077i199104
W(TRACTION CONTROL)
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i199104
main47230-24010i199708
W(TRACTION CONTROL)
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199104
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-50010i199104
47265BOOT, MASTER CYLINDER
main47265-22030i199104
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199401
main47275-32010i199104-199401
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-24010i199104
main47299-24010i199708
W(TRACTION CONTROL)
47947CLAMP, BRAKE TRACTION CONNECTOR
main47947-24010i199401-199609
9014940006
9014940021
9017908146
9017910065

16 parts on this diagram · 1 diagram in section
