CYLINDER HEAD

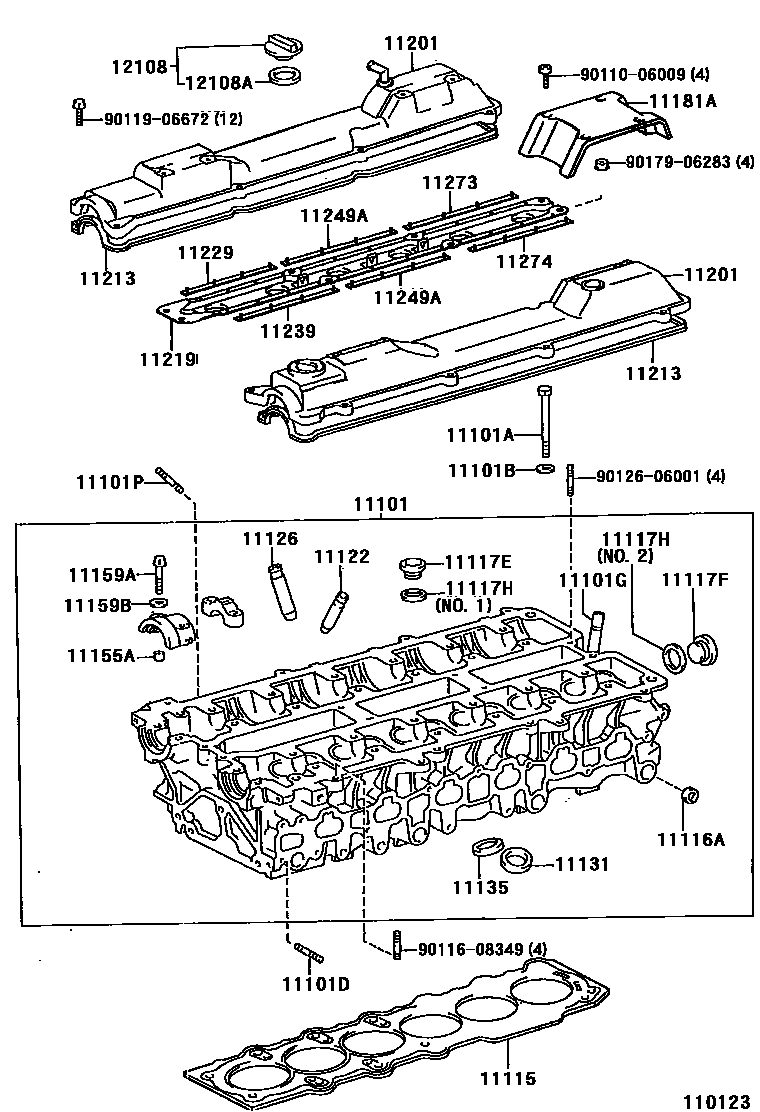

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-49325i199108-199210
main11101-49327i199210-199303
main11101-49328i199303-199709
main11101-49376i199709-200007
main11101-59145×2i199408-199709
main11101-59155-A0i199709-200001
MARK A
main11101-59155-B0i199709-200001
MARK B
main11101-59156-A0i200001-200002
MARK 1
main11101-59156-B0i200001-200002
MARK 2
main11101-59157-A0i200002-200005
MARK 1
main11101-59157-B0i200002-200005
MARK 2
main11101-59158i200005-200007
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02088×20i199104
main90910-02102×14i199108-200007
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10133×20i199801
main90201-10344×20i199104-199801
main90201-11018×14i199108-200007
11101DBOLT, STUD(FOR WATER OUTLET)
main90116-08348×2i199108-200007
11101GUNION(FOR CYLINDER HEAD)
main90406-17010i199108-199210
main90406-17017i199210-200007
11101PBOLT, STUD(FOR DISTRIBUTOR)
main90116-08348i199201-199709
main92122-B0822i199108-199201
11115GASKET, CYLINDER HEAD
main11115-46040i199108-199306
main11115-46041i199306-199404
main11115-46042i199404-199508
main11115-46043i199508-199609
main11115-46044i199609-199902
main11115-46045i199902-200007
main11115-50020i199104-199410
main11115-50021i199410-199709
main11115-50042i199709
11116GASKET, CYLINDER HEAD, NO.2
main11116-50010i199104-199410
main11116-50011i199410-199709
main11116-50032i199709
11116APLUG, TIGHT, NO.1
main96411-42000×4i199108-200007
main96411-43000×8i199104-199709
main96411-63000×8i199709
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-24010×3i199108-200007
main90341-27006×2i199104
11117FPLUG, W/HEAD STRAIGHT SCREW, NO.2
main90341-36001i199108-200007
11117HGASKET(FOR WATER HOLE)
main90430-24010×3i199108-200007
NO.1
main90430-27005×2i199104
main90430-36003i199108-200007
NO.2
11122BUSH, INTAKE VALVE GUIDE
main11122-16020×16i199104-199408
STD
main11122-20020×16i199709
STD
main11122-74030×12i199108-200007
STD
main11123-16020×16i199104-199408
O/S 0.05
main11123-20020×16i199709
O/S 0.05
main11123-74030×12i199108-200007
O/S 0.05
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010×12i199108-200007
STD
main11123-16010×12i199108-200007
O/S 0.05
main11126-20020×16i199709
STD
main11126-50040×16i199104-199408
STD
main11126-50050×16i199408-199709
STD
main11127-20020×16i199709
O/S 0.05
main11127-50040×16i199104-199408
O/S 0.05
main11127-50050×16i199408-199709
O/S 0.05
11131SEAT, INTAKE VALVE
main11131-46020×12i199108-200007
STD
main11131-50020×16i199104-199709
STD
main11131-50030×16i199709-200005
STD
main11132-46020×12i199108-200007
O/S 0.03
main11132-50020×16i199104-199709
O/S 0.03
main11132-50030×16i199709-200005
O/S 0.03
main11132-50040×16i200005-200007
O/S 0.03
11135SEAT, EXHAUST VALVE
main11135-46020×12i199108-200007
STD
main11135-50020×16i199104-199709
STD
main11135-50030×16i199709-200005
STD
main11136-46020×12i199108-200007
O/S 0.03
main11136-50020×16i199104-199709
O/S 0.03
main11136-50030×16i199709-200005
O/S 0.03
main11136-50040×16i200005-200007
O/S 0.03
11155APIN, RING W/HEAD
main90253-09001×3i199709
main90253-11001×4i199104-199709
main90253-11021×28i199108-200007
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-07003×8i199104-199709
NO.1
main90105-07004×4i199709
NO.2
main90105-07005×4i199709
NO.1
main90119-07007×28i199104-199709
NO.2
main90119-07009×28i199709
NO.3
main90119-08890×28i199108-199709
11159BWASHER, SEAL(FOR HEAD TO CAMSHAFT BEARING CAP)
main90210-07003×8i199104
main90210-08033×4i199108-200007
11181ACOVER, CYLINDER HEAD, REAR
main11181-46020i199108-199110
main11181-46021i199110-199210
main11181-46022i199210-199709
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-0W010i199108-199307
INTAKE SIDE
main11201-0W050i199709-199908
(MAGNESIUM 900GRAMME),INTAKE SIDE
main11201-46062i199908-200001
INTAKE SIDE
main11201-46063i200001-200007
INTAKE SIDE
main11201-50020i199104-199409
RH
main11201-50021i199409-199709
RH
main11201-50030i199709-200006
RH
main11201-50031i200006-200007
RH
main11202-0W010i199108-199210
EXHAUST SIDE
main11202-0W020i199210-199307
EXHAUST SIDE
main11202-0W021i199307-199709
EXHAUST SIDE
main11202-0W050i199709-199908
(MAGNESIUM 930GRAMME),EXHAUST SIDE
main11202-46032i199908-200001
EXHAUST SIDE
main11202-46033i200001-200007
EXHAUST SIDE
main11202-50020i199104-199709
LH
main11202-50030i199709-200007
LH
11213GASKET, CYLINDER HEAD COVER
main11213-46020i199108-199709
INTAKE SIDE
main11213-46030i199709-200007
INTAKE SIDE
main11213-50020×2i199104-199608
main11213-50021×2i199608-199709
main11213-50030i199709
main11214-46010i199108-199507
EXHAUST SIDE
main11214-46011i199507-200007
EXHAUST SIDE
11219COVER, CYLINDER HEAD, NO.3
main11219-46020i199108-199210
main11219-46021i199210-199709
11229GASKET, CYLINDER HEAD COVER, NO.3
main11229-46020i199108-199709
11239GASKET, CLINDER HEAD CONER, NO.4
main11239-46020i199108-199709
11249AGASKET, CLINDER HEAD CONER, NO.5
main11249-46020×2i199108-199709
11273GASKET, CYLINDER BLOCK SIDE COVER
main11273-46010i199108-199709
11274GASKET, CYLINDER HEAD COVER, NO.7
main11274-46010i199108-199709
12108CAP SUB-ASSY, OIL FILLER
main12180-20020i199608-199709
main12180-46020i199108-199309
main12180-46021i199309-199608
main12180-46030i199709-200007
main12180-50020i199104-199309
main12180-50021i199309-199709
main12180-50030i199709
12108AGASKET(FOR OIL FILLER CAP)
main12195-20020i199608-200007
main12195-46011i199108-199608
main12195-50010i199104
9011006009
9011608349
9011906672
9012606001
9017906283

35 parts on this diagram · 7 diagrams in section
