BRAKE MASTER CYLINDER

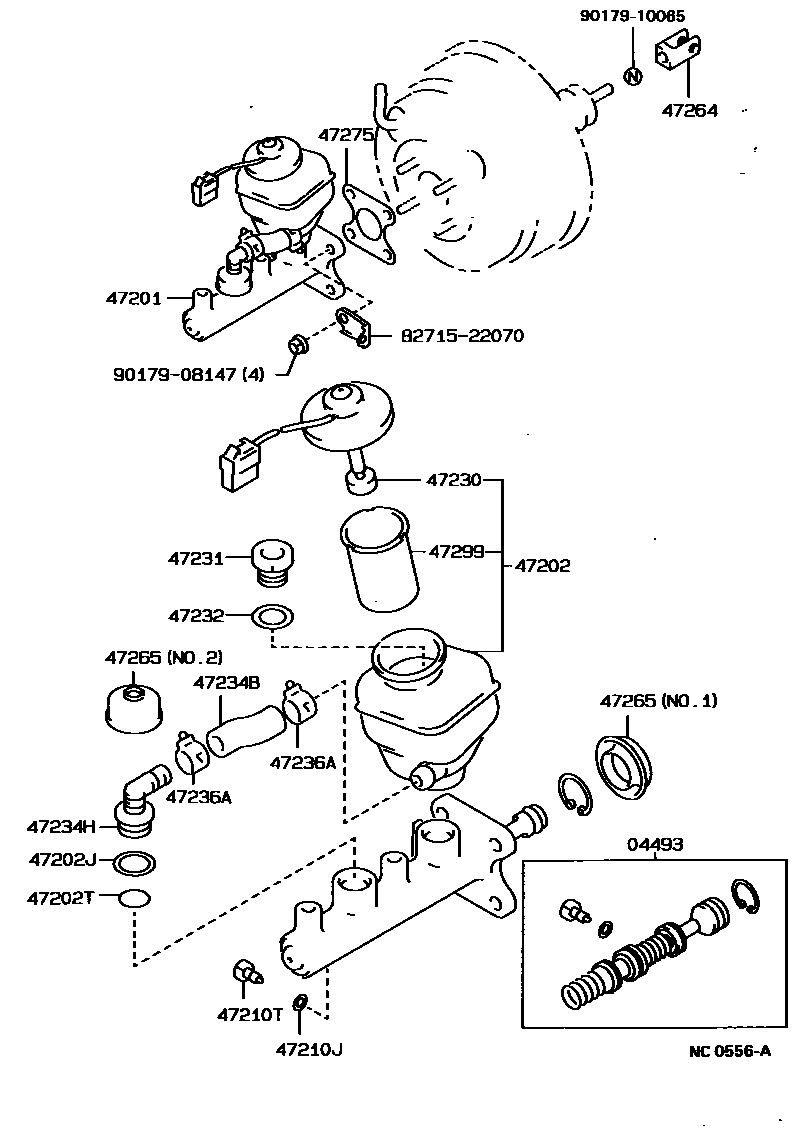

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-22160i198808-199207
main04493-22200i198908-199008
W(*66)
main04493-22220i199008-199207
W(*66)
main04493-30200i198808-198908
W(*66)
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-22590i198808-198908
W(*66)
main47201-22640i198808-199207
main47201-22710i198908-199008
W(*66)
main47201-22760i199008-199207
W(*66)
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-22250i198808-199207
W(*66)
main47202-22270i198808-199207
47202JRING, SNAP(FOR BRAKE MASTER CYLINDER SIDE)
main96151-02000i198808-199207
47202TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)
main90301-14001i198808-199207
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i199008-199207
W(*66)
main90430-06104i198808-199207
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198808-199207
main90109-06077i198908-199207
W(*66)
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-22040i198808-199207
main84460-22050i198808-199207
W(*66)
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-30010i198808-199207
47232WASHER, BRAKE RESERVOIR SET BOLT
main47232-30010i198808-199207
47234BTUBE, RESERVOIR, NO.1
main47234-14010i198808-199207
47234HELBOW(FOR RESERVOIR TUBE)
main90407-10003i198808-199207
47236ACLIP(FOR RESERVOIR TUBE)
main90467-16001i198808-199207
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198911-199008
main47264-30040i198808-198911
main47264-50010i199008-199207
47265BOOT, MASTER CYLINDER
main47265-20050i198808-199008
W(*66)
main47265-20050i198808-199207
NO.1
main47265-20060i198808-199207
NO.2
main47265-22030i199008-199207
W(*66)
47275GASKET, BRAKE MASTER CYLINDER
main47275-24010i198808-199207
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-32010i198808-199207
8271522070BRACKET,WIRING HARNESS CLAMP
9017908147
9017910065

20 parts on this diagram · 2 diagrams in section
