FRONT DISC BRAKE CALIPER & DUST COVER

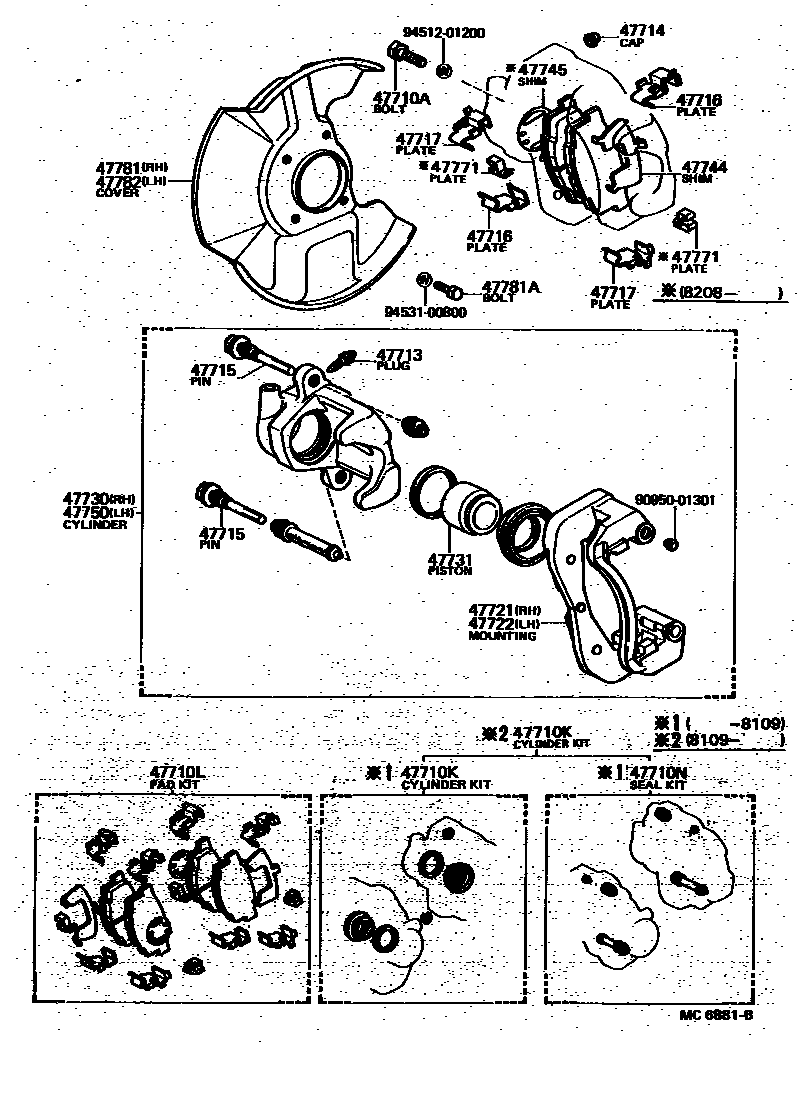

Parts diagram
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90101-12030i198009-198407
*12-1.25PX31-20
47710KCYLINDER KIT, DISC BRAKE, FRONT
main04479-22010i198109-198407
main04479-30050i198009-198109
47710LPAD KIT, DISC BRAKE, FRONT
main04491-22140i198009-198208
main04491-22170i198208-198407
47710NSEAL KIT, DISC BRAKE, FRONT
main04498-22010i198009-198109
47713PLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12040i198009-198407
47714CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i198009-198407
47715PIN, MAIN(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main47715-22010i198009-198407
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-22010i198009-198407
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-22010i198009-198407
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-22010i198009-198208
main47721-22020i198208-198407
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-22010i198009-198208
main47722-22020i198208-198407
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-22100i198009-198208
main47730-22110i198208-198407
47731PISTON, FRONT DISC BRAKE
main47731-30050i198009-198407
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-22040i198009-198407
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47744-22050i198208-198407
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-22100i198009-198208
main47750-22110i198208-198407
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-22030i198208-198407
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-22070i198009-198407
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90101-08341i198009-198407
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-22070i198009-198407
9095001301
9451201200
9453100800

23 parts on this diagram · 2 diagrams in section
