FUEL INJECTION SYSTEM

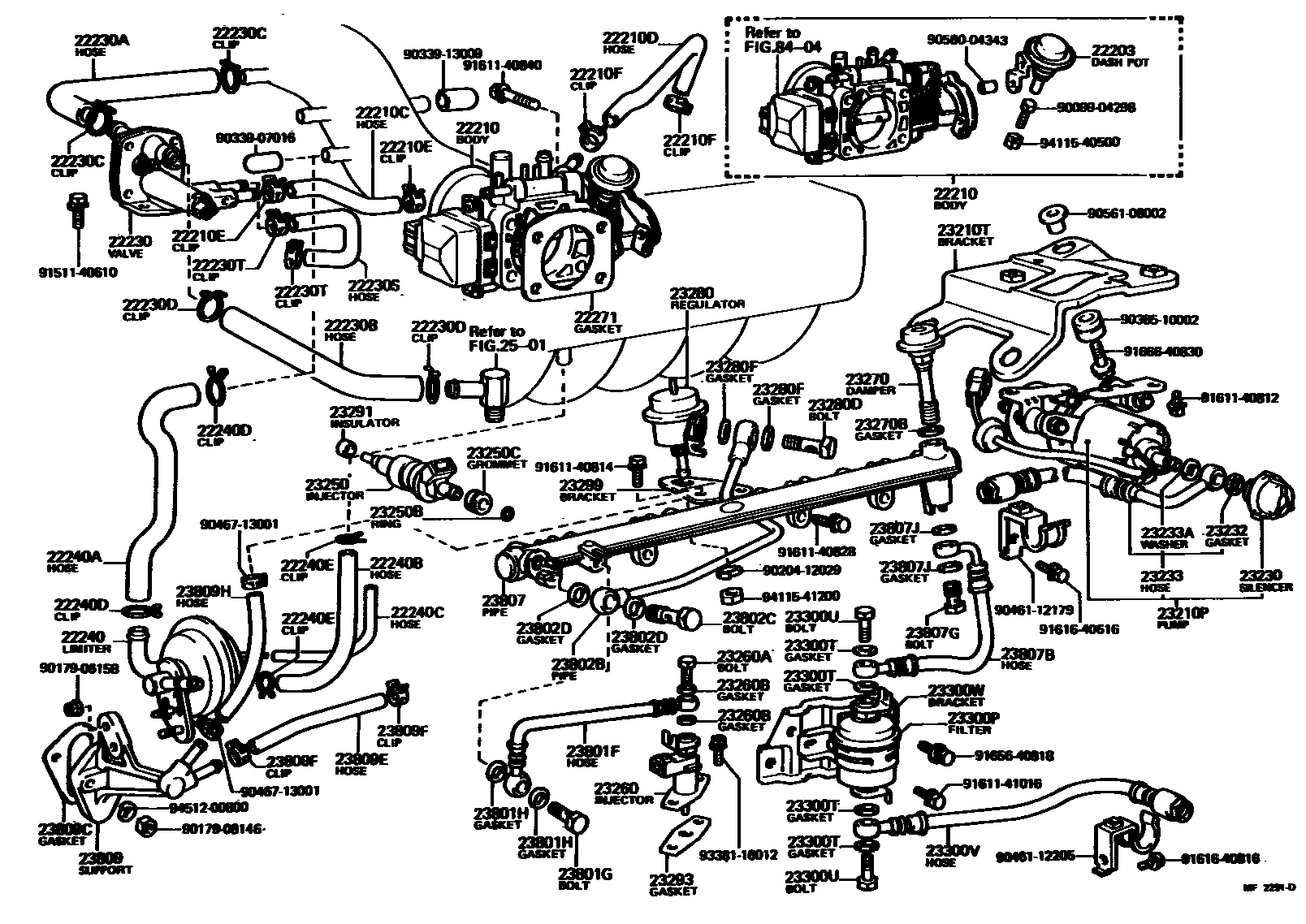

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22203-41020i197908-198008
22210BODY ASSY, THROTTLE
main22210-45030i197908-198008
22210CHOSE, WATER BY-PASS, NO.1
main16281-43010i197908-198008
22210DHOSE, WATER BY-PASS, NO.2
main16264-41050i198007-198008
main16264-45030i197908-198007
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13001i197908-198008
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13001i197908-198008
22230VALVE ASSY, AUXILIARY AIR
main22230-45010i197908-198008
22230AHOSE, AUXILIARY AIR VALVE, NO.1
main17343-41020i197908-198008
22230BHOSE, AUXILIARY AIR VALVE, NO.2
main17344-41010i197908-198008
22230CCLIP, AUXILIARY AIR VALVE HOSE, NO.1
main90467-21152i197908-198008
22230DCLIP, AUXILIARY AIR VALVE HOSE, NO.2
main90467-21152i197908-198008
22230SHOSE, WATER BY-PASS(FOR AUXILIARY AIR VALVE)
main16261-45010i197908-198008
22230TCLAMP OR CLIP, HOSE(FOR WATER BY-PASS)
main90467-13001i197908-198008
22240LIMITER ASSY, VACUUM
main22240-45020i197908-198008
22240AHOSE, VACUUM LIMITER, NO.1
main17342-41020i197908-198008
22240BHOSE, VACUUM LIMITER, NO.2
main17345-41020i197908-198008
22240CHOSE, VACUUM LIMITER, NO.3
main95411-10030i197908-198008
H,L=260
22240DCLIP, VACUUM LIMITER HOSE, NO.1
main90467-23002i197908-198008
22240ECLIP, VACUUM LIMITER HOSE, NO.2
main90467-17126i197908-198008
22271GASKET, THROTTLE BODY
main22271-41030i197908-198008
23210PPUMP ASSY, FUEL W/MOTOR & BRACKET
main23210-45041i197908-198008
main23210-45060i197908-198008
23210TBRACKET, FUEL PUMP
main23206-45030i197908-198008
main23206-45040i197908-198008
23230SILENCER ASSY
main23230-26080i197908-198008
23232GASKET(FOR FUEL PUMP HOSE)
main23232-26080i197908-198008
23233HOSE, FUEL PUMP
main90999-99067i197908-198008
main90999-99068i197908-198008
23233AWASHER(FOR FUEL PUMP HOSE)
main90099-01012i197908-198008
23250INJECTOR ASSY, FUEL
main23250-45010i197908-198002
main23250-45011i198002-198008
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i197908-198008
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i197908-198008
23260INJECTOR ASSY, COLD START FUEL
main23260-45010i197908-198008
23260ABOLT, UNION
main90401-10008i197908-198008
23260BGASKET
main90099-01459i197908-198008
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-41010i197908-198008
23270BGASKET(FOR PULSATION DAMPER HOSE)
main90430-17002i197908-198008
23280REGULATOR ASSY, FUEL PRESSURE
main23280-41030i197908-198008
23280DBOLT, UNION(FOR FUEL PIPE OR HOSE SET)
main90401-12097i197908-198008
23280FGASKET(FOR FUEL PRESSURE REGULATOR)
main90430-12005i197908-198008
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i197908-198008
23293GASKET, COLD START INJECTOR
main23293-34020i197908-198008
23299BRACKET, FUEL PRESSURE REGULATOR
main23299-41021i197908-198008
23300PFILTER, FUEL(FOR EFI)
main23300-45060i197908-198008
23300TGASKET(FOR FUEL FILTER)
main90430-12005i197908-198008
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i197908-198008
23300VHOSE, FUEL(FOR FUEL INLET)
main90923-01218i197908-198008
23300WBRACKET, FUEL FILTER
main23264-41010i197908-198008
23801FHOSE, FUEL, NO.1
main90923-01220i197908-198008
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12097i197908-198008
23801HGASKET(FOR FUEL PIPE)
main90430-12005i197908-198008
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-41010i197908-198008
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-12097i197908-198008
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-12005i197908-198008
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-45011i197908-198008
23807BHOSE, FUEL DELIVERY PIPE
main90923-01217i197908-198008
23807GBOLT, UNION PIPE FUEL DELIVARY INLET
main90401-14091i197908-198008
23807JGASKET, PIPE FUEL DELIVARY INLET
main90430-14002i197908-198008
23809SUPPORT SUB-ASSY, FUEL PIPE
main23849-41020i197908-198008
23809CGASKET, FUEL PIPE SUPPORT
main90923-05004i197908-198008
23809EHOSE, FUEL PIPE SUPPORT(FOR OUTLET)
main95335-08032i197908-198008
23809FCLIP(FOR FUEL PIPE SUPPORT)
main90467-13001i197908-198008
23809HHOSE, FUEL PIPE SUPPORT TO REGULATOR
main95335-08019i197908-198008
2501
8404
9009904298
9017906158
9017908146
9020412029
9033907016
9033913009
9038510002
9046112179
9046112205
9046713001
9056004343
9056108002
9151140610
9161140812
9161140814
9161140828
9161140840
9161141016
9161640616
9161640816
9165640818
9166640830
9338116012
9411540500
9411541200
9451200800

88 parts on this diagram · 1 diagram in section
