FUEL TANK & TUBE

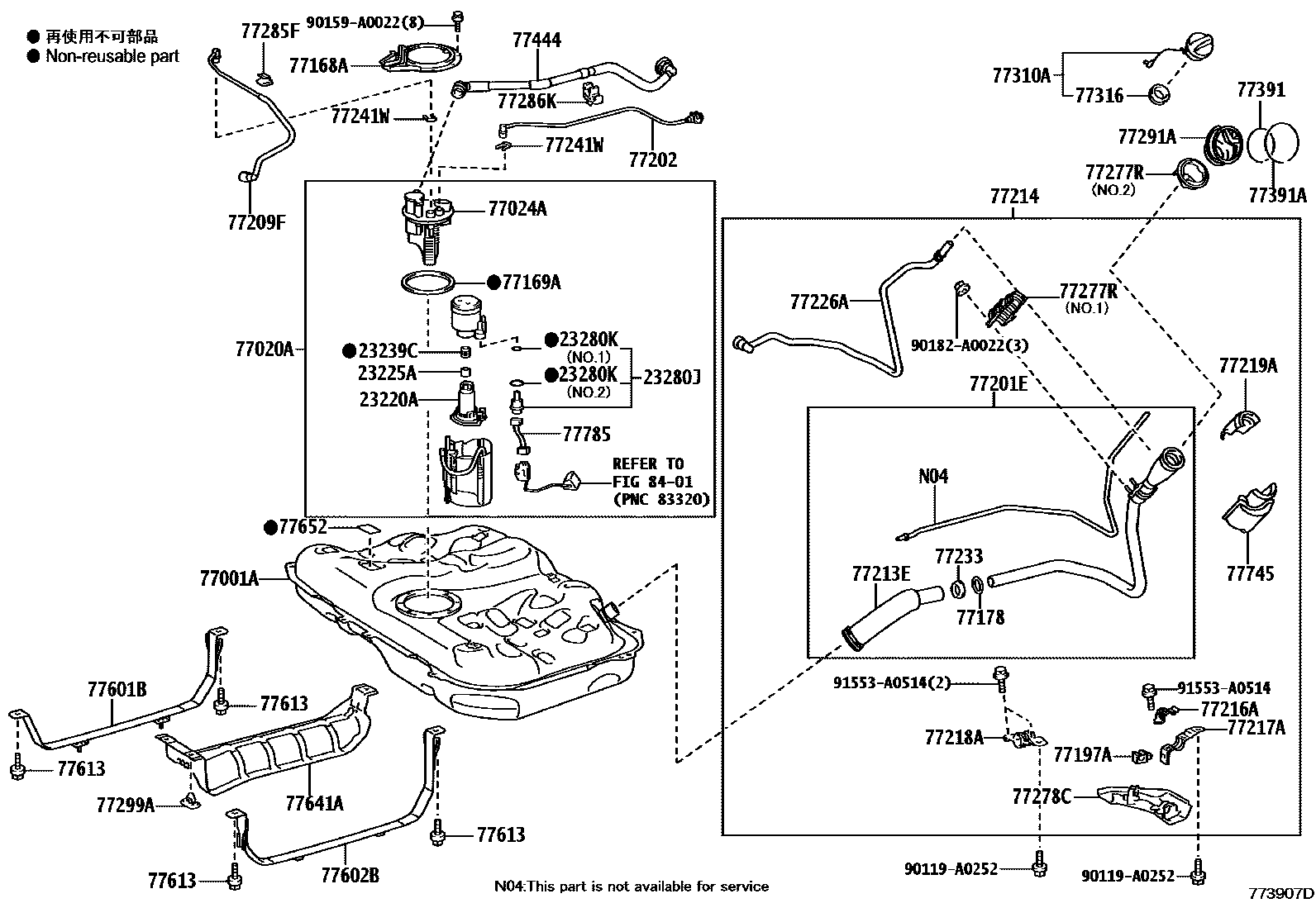

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-0P180i201510
23225ASPACER, FUEL PUMP
main23225-23010i201510
23239CSEAL, FUEL PUMP FILTER
main90301-A0021i201510
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-38020i201510
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201510
NO.1:REFER ILLUST.
main90301-15024i201510
NO.2:REFER ILLUST.
77001ATANK SUB-ASSY, FUEL
main77001-06190i201510
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-06297i201510
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-06221i201510
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33070i201510
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i201510
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-06010i201510
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
main77197-0R010i201510
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-07080i201510
77202TUBE SUB-ASSY, BREATHER
main77203-06070i201510
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-06052i201510
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-06060i201510
77214PIPE, FUEL TANK FILLER
main77210-07061i201510
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-06100i201510
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-06090i201510
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-06091i201510
(L)
main77218-33031i201510
(J)
77219ACOVER, FUEL TANK FILLER PIPE
main77219-06110i201510-201807
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-06120i201510
77233JOINT, FUEL HOSE
main77233-06030i201510
77241WCLIP, TUBE JOINT
main77241-06020i201510
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-06050i201510
NO.1:REFER ILLUST.
main77277-33100i201510
NO.2:REFER ILLUST.
77278CPROTECTOR, FUEL TANK FILLER PIPE, NO.2
main77278-06050i201510
77285FCLAMP, FUEL TUBE, NO.1
main77285-33110i201510
77286KCLAMP, FUEL TUBE, NO.2
main77286-06050i201510
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-06190i201510
77299ACLAMP, FUEL TUBE, NO.5
main77299-06070i201510
77310ACAP ASSY, FUEL TANK
main77300-07030i201510
77316GASKET, FUEL TANK CAP
main77316-06070i201510
77391RING, FUEL INLET BOX
main77391-06150i201510
77391ARING, FUEL INLET BOX
main77391-06160i201510
77444HOSE, FUEL TANK VENT
main77404-06100i201510
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-06150i201510
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-06150i201510
77613BOLT, FUEL TANK BAND SET
main90119-10971i201510
(J)
main90119-A0267i201510
(L)
77641APROTECTOR, FUEL TANK, NO.1
main77641-06010i201510
77652CUSHION, FUEL TANK, NO.1
main77651-20090i201510
77745FILTER, CHARCOAL CANISTER, NO.1
main77745-06060i201510-201807
77785HARNESS, FUEL PUMP
main77785-06120i201510-201709
main77785-06260i201710
8401
90119A0252
90159A0022
90182A0022
91553A0514

47 parts on this diagram · 3 diagrams in section
