FRONT FENDER APRON & DASH PANEL

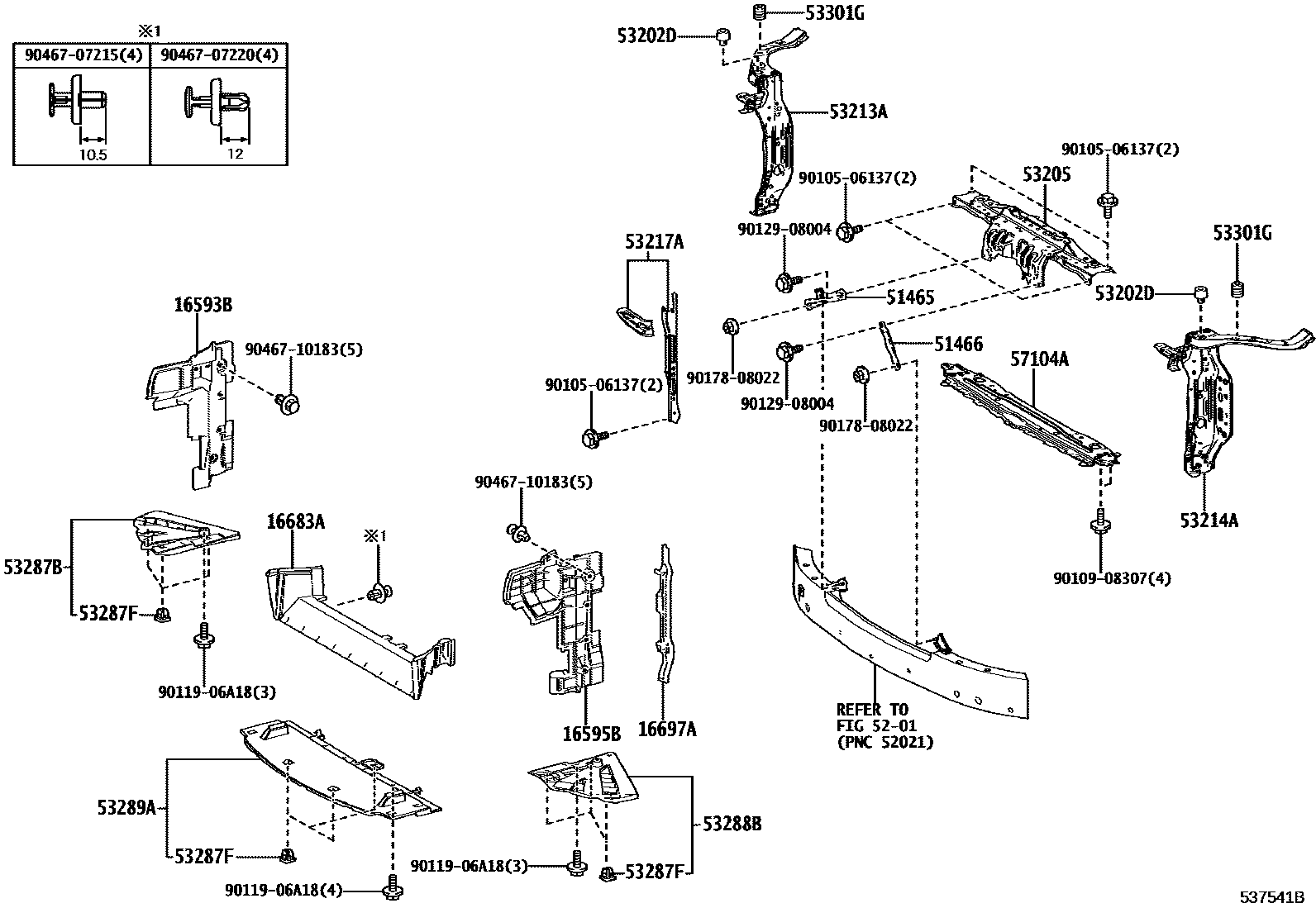

Parts diagram
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-77020i¥3,580202011-202411
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-77020i¥3,460202011-202411
16683APLATE, RADIATOR LOWER AIR GUIDE
main16683-77020i¥3,980202011-202411
16697APLATE, RADIATOR SIDE AIR GUIDE, REAR LH
main16697-77010i¥1,330202011-202411
51465BRACE, RADIATOR SUPPORT, UPPER RH
main51503-30040i¥400202011-202411
51466BRACE, RADIATOR SUPPORT, UPPER LH
main51465-30010i¥950202011-202110
sub51503-30040¥400
main51503-30040i¥400202110-202411
5201
53202DCUSHION, RADIATOR SUPPORT
main90541-09125i¥100202011-202411
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-62020i¥8,900202011-202411
53213ASUPPORT, RADIATOR, UPPER RH
main53202-62900i¥7,400202011-202411
53214ASUPPORT, RADIATOR, UPPER LH
main53203-62900i¥7,400202011-202411
53217ABRACE, HOOD LOCK SUPPORT
main53217-62900i¥2,480202011-202411
53287BEXTENSION, RADIATOR SUPPORT, RH
main53287-62010i¥3,710202011-202411
53287FGROMMET, NO.1
main90189-06237i¥100202011-202411
53288BEXTENSION, RADIATOR SUPPORT, LH
main53288-62010i¥3,710202011-202411
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-62010i¥9,100202011-202411
53301GCUSHION, HOOD BUMPER
main90541-15034i¥200202011-202411
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-11010i¥8,100202011-202411
9010506137
main90105-06137¥70
9010908307
main90109-08307¥80
9011906A18
main90119-06A18¥80
9012908004
main90129-08004¥200
9017808022
main90178-08022¥100
9046707215
main90467-07215¥80
9046707220
main90467-07220¥80
9046710183
main90467-10183¥110

26 parts on this diagram · 3 diagrams in section
