REAR BUMPER & BUMPER STAY

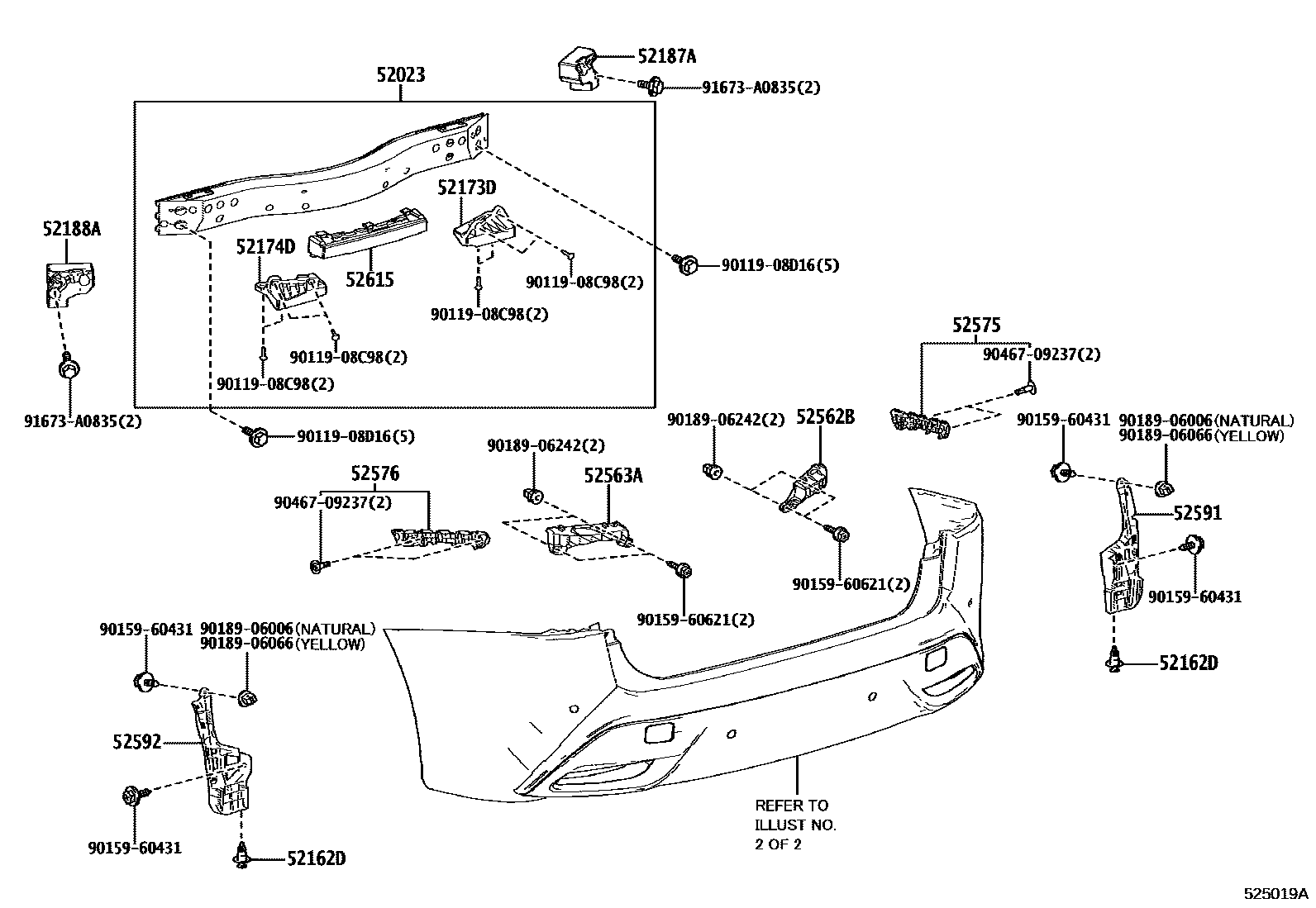

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-62050i202011-202411
CANADA SPEC
52162DPIECE, REAR BUMPER
main52161-16010i202011-202411
52173DREINFORCEMENT, REAR BUMPER BAR, RH
main52173-62010i202011-202411
CANADA SPEC
52174DREINFORCEMENT, REAR BUMPER BAR, LH
main52174-62010i202011-202411
CANADA SPEC
52187AREINFORCEMENT, REAR BUMPER ARM, RH
main52187-62020i202011-202411
52188AREINFORCEMENT, REAR BUMPER ARM, LH
main52188-62010i202011-202411
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-62010i202011-202411
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-62010i202011-202411
52575RETAINER, REAR BUMPER SIDE, RH
main52575-62020i202011-202411
52576RETAINER, REAR BUMPER SIDE, LH
main52576-62020i202011-202411
52591SEAL, REAR BUMPER SIDE, RH
main52591-62020i202011-202411
52592SEAL, REAR BUMPER SIDE, LH
main52592-62020i202011-202411
52615ABSORBER, REAR BUMPER ENERGY
main52615-62020i202011-202411
9011908C98
9011908D16
9015960431
9015960621
9018906006
9018906066
9018906242
9046709237
91673A0835

22 parts on this diagram · 3 diagrams in section
