OIL COOLER & TUBE (HEV OR BEV OR FCEV)

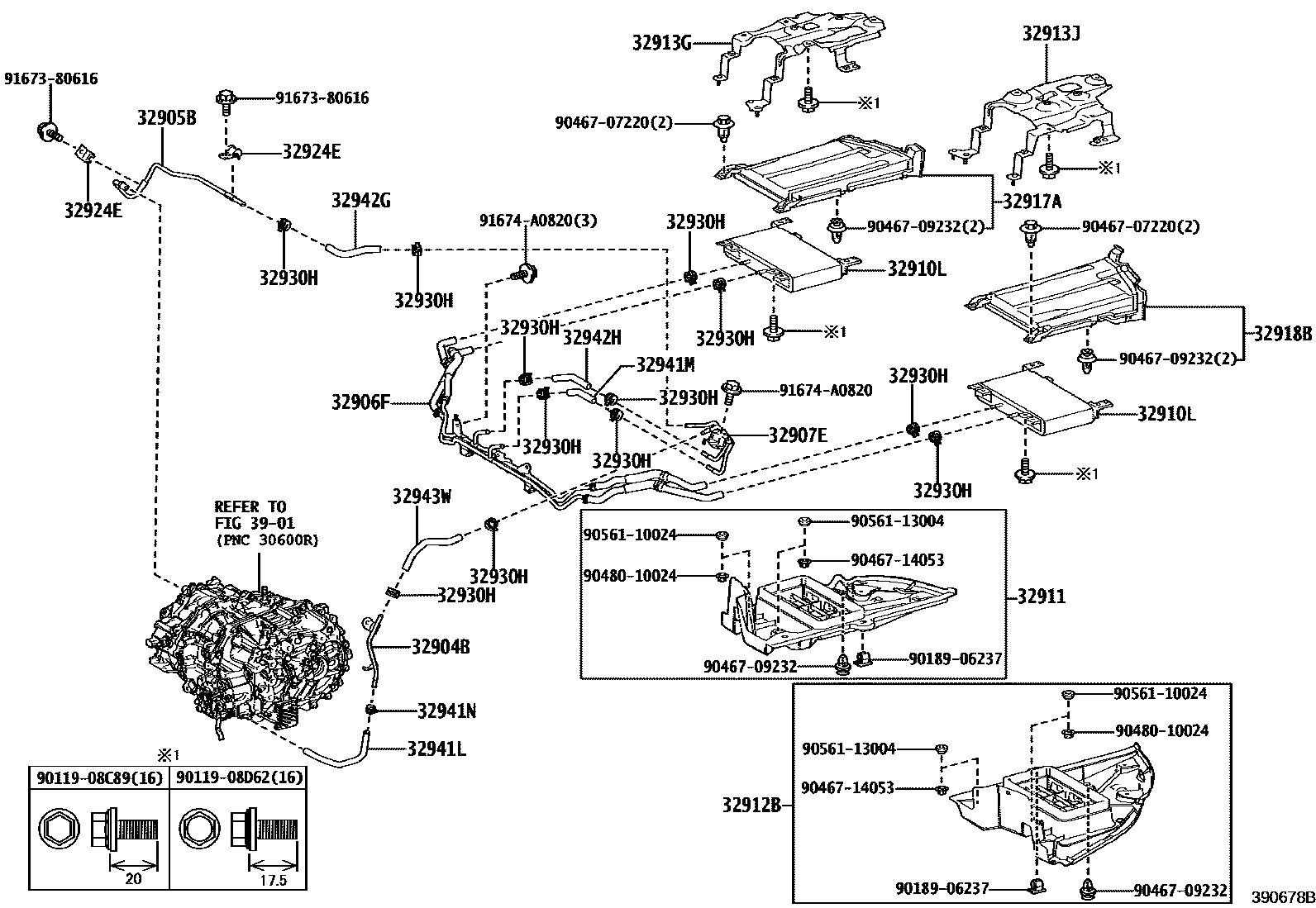

Parts diagram
32904BTUBE SUB-ASSY, OIL COOLER INLET
main32904-62010i¥980202011-202411
32905BTUBE SUB-ASSY, OIL COOLER OUTLET
main32905-62020i¥2,220202011-202411
32906FTUBE SUB-ASSY, OIL COOLER
main32960-62050i¥6,000202011-202411
32907ETUBE SUB-ASSY, OIL COOLER W/O HOSE
main32906-62030i¥2,600202011-202411
32910LCOOLER ASSY, OIL
main32910-62020i¥34,700202011-202403
sub32910-62021¥31,400
main32910-62021i¥31,400202403-202411
32911COVER, TRANSMISSION OIL COOLER UNDER, RH
main32911-62010i¥6,500202011-202411
32912BCOVER, TRANSMISSION OIL COOLER UNDER, LH
main32912-62010i¥6,600202011-202411
32913GBRACKET, TRANSMISSION OIL COOLER
main32913-62020i¥5,000202011-202411
32913JBRACKET, TRANSMISSION OIL COOLER, NO.2
main32914-62010i¥5,300202011-202411
32917ADUCT, TRANSMISSION OIL COOLER AIR
main32917-62010i¥5,400202011-202411
32918BDUCT, TRANSMISSION OIL COOLER AIR, LH
main32918-62010i¥5,300202011-202411
32924ECLAMP, OIL COOLER TUBE, NO.2
main32924-48010i¥200202011-202411
32930HCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-16004i¥180202011-202411
32941LHOSE, OIL COOLER INLET, NO.1
main32941-62010i¥1,160202011-202411
32941MHOSE, OIL COOLER INLET, NO.2
main32941-62040i¥620202011-202411
32941NCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-16004i¥180202011-202411
32942GHOSE, OIL COOLER OUTLET, NO.1
main32942-62020i¥850202011-202411
32942HHOSE, OIL COOLER OUTLET, NO.2
main32942-62030i¥850202011-202411
32943WHOSE, TRANSMISSION OIL COOLER
main32941-62030i¥1,140202011-202411
3901
9011908C89
main90119-08C89¥80
9011908D62
main90119-08D62¥80
9018906237
main90189-06237¥100
9046707220
main90467-07220¥80
9046709232
main90467-09232¥70
9046714053
main90467-14053¥100
9048010024
main90480-10024¥100
9056110024
main90561-10024¥70
9056113004
main90561-13004¥70
9167380616
main91673-80616¥60
91674A0820
main91674-A0820¥80

31 parts on this diagram · 1 diagram in section
