BRAKE MASTER CYLINDER

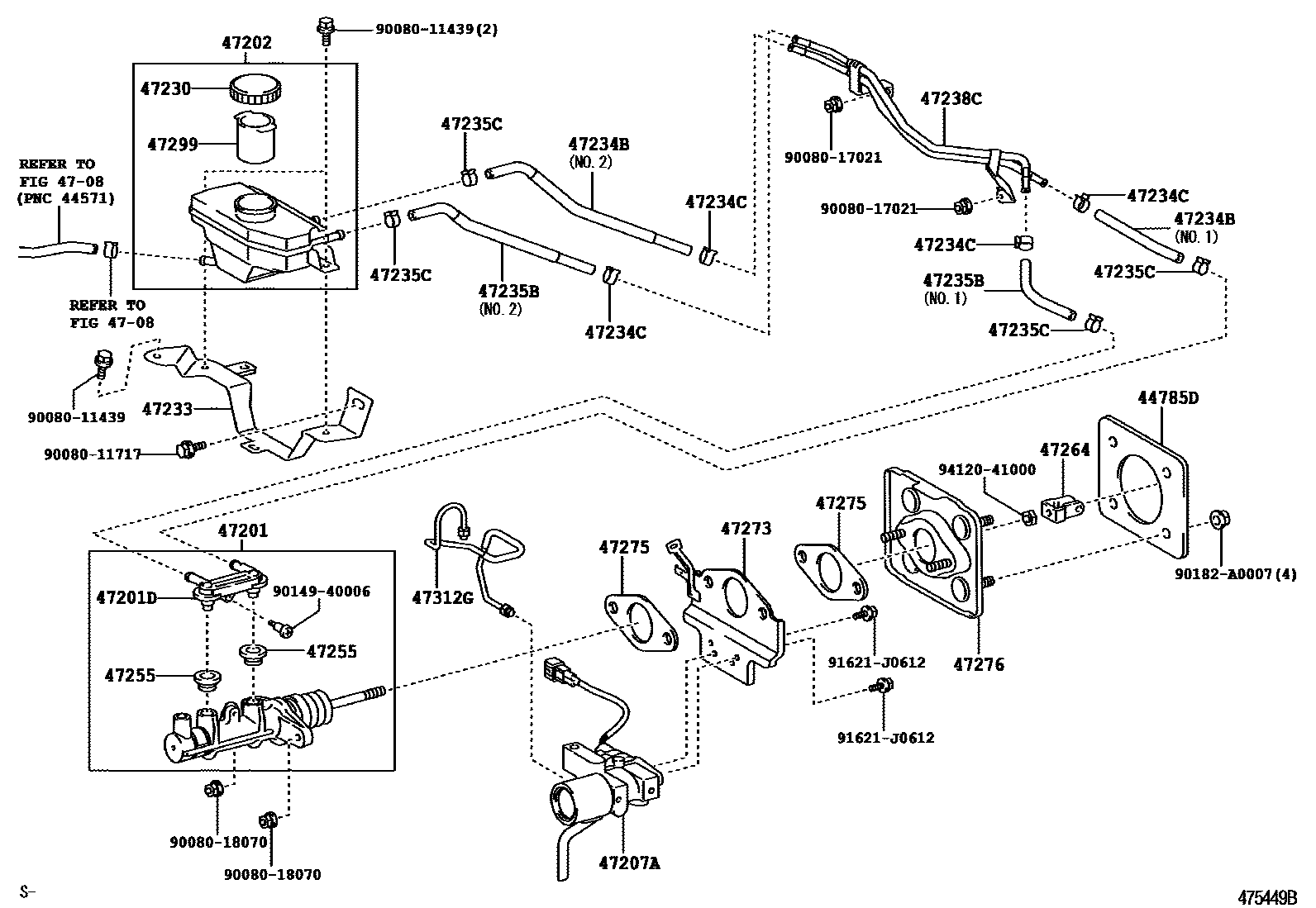

Parts diagram
44785DGASKET, BRAKE MASTER CYLINDER
main44785-47010i200610-200903
4708
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-33510i200610-200903
47201DUNION, BRAKE MASTER CYLINDER, NO.1
main90015-AM003i200610-200903
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-33100i200610-201101
main47220-33101i201101
47207ACYLINDER SUB-ASSY, BRAKE STROKE SIMULATOR
main47207-33010i200610-200903
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-58010i200610-200903
47233BRACKET, RESERVOIR
main47233-33010i200610-200903
47234BTUBE, RESERVOIR, NO.1
main47234-06010i200610-200903
NO.1
main47234-06020i200610-200903
NO.2
47234CCLIP(FOR RESERVOIR TUBE NO.1)
main96135-51300i200610-201104
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-06010i200610-200903
NO.1
main47235-06020i200610-200903
NO.2
47235CCLIP(FOR BRAKE MASTER CYLINDER RESERVOIR TUBE NO.2)
main90466-A0017i201104-201109
main96135-51300i200903-201104
47238CTUBE, RESERVOIR
main47238-06010i200610-200903
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200610-200903
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-63020i200610-200903
47273BRACKET, BRAKE STROKE SIMULATOR
main47273-48010i200610-200903
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i200610-200903
47276BRACKET, BRAKE MASTER CYLINDER
main47276-30040i200610-200903
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-30190i200610-200903
47312GTUBE, BRAKE STROKE SIMULATOR
main44255-33050i200610-200903
9008011439
9008011717
9008017021
9008018070
9014940006
90182A0007
91621J0612
9412041000

28 parts on this diagram · 1 diagram in section
