BRAKE MASTER CYLINDER

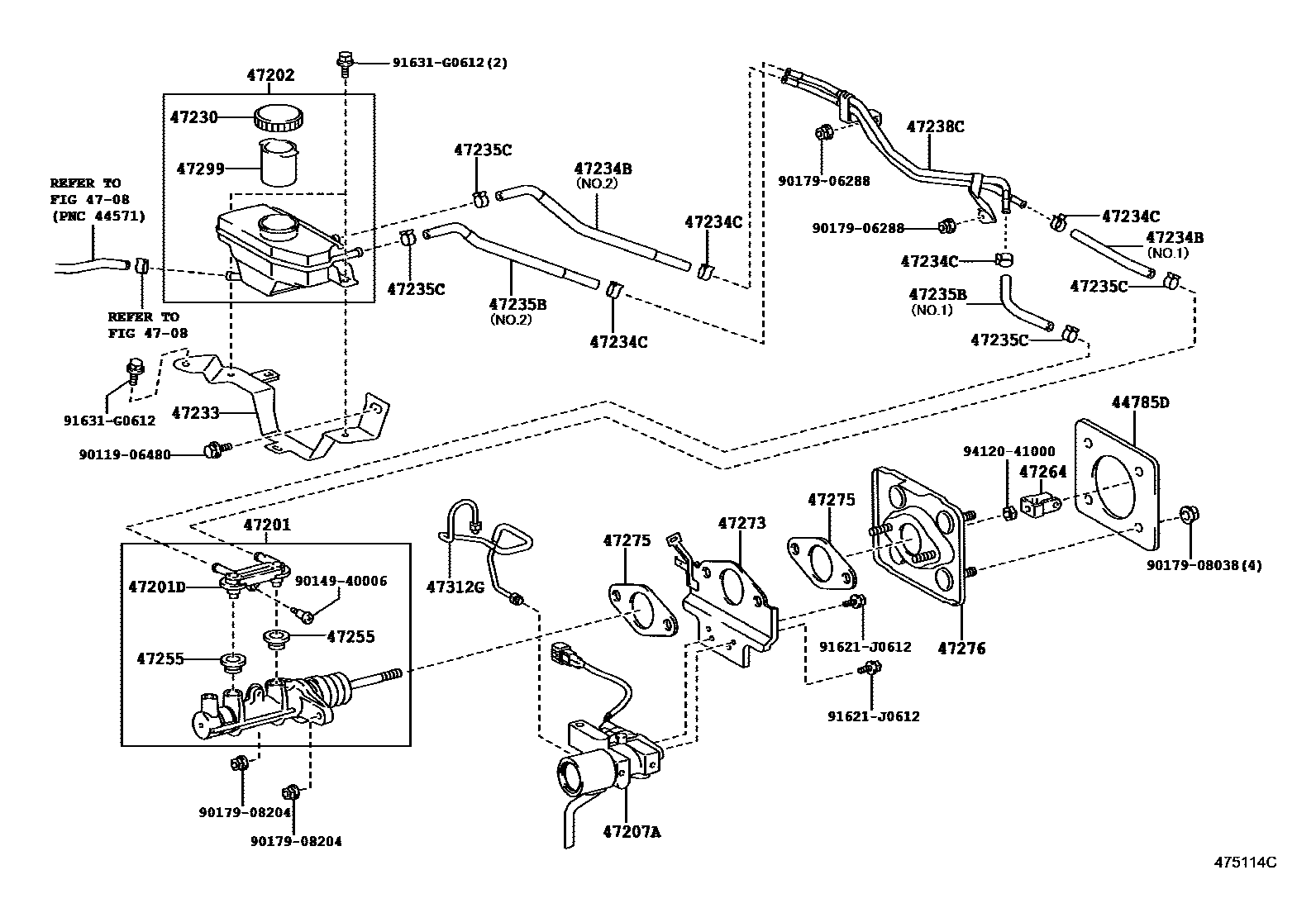

Parts diagram
44785DGASKET, BRAKE MASTER CYLINDER
main44785-47010i200603-201108
4708
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-33510i200603-201108
47201DUNION, BRAKE MASTER CYLINDER, NO.1
main90015-AM003i200603-201108
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-33100i200603-201101
main47220-33101i201101-201108
47207ACYLINDER SUB-ASSY, BRAKE STROKE SIMULATOR
main47207-33010i200603-201108
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-58010i200603-201108
47233BRACKET, RESERVOIR
main47233-33010i200603-201108
47234BTUBE, RESERVOIR, NO.1
main47234-33010i200603-201108
NO.1
main47234-33020i200603-201108
NO.2
47234CCLIP(FOR RESERVOIR TUBE NO.1)
main96135-51300i200603-201108
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-33010i200603-201108
NO.1
main47235-33020i200603-201108
NO.2
47235CCLIP(FOR BRAKE MASTER CYLINDER RESERVOIR TUBE NO.2)
main96135-51300i200603-200902
main96137-41501i200902-201108
47238CTUBE, RESERVOIR
main47238-33010i200603-201108
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200603-201108
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-63020i200603-201108
47273BRACKET, BRAKE STROKE SIMULATOR
main47273-48010i200603-201108
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i200603-201108
47276BRACKET, BRAKE MASTER CYLINDER
main47276-30040i200603-201108
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-30190i200603-201108
47312GTUBE, BRAKE STROKE SIMULATOR
main44255-33050i200603-201108
9011906480
9014940006
9017906288
9017908038
9017908204
91621J0612
91631G0612
9412041000

28 parts on this diagram · 1 diagram in section
