TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

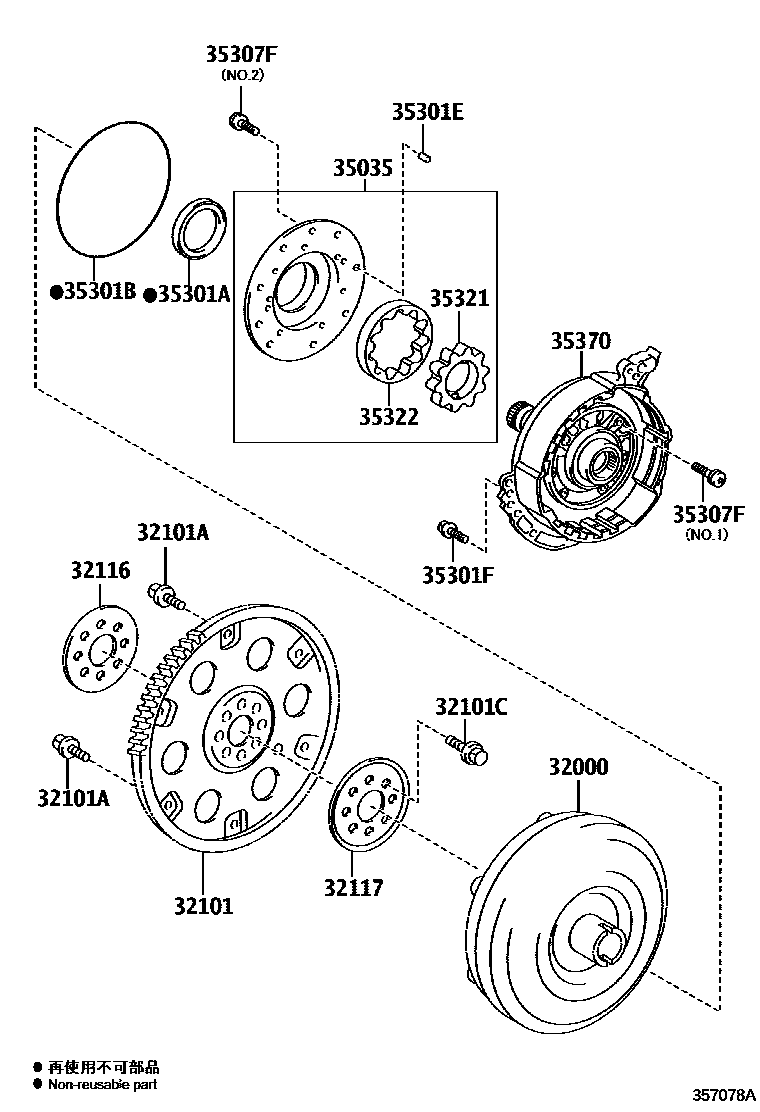

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-06050i201308-201402
TRANSAXLE NO.=XXNXXX
sub32000-06051
main32000-06051i201403-201505
TRANSAXLE NO.=XXNXXX
sub32000-06052
main32000-06052i201506-201612
TRANSAXLE NO.=XXNXXX
sub32000-33143
main32000-07021i200811-200906
sub32000-07022
main32000-07022i200906-201612
sub32000-33160
main32000-73010i200901-201106
sub32000-73011
main32000-73011i201205-201308
TRANSAXLE NO.=XXTXXX
sub32000-73012
main32000-73011i201106-201205
sub32000-73012
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-06050i201010-201205
(L)
main32101-0E010i201312
(L)
main32101-48010i200811-201312
main32101-48010i201312
(J)
main32101-73010i200901-201205
(J)
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i201205
*9-1.25PX12.4-7.3
main90109-09001i200811-201205
*9-1.25PX12.4-7.3,BLACK
main90119-09025i200811-201205
*9-1.25PX12.4-8.4,SILVER WHITE
main90119-09025i201205
*9-1.25PX12.4-8.4
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i200811-201205
*10-1.25PX18-13,(J)
main90105-10048i201205
*10-1.25PX18-13
main90105-12384i201205
*12-1.25PX21-15
main90105-12384i200901-201205
*12-1.25PX21-15,(J)
main90105-A0022i200811-201003
*10-1.25PX18-13,(L)
sub90105-10048
main90105-A0059i200901-201003
*12-1.25PX21-15,(L)
sub90105-12384
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i200901-201205
main32116-32020i200811-201205
32117SPACER, DRIVE PLATE, REAR
main32117-20060i200901-201205
main32117-32020i200811-201205
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-07010i200811-201109
sub35035-07011
main35035-07011i201109-201205
(L)
main35035-0R011i201308
main35035-33031i201211
(J)
main35035-73010i200901-200902
main35035-73011i200902-201107
sub35035-73012
main35035-73012i201107-201301
sub35035-33042
main35035-73013i201301-201308
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-43010i201211
(J)
main90311-43010i200901-201308
main90311-A0010i200811-201109
main90311-A0010i201109-201205
(L)
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-06010i201212
main35697-33010i201105-201308
main90301-99158i200901-201105
main90301-A0002i200811-201212
sub35697-06010
35301EPIN, STRAIGHT (FOR FRONT OIL PUMP)
main90250-08040i201211
(J)
main90250-08052i200901-201308
main90250-A0023i200811-201109
main90250-A0023i201109-201205
(L)
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-A0120i200811-201205
*8-1.25PX35-22
main91551-80835i200901-201308
*8-1.25PX35-22
35307FBOLT (FOR STATOR SHAFT)
main90148-60064i201211
(J),NO.1
main90148-60065i201211
(J),NO.2
main90148-60067i200901-201308
NO.1
main90148-60068i200901-201308
NO.2
main90148-A0010i201205
(L),NO.2
main90148-A0010i200811-201205
NO.2
main90148-A0011i200811-201205
NO.1
main90148-A0011i201205
(L),NO.1
35321GEAR, FRONT OIL PUMP DRIVE
main35321-07010i200811-201007
T=11.567,MARK 1
sub35321-07011
main35321-07011i201007-201212
T=11.567,MARK 1
sub35321-0R010
main35321-07020i200811-201007
T=11.567,MARK 2
sub35321-07021
main35321-07021i201007-201212
T=11.567,MARK 2
sub35321-0R020
main35321-07030i200811-201007
T=11.567,MARK 3
sub35321-07031
main35321-07031i201007-201212
T=11.567,MARK 3
sub35321-0R030
main35321-07040i200811-201007
T=11.567,MARK 4
sub35321-07041
main35321-07041i201007-201212
T=11.567,MARK 4
sub35321-0R040
main35321-07050i200811-201007
T=11.567,MARK 5
sub35321-07051
main35321-07051i201007-201212
T=11.567,MARK 5
sub35321-0R050
main35321-0R010i201212-201612
T=11.567,MARK 1,(L)
main35321-0R020i201212-201612
T=11.567,MARK 2,(L)
main35321-0R030i201212-201612
T=11.567,MARK 3,(L)
main35321-0R040i201212-201612
T=11.567,MARK 4,(L)
main35321-0R050i201212-201612
T=11.567,MARK 5,(L)
main35321-0R060i201308-201612
T=11.567,MARK 1,(L)
main35321-0R070i201308-201612
T=11.567,MARK 2,(L)
main35321-0R080i201308-201612
T=11.567,MARK 3,(L)
main35321-0R090i201308-201612
T=11.567,MARK 4,(L)
main35321-0R100i201308-201612
T=11.567,MARK 5,(L)
main35321-33110i200901-201010
T=11.567,MARK 1
sub35321-33111
main35321-33111i201205-201612
T=11.567,MARK 1,(J)
main35321-33111i201010-201205
T=11.567,MARK 1
main35321-33120i200901-201010
T=11.567,MARK 2
sub35321-33121
main35321-33121i201205-201612
T=11.567,MARK 2,(J)
main35321-33121i201010-201205
T=11.567,MARK 2
main35321-33130i200901-201010
T=11.567,MARK 3
sub35321-33131
main35321-33131i201205-201612
T=11.567,MARK 3,(J)
main35321-33131i201010-201205
T=11.567,MARK 3
main35321-33140i200901-201010
T=11.567,MARK 4
sub35321-33141
main35321-33141i201205-201612
T=11.567,MARK 4,(J)
main35321-33141i201010-201205
T=11.567,MARK 4
main35321-33150i200901-201010
T=11.567,MARK 5
sub35321-33151
main35321-33151i201205-201612
T=11.567,MARK 5,(J)
main35321-33151i201010-201205
T=11.567,MARK 5
main35321-73010i201301-201308
T=11.567,MARK 1
main35321-73020i201301-201308
T=11.567,MARK 2
main35321-73030i201301-201308
T=11.567,MARK 3
main35321-73040i201301-201308
T=11.567,MARK 4
main35321-73050i201301-201308
T=11.567,MARK 5
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-07010i200811-201212
T=11.567,MARK 1
sub35322-0R010
main35322-07020i200811-201212
T=11.567,MARK 2
sub35322-0R020
main35322-07030i200811-201212
T=11.567,MARK 3
sub35322-0R030
main35322-07040i200811-201212
T=11.567,MARK 4
sub35322-0R040
main35322-07050i200811-201212
T=11.567,MARK 5
sub35322-0R050
main35322-0R010i201212-201612
T=11.567,MARK 1,(L)
main35322-0R020i201212-201612
T=11.567,MARK 2,(L)
main35322-0R030i201212-201612
T=11.567,MARK 3,(L)
main35322-0R040i201212-201612
T=11.567,MARK 4,(L)
main35322-0R050i201212-201612
T=11.567,MARK 5,(L)
main35322-0R060i201308-201612
T=11.567,MARK 1,(L)
main35322-0R070i201308-201612
T=11.567,MARK 2,(L)
main35322-0R080i201308-201612
T=11.567,MARK 3,(L)
main35322-0R090i201308-201612
T=11.567,MARK 4,(L)
main35322-0R100i201308-201612
T=11.567,MARK 5,(L)
main35322-33110i200901-201205
T=11.567,MARK 1
main35322-33110i201205-201612
T=11.567,MARK 1,(J)
main35322-33120i201205-201612
T=11.567,MARK 2,(J)
main35322-33120i200901-201205
T=11.567,MARK 2
main35322-33130i200901-201205
T=11.567,MARK 3
main35322-33130i201205-201612
T=11.567,MARK 3,(J)
main35322-33140i200901-201205
T=11.567,MARK 4
main35322-33140i201205-201612
T=11.567,MARK 4,(J)
main35322-33150i201205-201612
T=11.567,MARK 5,(J)
main35322-33150i200901-201205
T=11.567,MARK 5
main35322-73010i201301-201308
T=11.567,MARK 1
main35322-73020i201301-201308
T=11.567,MARK 2
main35322-73030i201301-201308
T=11.567,MARK 3
main35322-73040i201301-201308
T=11.567,MARK 4
main35322-73050i201301-201308
T=11.567,MARK 5
35370SHAFT ASSY, STATOR
main35370-07010i201109-201205
(L)
main35370-07010i200811-201109
main35370-0R011i201308
main35370-33031i201211
(J)
main35370-73010i200901-200902
main35370-73011i200902-201107
sub35370-73012
main35370-73012i201107-201301
sub35370-33042
main35370-73013i201301-201308

15 parts on this diagram · 1 diagram in section
