E
EPC Data

ALTERNATOR

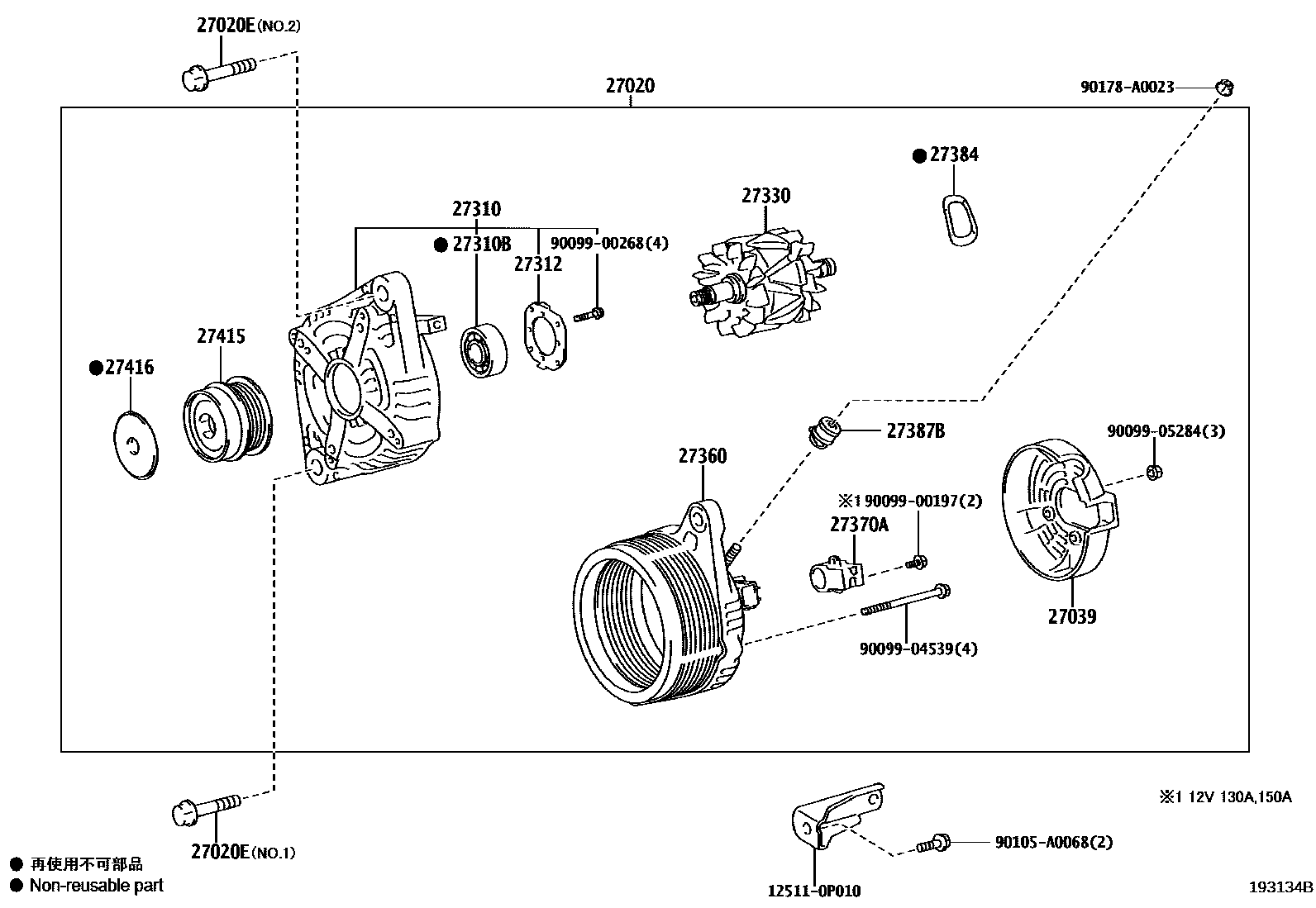

Parts diagram
27020ALTERNATOR ASSY
main27060-0P141i200811-201205
12V 100A
main27060-0P151i200811-201205
12V 130A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27060-0P151i200811-201205
12V 130A,TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0P151i200811-201205
12V 130A,OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27060-0P151i200811-201205
12V 130A,OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0P151i200811-201205
12V 130A,OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27060-0P151i200811-201205
12V 130A,SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0P151i200811-201205
12V 130A,SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27060-0P151i200811-201205
12V 130A,WITH(POWER OUTLET:120V)
main27060-0P151i200811-201205
12V 130A,TOWING PACKAGE-WITH
main27060-0P151i201205
12V 130A
main27060-0P241i200811-201205
12V 150A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27060-0P241i200811-201205
12V 150A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27060-0P241i200811-201205
12V 150A,TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27060-0P241i200811-201205
12V 150A,TOWING PACKAGE-WITH&WITH(POWER OUTLET:120V)
main27060-0P241i200811-201205
12V 150A,OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27060-0P241i200811-201205
12V 150A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0P241i201205-201308
12V 150A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-C + MEMORY + REVERSE TILT&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0P241i201205
12V 150A,TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-D + ELECTRIC RETRACTABLE&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27060-0V020i200901-201205
12V 130A
main27060-0V030i200901-201205
12V 150A,WITH(POWER OUTLET:120V)
main27060-0V030i200901-201205
12V 150A,TOWING PACKAGE-WITH
main27060-0V030i200901-201205
12V 150A,TOWING PACKAGE-WITH&WITH(POWER OUTLET:120V)
27020EBOLT(FOR ALTERNATOR)
main90105-A0107i200811-201205
NO.1
main90105-A0129i200811-201205
NO.2
27039COVER, ALTERNATOR REAR END
main27039-0A110i200811-200906
main27039-0T040i200901-201205
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0P140i200811-201205
main27310-0V010i200901-201205
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10033i200811-201205
27312PLATE, RETAINER
main27312-72100i200811-201205
27330ROTOR ASSY, ALTERNATOR
main27330-0A100i200811-201205
SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27330-0A100i200811-201205
TOWING PACKAGE-WITH
main27330-0A100i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27330-0A100i200811-201205
TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27330-0A100i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27330-0A100i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27330-0A100i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27330-0A100i200811-201205
SEAT HEATER-WITH(DRIVER & PASSENGER)
main27330-0A100i200811-201205
WITH(POWER OUTLET:120V)
main27330-0A100i200901-201205
main27330-0A110i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER& PASSENGER)&WITH(POWER OUTLET:120V)
main27330-0A110i200811-201205
TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27330-0A110i200811-201205
TOWING PACKAGE-WITH&WITH(POWER OUTLET:120V)
main27330-0A110i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27330-0A110i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER& PASSENGER)
main27330-0A110i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27330-0A110i200901-201205
TOWING PACKAGE-WITH
main27330-0A110i200901-201205
WITH(POWER OUTLET:120V)
main27330-0A110i201205-201308
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-C + MEMORY + REVERSE TILT&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27330-0A110i201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-D + ELECTRIC RETRACTABLE&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27330-0F060i200811-201205
27360COIL ASSY, ALTERNATOR
main27360-0P140i200811-201205
main27360-0P150i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27360-0P150i200811-201205
TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27360-0P150i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main27360-0P150i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27360-0P150i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27360-0P150i200811-201205
SEAT HEATER-WITH(DRIVER & PASSENGER)
main27360-0P150i200811-201205
SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27360-0P150i200811-201205
WITH(POWER OUTLET:120V)
main27360-0P150i200811-201205
TOWING PACKAGE-WITH
main27360-0P150i201205
main27360-0P240i200811-201205
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27360-0P240i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&WITH(POWER OUTLET:120V)
main27360-0P240i200811-201205
TOWING PACKAGE-WITH&SEAT HEATER-WITH(DRIVER & PASSENGER)&WITH(POWER OUTLET:120V)
main27360-0P240i200811-201205
TOWING PACKAGE-WITH&WITH(POWER OUTLET:120V)
main27360-0P240i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER& PASSENGER)
main27360-0P240i200811-201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-WITH(HEATER)&SEAT HEATER-WITH(DRIVER& PASSENGER)&WITH(POWER OUTLET:120V)
main27360-0P240i201205-201308
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-C + MEMORY + REVERSE TILT&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27360-0P240i201205
TOWING PACKAGE-WITH&OUTSIDE REAR VIEW MIRROR-D + ELECTRIC RETRACTABLE&SEAT HEATER-WITH(DRIVER & PASSENGER)
main27360-0V020i200901-201205
main27360-0V030i200901-201205
WITH(POWER OUTLET:120V)
main27360-0V030i200901-201205
TOWING PACKAGE-WITH
main27360-0V030i200901-201205
TOWING PACKAGE-WITH&WITH(POWER OUTLET:120V)
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-0P020i200901-201205
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-0P020i200811-201205
27384WASHER
main27384-0A020i200811-201205
27387INSULATOR, TERMINAL
main27387-0V060i201010-201205
main27387-20130i200901-201010
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-0V060i201010-201205
main27387-20130i200811-201010
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W110i200901-201307
main27415-0W111i201308-201612
main27415-0W130i200811-201306
main27415-0W131i201307-201612
27416CAP, ALTERNATOR PULLEY
main27416-0W050i200811-201612
125110P010BRACKET, ALTERNATOR, NO.1
9009900197
9009900268
9009904539
9009905284
90105A0068
90178A0023

22 parts on this diagram · 2 diagrams in section
