TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

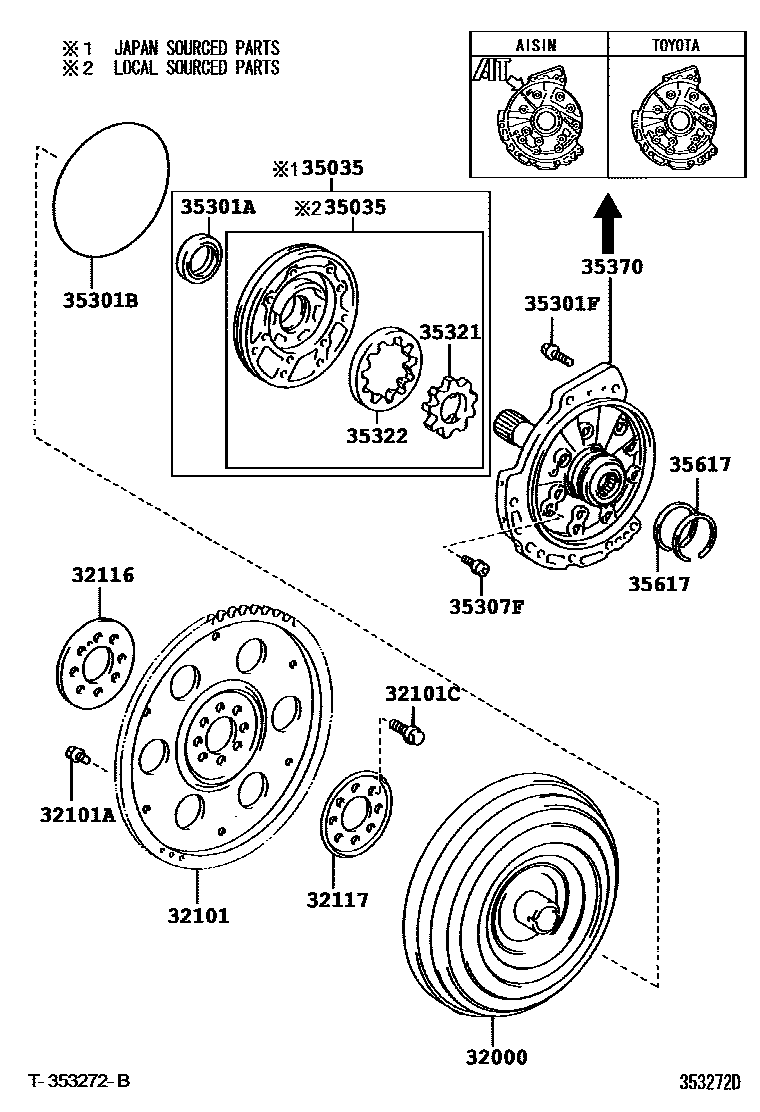

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-06020i200307-200503
(L)
main32000-08010i200307-200812
(L)
main32000-33090i200307-200503
(J)
sub32000-33080
main32000-44060i200503-200808
main32000-48040i200501-200812
(J)
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-06010i200307-200808
(L)
sub32101-48010
main32101-06030i200307-200808
(L)
main32101-28040i200307-200808
(J)
main32101-48010i200307-200808
(J)
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i200307-200605
*9-1.25PX12.4-7.3,GREEN
main90109-09001i200605-200808
*9-1.25PX12.4-7.3,BLACK
main90119-09025i200307-200605
*9-1.25PX12.4-8.4,YELLOW
main90119-09025i200605-200808
*9-1.25PX12.4-8.4,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i200307-200808
*10-1.25PX18-13
main90105-10048i200505-200605
*10-1.25PX18-13,(J)
main90105-12184i200708-200808
*12-1.25PX22-16,(J)
sub90105-12384
main90105-A0022i200505-200605
*10-1.25PX18-13,(L)
sub90105-10048
main90105-A0060i200708-200808
*12-1.25PX22-16,(L)
sub90105-12184
main90105-A0060i200307-200708
*12-1.25PX22-16
sub90105-12184
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i200307-200808
main32116-32020i200307-200808
32117SPACER, DRIVE PLATE, REAR
main32117-20060i200307-200808
main32117-32020i200307-200808
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-06010i200307-200503
(L)
main35035-08010i200307-200808
(L)
main35035-21020i200307-200503
(J),TOYOTA
sub35035-28010
main35035-28010i200307-200503
(J),AISIN
sub35035-12070
main35035-33020i200501-200808
(J)
sub35035-12080
main35035-33020i200503-200605
sub35035-12080
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90080-31068i200307-200808
(L)
main90311-38083i200307-200808
(J)
main90311-38083i200503-200605
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90080-30078i200307-200808
(L)
main90301-99099i200503-200605
main90301-99099i200307-200808
(J)
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90080-10236i200307-200808
*8-1.25PX28-28,TOYOTA:REFER 35-01
main90080-10236i200307-200503
*8-1.25PX28-28,(L)
main90105-08050i200307-200503
*8-1.25PX28-28,(J)
main90105-08050i200503-200808
*8-1.25PX28-28
main90105-08198i200501-200808
*8-1.25PX28-28,AISIN:REFER 35-01
35307FBOLT (FOR STATOR SHAFT)
main90080-14044i200307-200808
(L)
main90148-60027i200307-200808
(J)
main90148-60027i200503-200605
35321GEAR, FRONT OIL PUMP DRIVE
main35321-06010i200307-200503
T=10.690-10.699,(L)
main35321-06020i200307-200503
T=10.700-10.709,(L)
main35321-06030i200307-200503
T=10.710-10.720,(L)
main35321-06040i200307-200503
T=10.721-10.730,(L)
main35321-06050i200307-200503
T=10.731-10.740,(L)
main35321-08010i200307-200808
T=11.715,MARK A,(L)
main35321-08020i200307-200808
T=11.715,MARK B,(L)
main35321-08030i200307-200808
T=11.715,MARK C,(L)
main35321-08040i200307-200808
T=11.715,MARK D,(L)
main35321-08050i200307-200808
T=11.715,MARK E,(L)
main35321-21060i200307-200503
T=10.690-10.699,(J)
sub35321-28060
main35321-21070i200307-200503
T=10.700-10.709,(J)
sub35321-28070
main35321-21080i200307-200503
T=10.710-10.720,(J)
sub35321-28080
main35321-21090i200307-200503
T=10.721-10.730,(J)
sub35321-28090
main35321-21100i200307-200503
T=10.731-10.740,(J)
sub35321-28100
main35321-28060i200307-200503
T=10.715,MARK 1,(J)
main35321-28070i200307-200503
T=10.715,MARK 2,(J)
main35321-28080i200307-200503
T=10.715,MARK 3,(J)
main35321-28090i200307-200503
T=10.715,MARK 4,(J)
main35321-28100i200307-200503
T=10.715,MARK 5,(J)
main35321-33060i200503-200808
T=11.715,MARK A
main35321-33060i200501-200808
T=11.715,MARK A,(J)
main35321-33070i200503-200808
T=11.715,MARK B
main35321-33070i200501-200808
T=11.715,MARK B,(J)
main35321-33080i200503-200808
T=11.715,MARK C
main35321-33080i200501-200808
T=11.715,MARK C,(J)
main35321-33090i200501-200808
T=11.715,MARK D,(J)
main35321-33090i200503-200808
T=11.715,MARK D
main35321-33100i200503-200808
T=11.715,MARK E
main35321-33100i200501-200808
T=11.715,MARK E,(J)
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-06010i200307-200503
T=10.690-10.699,(L)
main35322-06020i200307-200503
T=10.700-10.709,(L)
main35322-06030i200307-200503
T=10.710-10.720,(L)
main35322-06040i200307-200503
T=10.721-10.730,(L)
main35322-06050i200307-200503
T=10.731-10.740,(L)
main35322-08010i200307-200808
T=11.715,MARK A,(L)
main35322-08020i200307-200808
T=11.715,MARK B,(L)
main35322-08030i200307-200808
T=11.715,MARK C,(L)
main35322-08040i200307-200808
T=11.715,MARK D,(L)
main35322-08050i200307-200808
T=11.715,MARK E,(L)
main35322-21060i200307-200503
T=10.690-10.699,(J)
sub35322-28060
main35322-21070i200307-200503
T=10.700-10.709,(J)
sub35322-28070
main35322-21080i200307-200503
T=10.710-10.720,(J)
sub35322-28080
main35322-21090i200307-200503
T=10.721-10.730,(J)
sub35322-28090
main35322-21100i200307-200503
T=10.731-10.740,(J)
sub35322-28100
main35322-28060i200307-200503
T=10.715,MARK 1,(J)
main35322-28070i200307-200503
T=10.715,MARK 2,(J)
main35322-28080i200307-200503
T=10.715,MARK 3,(J)
main35322-28090i200307-200503
T=10.715,MARK 4,(J)
main35322-28100i200307-200503
T=10.715,MARK 5,(J)
main35322-33060i200503-200808
T=11.715,MARK A
main35322-33060i200501-200808
T=11.715,MARK A,(J)
main35322-33070i200503-200808
T=11.715,MARK B
main35322-33070i200501-200808
T=11.715,MARK B,(J)
main35322-33080i200503-200808
T=11.715,MARK C
main35322-33080i200501-200808
T=11.715,MARK C,(J)
main35322-33090i200501-200808
T=11.715,MARK D,(J)
main35322-33090i200503-200808
T=11.715,MARK D
main35322-33100i200503-200808
T=11.715,MARK E
main35322-33100i200501-200808
T=11.715,MARK E,(J)
35370SHAFT ASSY, STATOR
main35370-06010i200307-200808
(L)
main35370-21020i200307-200503
(J),TOYOTA
sub35370-28010
main35370-28010i200501-200808
(J)
sub35370-12110
main35370-28010i200307-200503
(J),AISIN
sub35370-12110
main35370-28010i200503-200605
sub35370-12110
35617RING, CLUTCH DRUM OIL SEAL
main35613-21010i200307-200808

15 parts on this diagram · 3 diagrams in section
