EPC Data

CYLINDER BLOCK

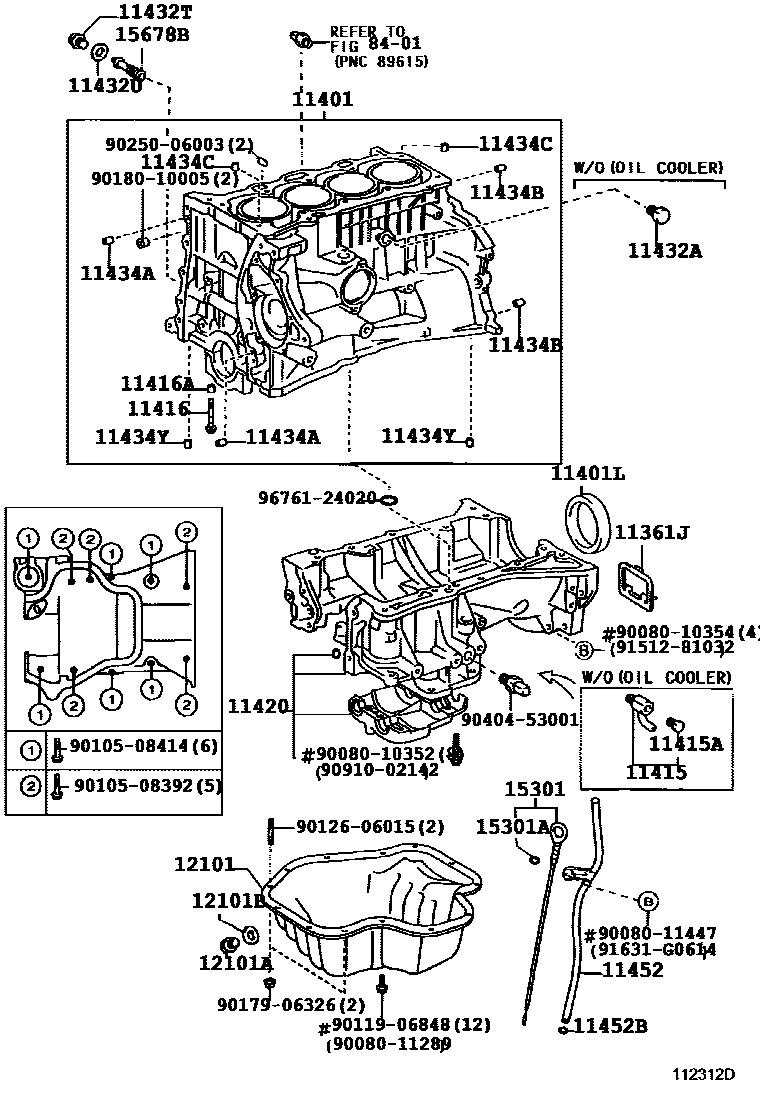

Parts diagram
11361JCOVER, FLYWHEEL HOUSING UNDER
main11361-28010i200107-200212
11401BLOCK SUB-ASSY, CYLINDER
main11401-09100i199806-199908
(L)
main11401-09101i199908-200101
(L)
main11401-09102i200101-200212
(L)
main11401-09150i199806-200107
main11401-29515i199806-200107
(J)
main11401-29516i200107-200212
(J)
main11410-09050i200107-200212
(L)
main11410-29105i200107-200212
(J)
11401LSEAL, ENGINE REAR OIL
main90080-31073i200107-200212
(L)
main90311-89003i200107-200212
(J)
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i199806-200212
main90910-09107i199908-200107
main90910-09120i200107-200212
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-52001i199806-199908
main90910-09087i199806-200212
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10028i199806-200107
main90910-02114i199806-200212
main90910-02124i200107-200212
11416APIN, RING(FOR CRANKSHAFT BEARING CAP SET)
main90253-13017i200107-200212
11420CRANKCASE ASSY, STIFFENING
main11420-0H011i200111-200212
(L)
main11420-0H900i200107-200111
(L)
main11420-28011i200112-200212
(J)
main11420-28901i200107-200112
(J)
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-51006i199806-200107
main90345-52001i200107-200212
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-14013i200107-200212
main90341-20013i199806-200212
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-14009i200107-200212
main90430-16009i199806-200212
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08074i200107-200212
L=15,OD=8
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i199806-200212
L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-04097i199806-200212
L=12,OD=4.0
main90253-14003i200107-200212
L=12,OD=14
11434YPIN, STRAIGHT(FOR OIL PAN)
main90250-04097i199806-200212
main90250-08074i200107-200212
11452GUIDE, OIL LEVEL GAGE
main11452-03020i199806-200107
(L)
main11452-0A020i199806-200212
(L)
main11452-0H010i200107-200212
ENGINE NO.=7XXXXXX-9XXXXXX
main11452-20020i199806-200212
(J)
main11452-28010i200107-200212
ENGINE NO.=0XXXXXX-3XXXXXX OR 4XXXXXX-6XXXXXX
main11452-74070i199806-200107
(J)
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i199806-200212
12101PAN SUB-ASSY, OIL
main12101-03031i199806-200107
(L)
main12101-0H010i200107-200212
(L)
main12101-28030i200107-200212
(J)
main12101-74111i199806-200107
(J)
main12111-0A020i199806-199908
(L)
main12111-0A021i199908-200202
(L)
main12111-0A030i200202-200212
(L)
main12111-20032i199806-200212
(J)
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i200210-200212
main90341-12026i199806-200210
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199806-200212
15301GAGE SUB-ASSY, OIL LEVEL
main15301-0H010i200107-200212
ENGINE NO.=7XXXXXX-9XXXXXX
main15301-20021i199806-200212
main15301-28020i200107-200212
ENGINE NO.=0XXXXXX-3XXXXXX OR 4XXXXXX-6XXXXXX
main15301-74110i199806-200107
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i200107-200212
ENGINE NO.=7XXXXXX-9XXXXXX
main96741-19005i200107-200212
ENGINE NO.=0XXXXXX-3XXXXXX OR 4XXXXXX-6XXXXXX
15678BFILTER, OIL CONTROL VALVE
main15678-28010i200107-200212
8401
9008010352
9008010354
9008011289
9008011447
9010508392
9010508414
9011906848
9012606015
9017906326
9018010005
9025006003
9040453001
9091002142
9151281032
91631G0614
9676124020

40 parts on this diagram · 3 diagrams in section
