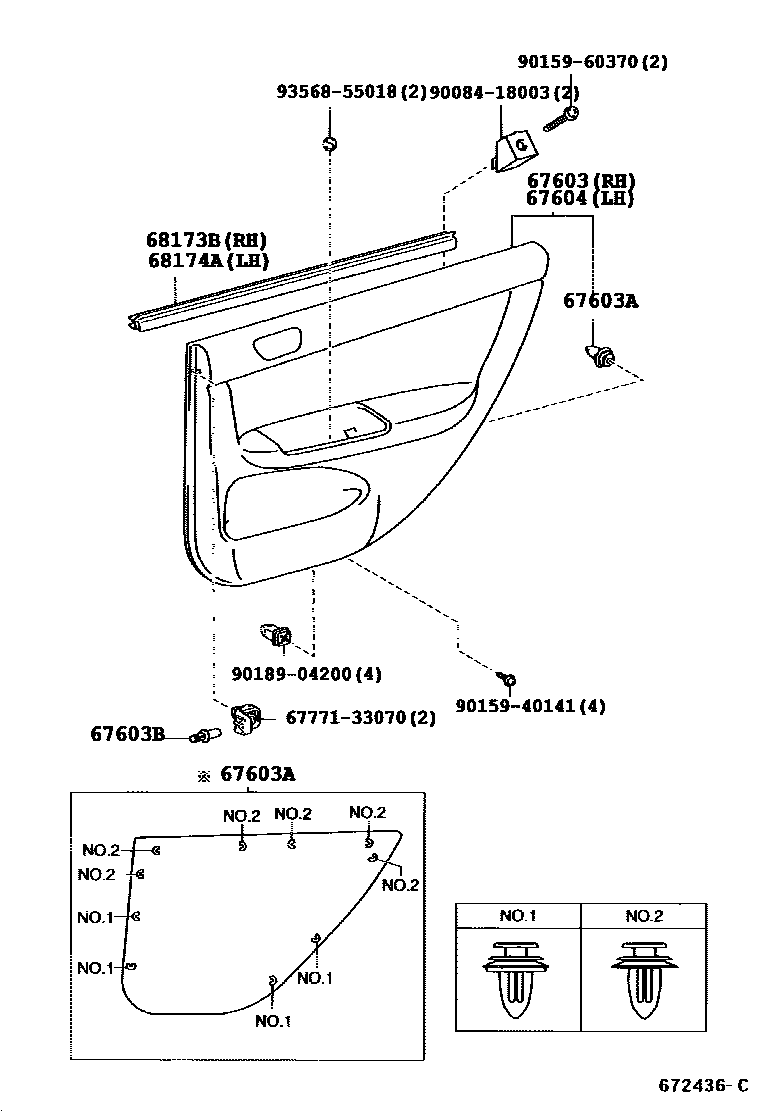

REAR DOOR PANEL & GLASS

0001 1 0002 1

67603BOARD SUB-ASSY, REAR DOOR TRIM, RH

main67630-33630-B0iACV30..JPP..(LE,XLE);MCV30..JPP..(LE,XLE)..5FC200107-200406

DK.CHARCOAL,TRIM1#

main67630-33630-E0iMCV30..JPP..(LE,XLE)200107-200406

SANDAL WOOD,TRIM4#

main67630-33640-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main67630-33640-B0iMCV30..JPP..SE200107-200406

DK.GRAY,TRIM1#

main67630-33640-B1iMCV30..JPP..SE200107-200406

DK.GRAY,TRIM4#

main67630-33650-B0iACV30..JPP..XLE;MCV30..JPP..XLE..5FC200107-200406

LEATHER,DK.CHARCOAL,TRIM1#

main67630-33650-B0iACV30,MCV30..JPP..XLE200406

LEATHER,DK.CHARCOAL,TRIM9#

main67630-33650-B1iACV30,MCV31..JPP..SE200107-200406

LEATHER,DK.GRAY,TRIM1#

main67630-33650-B1iACV30,MCV31..JPP..SE200406

LEATHER,DK.GRAY,TRIM9#

main67630-33650-B2iACV30,MCV31..JPP..SE200107-200406

LEATHER,DK.GRAY,TRIM4#

main67630-33650-E0iMCV30..JPP..XLE200107-200406

LEATHER,SANDAL WOOD,TRIM4#

main67630-33700-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

sub67630-33710

main67630-33710-B0iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main67630-33710-E0iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

67603ARETAINER(FOR REAR DOOR TRIM BOARD)

main90467-09206iACV30,MCV3#..JPP200107-200406

NO.1

main90467-10161iACV30,MCV3#..JPP200107-200406

NO.2

67603BCLIP(FOR REAR DOOR TRIM BOARD)

main90467-07066-E9iACV30,MCV30..JPP..(LE,XLE)200107-200406

SANDAL WOOD,TRIM4#

sub90467-07066

main90467-07066-P1iMCV30..JPP..(LE,XLE)200107-200406

DK.CHARCOAL,TRIM1#

sub90467-07066

main90467-07066-P1iACV30,MCV30..JPP..(LE,XLE)200406

DK.CHARCOAL,TRIM9#

sub90467-07066

main90467-07066-P6iACV30,MCV31..JPP..SE200107-200406

DK.GRAY,TRIM1#,4#

sub90467-07066

main90467-07066-P6iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM4#,9#

sub90467-07066

67604BOARD SUB-ASSY, REAR DOOR TRIM, LH

main67640-33630-B0iACV30..JPP..(LE,XLE);MCV30..JPP..(LE,XLE)..5FC200107-200406

DK.CHARCOAL,TRIM1#

main67640-33630-E0iMCV30..JPP..(LE,XLE)200107-200406

SANDAL WOOD,TRIM4#

main67640-33640-B0iACV30,MCV31..JPP..SE200107-200406

DK.GRAY,TRIM1#

main67640-33640-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main67640-33640-B1iACV30,MCV31..JPP..SE200107-200406

DK.GRAY,TRIM4#

main67640-33650-B0iACV30,MCV30..JPP..XLE200406

LEATHER,DK.CHARCOAL,TRIM9#

main67640-33650-B0iMCV30..JPP..XLE200107-200406

LEATHER,DK.CHARCOAL,TRIM1#

main67640-33650-B1iMCV30..JPP..SE..5FC200107-200406

LEATHER,DK.GRAY,TRIM1#

main67640-33650-B1iACV30,MCV31..JPP..SE200406

LEATHER,DK.GRAY,TRIM9#

main67640-33650-B2iACV30,MCV31..JPP..SE200107-200406

LEATHER,DK.GRAY,TRIM4#

main67640-33650-E0iACV30..JPP..XLE;MCV30..JPP..XLE..5FC200107-200406

LEATHER,SANDAL WOOD,TRIM4#

main67640-33700-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

sub67640-33710

main67640-33710-B0iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main67640-33710-E0iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

68173BWEATHERSTRIP, REAR DOOR GLASS, INNER RH

main68173-33040iACV30,MCV30..JPP200107-200307

sub68173-33041

main68173-33041iACV30,MCV3#..JPP200307-200406

68174AWEATHERSTRIP, REAR DOOR GLASS, INNER LH

main68174-33050iACV30,MCV30..JPP200107-200307

sub68174-33051

main68174-33051iACV30,MCV3#..JPP200307-200406

6777133070WEATHERSTRIP, BACK DOOR TRIM, RH

main67771-33070

9008418003

main90084-18003

9015940141

main90159-40141

9015960370

main90159-60370

9018904200

main90189-04200

9356855018

main93568-55018

12 parts on this diagram · 2 diagrams in section
