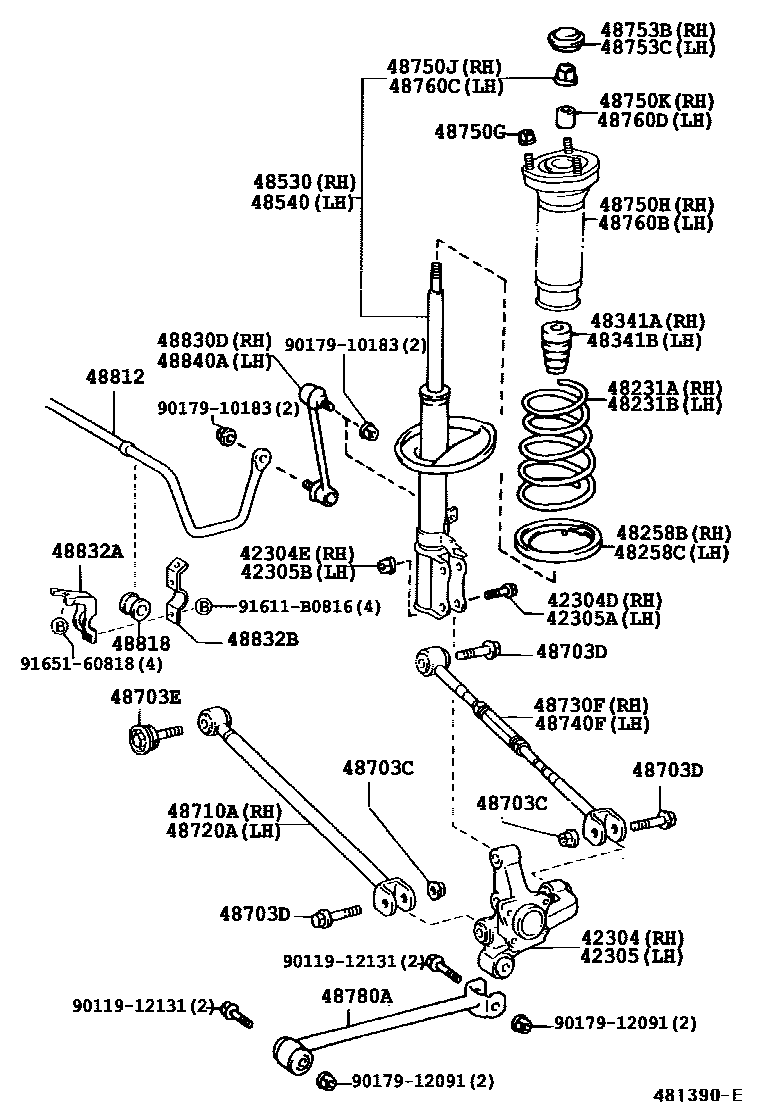

REAR SPRING & SHOCK ABSORBER

42304CARRIER SUB-ASSY, REAR AXLE, RH

main42304-06090iACV30..JPP..LE200107-200406

(L)

main42304-06100iACV30..JPP..LE200406

W(VSC),(L)

main42304-06100iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200107-200406

(L)

main42304-33030iACV30..JPP..LE200107-200406

(J)

main42304-48010iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200107-200406

main42304-48010iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200406

(J)

main42304-48010iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200406

W(VSC),(J)

42304DBOLT (FOR REAR AXLE CARRIER RH)

main90901-05001iACV30,MCV3#..JPP200107-200406

42304ENUT (FOR REAR AXLE CARRIER RH)

main90178-15001iACV30,MCV3#..JPP200107-200406

42305CARRIER SUB-ASSY, REAR AXLE, LH

main42305-06090iACV30..JPP..LE200107-200406

(L)

main42305-06100iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200406

W(VSC),(L)

main42305-06100iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200107-200406

(L)

main42305-33030iACV30..JPP..LE200107-200406

(J)

main42305-48010iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200406

W(VSC),(J)

main42305-48010iACV30..JPP..LE200406

(J)

main42305-48010iMCV30..JPP;ACV30,MCV31..JPP..(SE,XLE)200107-200406

42305ABOLT (FOR REAR AXLE CARRIER LH)

main90901-05001iACV30,MCV3#..JPP200107-200406

42305BNUT (FOR REAR AXLE CARRIER LH)

main90178-15001iACV30,MCV3#..JPP200107-200406

48231ASPRING, COIL, REAR RH

main48231-33480iACV30,MCV30..JPP..(LE,XLE)200107-200307

main48231-33481iACV30,MCV30..JPP..(LE,XLE)200307-200406

main48231-33490iACV30,MCV30..JPP..SE200107-200307

main48231-33491iACV30,MCV31..JPP..SE200307-200406

48231BSPRING, COIL, REAR LH

main48231-33480iACV30,MCV30..JPP..(LE,XLE)200107-200307

main48231-33481iACV30,MCV30..JPP..(LE,XLE)200307-200406

main48231-33490iACV30,MCV30..JPP..SE200107-200307

main48231-33491iACV30,MCV31..JPP..SE200307-200406

48258BINSULATOR, REAR COIL SPRING, LOWER RH

main48258-32020iACV30,MCV30..JPP200107-200307

main48258-32021iACV30,MCV3#..JPP200307-200406

48258CINSULATOR, REAR COIL SPRING, LOWER LH

main48258-32020iACV30,MCV30..JPP200107-200307

main48258-33010iACV30,MCV3#..JPP200307-200406

48341ABUMPER, REAR SPRING, NO.1 RH

main48341-32053iACV30,MCV3#..JPP200107-200406

sub48341-32054

48341BBUMPER, REAR SPRING, NO.1 LH

main48341-32053iACV30,MCV3#..JPP200107-200406

sub48341-32054

48530ABSORBER ASSY, SHOCK, REAR RH

main48530-39765iACV30,MCV30..JPP..(LE,XLE)200107-200307

sub48530-80164

main48530-39775iACV30,MCV30..JPP..SE200107-200307

sub48530-80165

main48530-39885iACV30,MCV30..JPP..(LE,XLE)200307-200601

MARK 48530-33281

main48530-80111iACV30,MCV31..JPP..SE200307-200406

MARK 48530-33291

sub48530-80196

main48530-80196iACV30,MCV31..JPP..SE200406-200601

MARK 48530-33340

48540ABSORBER ASSY, SHOCK, REAR LH

main48540-39395iACV30,MCV30..JPP..(LE,XLE)200107-200307

sub48540-39605

main48540-39405iACV30,MCV30..JPP..SE200107-200307

sub48540-39615

main48540-39465iACV30,MCV30..JPP..(LE,XLE)200307-200601

MARK 48540-33281

main48540-39485iACV30,MCV31..JPP..SE200307-200406

MARK 48540-33291

sub48540-39635

main48540-39635iACV30,MCV31..JPP..SE200406-200601

MARK 48540-33340

48703CNUT(FOR REAR SUSPENSION ARM)

main90179-14068iACV30,MCV3#..JPP200107-200406

48703DWASHER(FOR REAR SUSPENSION ARM)

main90119-14079iACV30,MCV3#..JPP200107-200406

48703EBOLT(FOR REAR SUSPENSION ARM)

main90901-19045iACV30,MCV3#..JPP200107-200406

*14-1.50PX76-36

48710AARM ASSY, REAR SUSPENSION, NO.1 RH

main48710-33070iACV30,MCV3#..JPP200107-200406

48720AARM ASSY, REAR SUSPENSION, NO.1 LH

main48710-33070iACV30,MCV3#..JPP200107-200406

48730FARM ASSY, REAR SUSPENSION, NO.2 RH

main48730-48070iACV30,MCV3#..JPP200107-200406

48740FARM ASSY, REAR SUSPENSION, NO.2 LH

main48740-48030iACV30,MCV3#..JPP200107-200406

48750GNUT(FOR REAR SUSPENSION SUPPORT)

main90178-08007iACV30,MCV3#..JPP200107-200406

48750HSUPPORT ASSY, REAR SUSPENSION, RH

main48750-33060iACV30,MCV30..JPP200107-200307

sub48750-33120

main48750-33061iACV30,MCV3#..JPP200307-200510

sub48750-33062

main48750-33062iACV30,MCV3#..JPP200511

48750JNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)

main90177-14001iACV30,MCV3#..JPP200107-200406

48750KCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)

main90387-15027iACV30,MCV3#..JPP200107-200406

48753BCOVER, REAR SUSPENSION SUPOPORT, NO.1 RH

main48753-33010iACV30,MCV3#..JPP200107-200406

48753CCOVER, REAR SUSPENSION SUPOPORT, NO.1 LH

main48753-33010iACV30,MCV3#..JPP200107-200406

48760BSUPPORT ASSY REAR SUSPENSION, LH

main48760-33060iACV30,MCV30..JPP200107-200307

sub48760-33120

main48760-33061iACV30,MCV3#..JPP200307-200510

sub48760-33062

main48760-33062iACV30,MCV3#..JPP200511

48760CNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)

main90177-14001iACV30,MCV3#..JPP200107-200406

48760DCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)

main90387-15027iACV30,MCV3#..JPP200107-200406

48780AROD ASSY, STRUT, REAR

main48780-48020iACV30,MCV3#..JPP200107-200406

48812BAR, STABILIZER, REAR

main48812-33170iACV30..JPP..(LE,XLE)200107-200406

main48812-33180iMCV30..JPP;ACV30,MCV31..JPP..SE200107-200406

main48812-33200iACV30,MCV31..JPP..SE200406

48818BUSH, STABILIZER, REAR

main48818-21030iMCV30..JPP;ACV30,MCV31..JPP..SE200107-200406

main48818-21050iACV30,MCV31..JPP..SE200406

main48818-48020iACV30..JPP..(LE,XLE)200107-200406

sub48818-48021

48830DLINK ASSY, REAR STABILIZER, RH

main48830-48010iACV30,MCV3#..JPP200107-200406

48832ABRACKET, REAR STABILIZER BAR, NO.1

main48832-33040iACV30,MCV3#..JPP200107-200601

48832BBRACKET, REAR STABILIZER BAR, NO.2

main48832-33050iACV30,MCV3#..JPP200107-200406

48840ALINK ASSY, REAR STABILIZER, LH

main48830-48010iACV30,MCV3#..JPP200107-200406

9011912131

main90119-12131

9017910183

main90179-10183

9017912091

main90179-12091

91611B0816

main91611-B0816

9165160818

main91651-60818

42 parts on this diagram · 1 diagram in section
