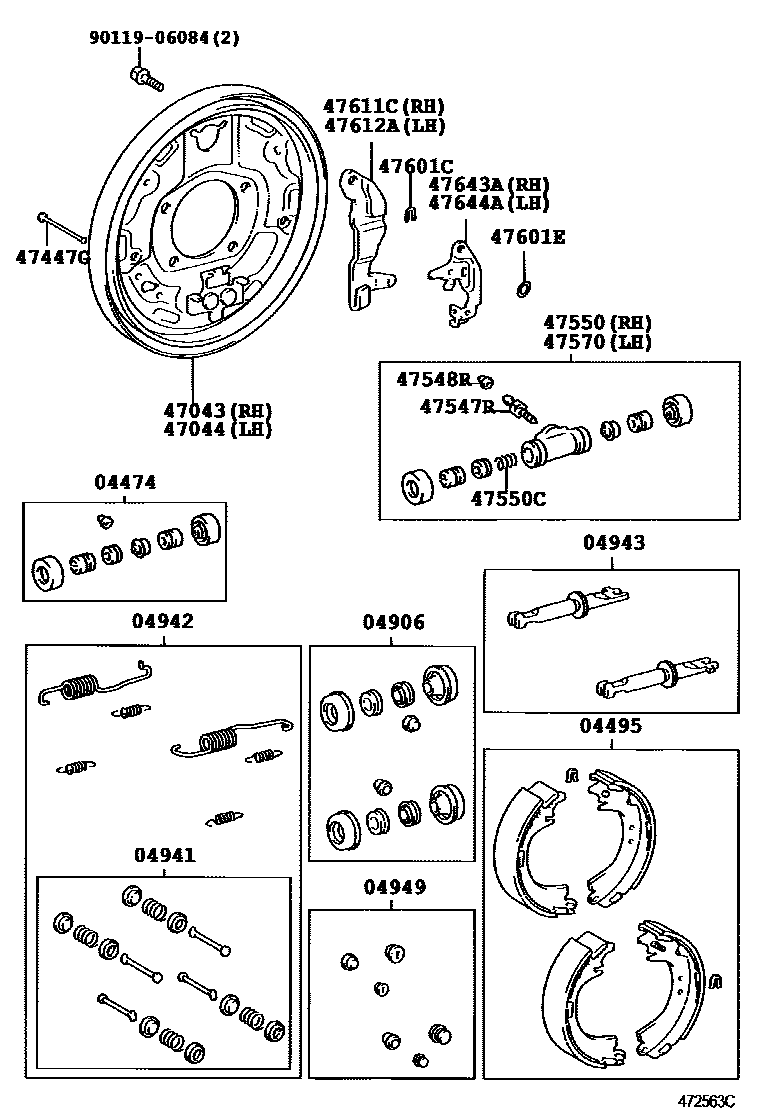

REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

04474CYLINDER KIT, REAR WHEEL

main04474-22040iACV30..JPP..LE200109-200404

main04474-33030iACV30..JPP..LE200404-200601

sub04474-22040

04495SHOE KIT, REAR BRAKE

main04495-33010iACV30..JPP..LE200107-200109

MARK AK LA509A

main04495-33030iACV30..JPP..LE200109-200406

MARK NBK LN521

main04495-33070iACV30..JPP..LE200406-200601

MARK NBK LN521

04906CUP KIT, REAR WHEEL CYLINDER

main04906-33020iACV30..JPP..LE200107-200404

sub04906-22040

main04906-33030iACV30..JPP..LE..(5F,5FC)200404

main04906-42020iACV30..JPP..LE200404-200406

sub04906-20030

04941SPRING KIT, REAR BRAKE SHOE HOLD DOWN

main04941-28010iACV30..JPP..LE200404-200406

main04941-44010iACV30..JPP..LE200107-200404

04942SPRING KIT, REAR BRAKE

main04942-33010iACV30..JPP..LE200107-200404

main04942-33020iACV30..JPP..LE200404-200406

04943STRUT KIT, REAR BRAKE, RH

main04943-44010iACV30..JPP..LE200107-200406

04949PLUG KIT, REAR BRAKE

main04949-44010iACV30..JPP..LE200107-200406

47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH

main47043-33020iACV30..JPP..LE200107-200406

main47043-33050iACV30..JPP..LE200406

47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH

main47044-33020iACV30..JPP..LE200107-200406

main47044-33050iACV30..JPP..LE200406

47447GPIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)

main47447-20030iACV30..JPP..LE200406

47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)

main47547-22020iACV30..JPP..LE200406

47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)

main31478-30010iACV30..JPP..LE200406

47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)

main47550-33020iACV30..JPP..LE200107-200404

sub47550-33021

main47550-33021iACV30..JPP..LE200404-200406

47550CSPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)

main90501-09079iACV30..JPP..LE200406

47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)

main47570-33020iACV30..JPP..LE200107-200404

sub47570-33021

main47570-33021iACV30..JPP..LE200404-200406

47601CWASHER, C(FOR REAR BRAKE)

main90213-06013iACV30..JPP..LE200406

T=1.2

47601ERING, E(FOR REAR BRAKE)

main96160-00500iACV30..JPP..LE200107-200406

47611CLEVER, PARKING BRAKE SHOE, RH

main47611-33010iACV30..JPP..LE200107-200406

47612ALEVER, PARKING BRAKE SHOE, LH

main47612-33010iACV30..JPP..LE200107-200406

47643ALEVER, REAR BRAKE AUTOMATIC ADJUST, RH

main47643-33010iACV30..JPP..LE200107-200406

main47643-42010iACV30..JPP..LE200406

47644ALEVER, REAR BRAKE AUTOMATIC ADJUST, LH

main47644-33010iACV30..JPP..LE200107-200406

main47644-42010iACV30..JPP..LE200406

9011906084

main90119-06084

22 parts on this diagram · 1 diagram in section
