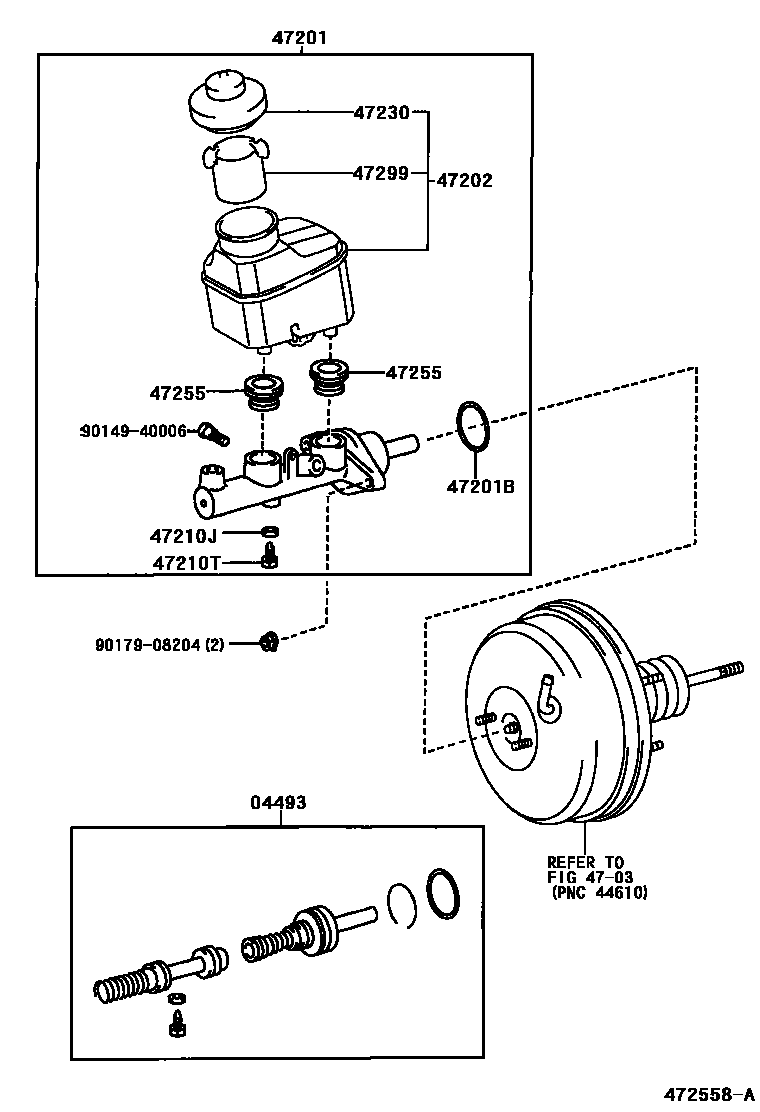

BRAKE MASTER CYLINDER

0001 1 0002 1W(VSC)

04493CYLINDER KIT, BRAKE MASTER

main04493-33110iMCV30..JPP200107-200406

main04493-33120iACV30..JPP..5F200107-200406

W(VSC)

main04493-33140iMCV3#..JPP..(SE,XLE)200406

W(VSC)

4703

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-33230iMCV3#..JPP..(SE,XLE)200406

W(VSC)

main47201-33340iACV30,MCV3#..JPP..ATM200107-200406

main47201-33350iACV30..JPP..5F200107-200406

main47201-33400iMCV30..JPP200107-200301

W(VSC)

main47201-33401iMCV3#..JPP200301-200406

W(VSC)

main47201-33440iACV30..JPP..5F200406

W(VSC)

47201BRING, O(FOR BRAKE MASTER CYLINDER)

main90029-20059iACV30,MCV3#..JPP200107-200406

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47220-33130iACV30,MCV30..JPP..4FC200107-200301

W(ABS)

sub47220-33131

main47220-33131iACV30,MCV30..JPP..ATM200301-200406

W(ABS)

main47220-33131iMCV31..JPP200307-200406

main47220-33140iACV30..JPP..5F200107-200406

main47220-33190iMCV30..JPP200107-200301

W(VSC)

47210JGASKET(FOR MASTER CYLINDER)

main90029-43001iACV30,MCV3#..JPP200112-200406

main90430-06104iACV30,MCV30..JPP200107-200112

47210TBOLT(FOR BRAKE MASTER CYLINDER)

main90109-06077iACV30,MCV3#..JPP200107-200406

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-01030iACV30..JPP..5F200207-200406

W(ABS)

sub47230-01031

main47230-01030iACV30..JPP..5F200406

sub47230-01031

main47230-12040iACV30..JPP..(LE,SE)200107-200406

47255GROMMET, MASTER CYLINDER RESERVOIR

main47255-16010iACV30,MCV3#..JPP200107-200406

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-20060iACV30..JPP..(LE,SE)..4FC200107-200406

9014940006

main90149-40006

9017908204

main90179-08204

12 parts on this diagram · 2 diagrams in section
