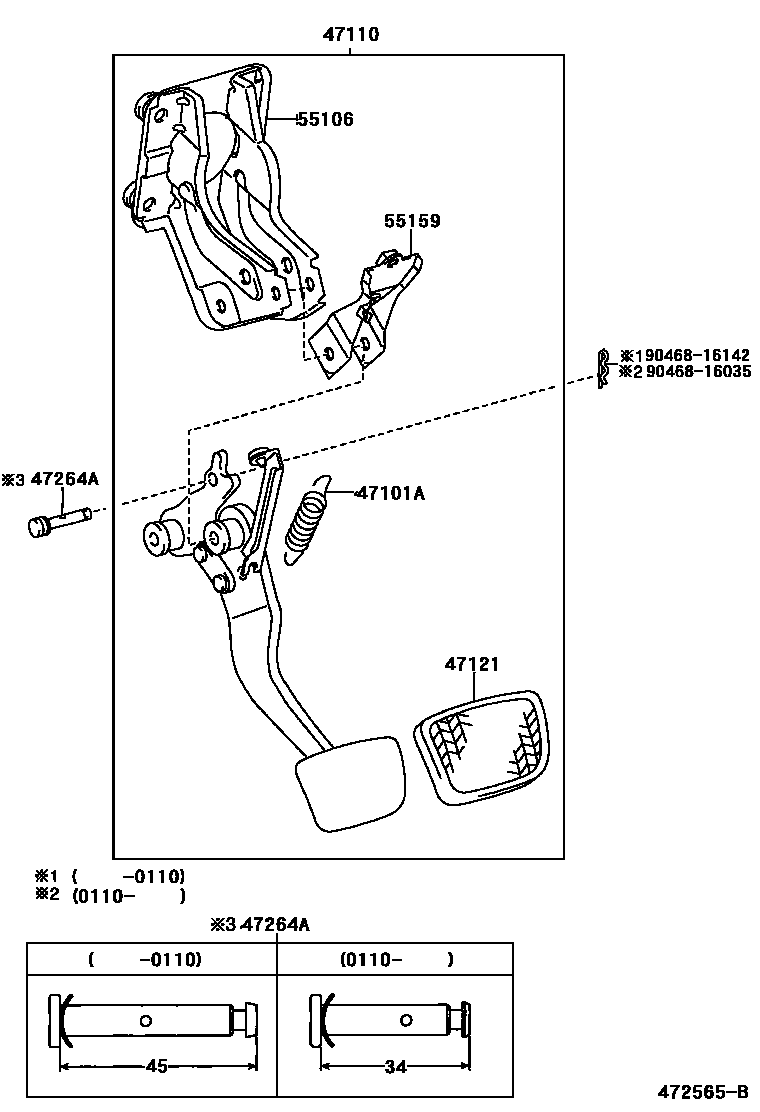

BRAKE PEDAL & BRACKET

0001 1 0002 1TYPE A 0005 1TYPE B 0007 1POWER ADJUSTABLE PEDAL;TYPE C

47101PEDAL SUB-ASSY, BRAKE

main47101-33070iMCV3#..JPP..(SE,XLE)200107-200406

47101ASPRING(FOR BRAKE PEDAL RETURN)

main47146-33010iACV30..JPP;MCV30..JPP..LE200107-200406

main90507-14051iMCV3#..JPP..(SE,XLE)200107-200406

47110SUPPORT ASSY, BRAKE PEDAL

main47110-33180iMCV30..JPP..LE;ACV30..JPP..4FC200107-200208

sub47110-33181

main47110-33181iMCV30..JPP..LE;ACV30..JPP..5FC200208-200406

main47110-33230iACV30..JPP..5F200107-200208

sub47110-33231

main47110-33231iACV30..JPP..5F200208-200406

47121PAD, BRAKE PEDAL

main31321-52010iACV30..JPP..5F200107-200406

main47121-50020iACV30,MCV3#..JPP..ATM200107-200406

47264APIN(FOR PUSH ROD)

main47148-33011iMCV3#..JPP..(SE,XLE)200110-200406

main47148-33020iACV30,MCV30..JPP200107-200110

55106SUPPORT SUB-ASSY, BRAKE PEDAL

main55106-33080iMCV3#..JPP..(SE,XLE)200107-200601

main55106-33100iACV30..JPP;MCV30..JPP..LE200107-200208

main55106-33101iACV30..JPP;MCV30..JPP..LE200208-200601

55159STAY, PEDAL BRACKET

main55159-33010iACV30..JPP;MCV30..JPP..LE200107-200208

9046816035

main90468-16035

9046816142

main90468-16142

9 parts on this diagram · 4 diagrams in section
