CYLINDER BLOCK

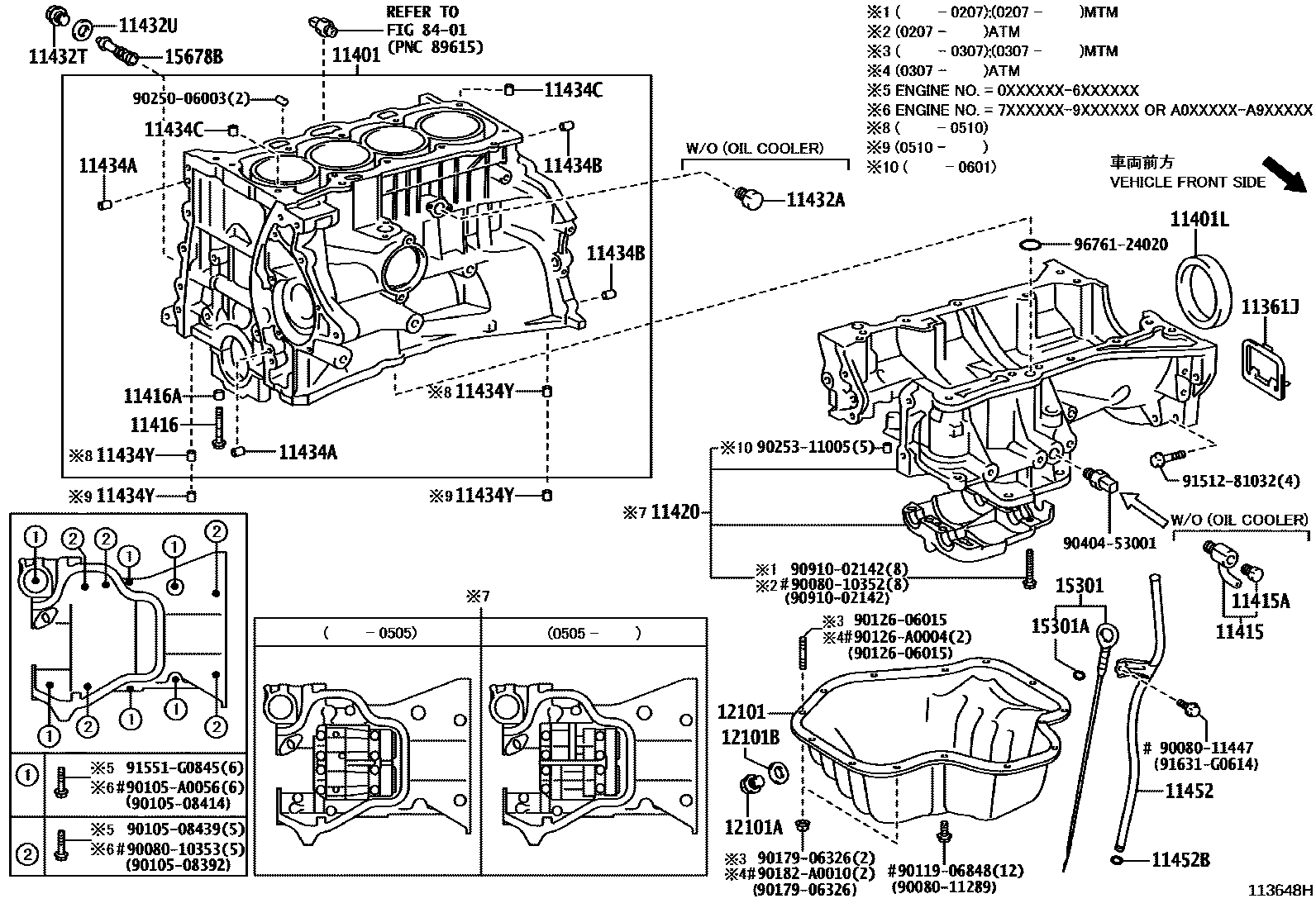

Parts diagram
11361JCOVER, FLYWHEEL HOUSING UNDER
main11361-28010i¥540200107-200406
11401BLOCK SUB-ASSY, CYLINDER
main11401-29516i¥243,000200107-200301
(L)
main11401-29556i¥243,000200301-200309
main11401-29725i¥310,000200307-200406
main11401-80701i¥290,000200309-200406
sub11401-29556¥243,000
main11410-09050i200107-200309
(L)
sub11410-29325¥255,000
main11410-29105i¥255,000200203-200309
(J)
sub11410-29325¥255,000
main11410-29185i¥255,000200309-200510
sub11410-29325¥255,000
main11410-29325i¥255,000200510-200601
sub11410-29326¥253,000
11401LSEAL, ENGINE REAR OIL
main90080-31073i200406-200601
(L),*108
sub90311-89010¥1,390
main90311-89003i¥1,390200107-200601
*107
sub90311-89007¥1,390
main90311-89007i¥1,390200107-200406
*108
sub90311-89010¥1,390
main90311-89007i¥1,390200406-200601
(J),*108
sub90311-89010¥1,390
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i¥460200107-200406
main90910-09120i¥610200107-200406
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i¥230200107-200406
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02114i¥270200107-200406
main90910-02124i¥220200107-200601
sub90910-02206¥220
11416APIN, RING(FOR CRANKSHAFT BEARING CAP SET)
main90253-13017i¥140200107-200601
11420CRANKCASE ASSY, STIFFENING
main11420-0H011i200111-200406
*108
sub11420-28031¥68,300
main11420-0H900i200107-200111
*108
main11420-28011i¥68,300200112-200505
*107
sub11420-0H020¥68,300
main11420-28031i¥68,300200508
*107
sub11420-28032¥68,300
main11420-28040i¥68,300200505-200508
*107
sub11420-28031¥68,300
main11420-28901i¥68,200200107-200112
*107
sub11420-28011¥68,300
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-52001i¥230200107-200406
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-14013i¥120200107-200406
main90341-20013i¥380200107-200406
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-14009i¥80200107-200304
main90430-14011i¥50200304-200406
main90430-16009i¥80200107-200406
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08074i¥100200107-200302
L=15,OD=8
main90250-08120i¥140200302-200601
L=18,OD=8
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i¥120200107-200601
L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-04097i¥50200107-200406
L=12,OD=4.0
main90253-14003i¥140200107-200601
L=12,OD=14
11434YPIN, STRAIGHT(FOR OIL PAN)
main90250-04097i¥50200107-200406
main90250-08074i¥100200107-200601
11452GUIDE, OIL LEVEL GAGE
main11452-0A020i200107-200309
(L)
main11452-0H010i200107-200301
*108
main11452-0H011i200301-200406
*108
main11452-20020i¥1,990200107-200406
main11452-28010i¥2,070200107-200301
*107
main11452-28011i¥2,100200301-200510
*107
main11452-28040i¥1,860200510
*107
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i¥190200107-200406
12101PAN SUB-ASSY, OIL
main12101-0H010i200107-200406
(L)
main12101-28030i¥20,100200107-200406
(J)
main12111-0A021i200107-200202
(L)
main12111-0A030i200202-200301
(L)
main12111-0A040i200301-200309
(L)
main12111-20032i¥51,900200107-200301
main12111-20060i¥51,900200301-200406
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i¥160200107-200406
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i¥90200107-200406
15301GAGE SUB-ASSY, OIL LEVEL
main15301-0H010i200107-200301
*108
main15301-0H012i200301-200406
*108
main15301-20021i¥1,000200107-200406
main15301-28030i¥1,200200107-200301
*107
sub15301-28031¥1,000
main15301-28040i¥1,200200301-200304
*107
sub15301-28041¥1,200
main15301-28041i¥1,200200304-200510
*107
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i¥140200107-200406
*108
main96741-19005i¥140200107-200510
*107
15678BFILTER, OIL CONTROL VALVE
main15678-28010i¥720200107-200406
8401
9008010352
9008010353
9008011289
9008011447
9010508392
main90105-08392¥190
9010508414
main90105-08414¥170
9010508439
main90105-08439¥250
90105A0056
9011906848
main90119-06848¥60
9012606015
main90126-06015¥110
90126A0004
9017906326
main90179-06326¥60
90182A0010
9025006003
main90250-06003¥90
9025311005
main90253-11005¥60
9040453001
main90404-53001¥360
9091002142
main90910-02142¥180
9151281032
main91512-81032¥110
91551G0845
main91551-G0845¥100
91631G0614
main91631-G0614¥60
9676124020
main96761-24020¥200

45 parts on this diagram · 4 diagrams in section
