REAR BUMPER & BUMPER STAY

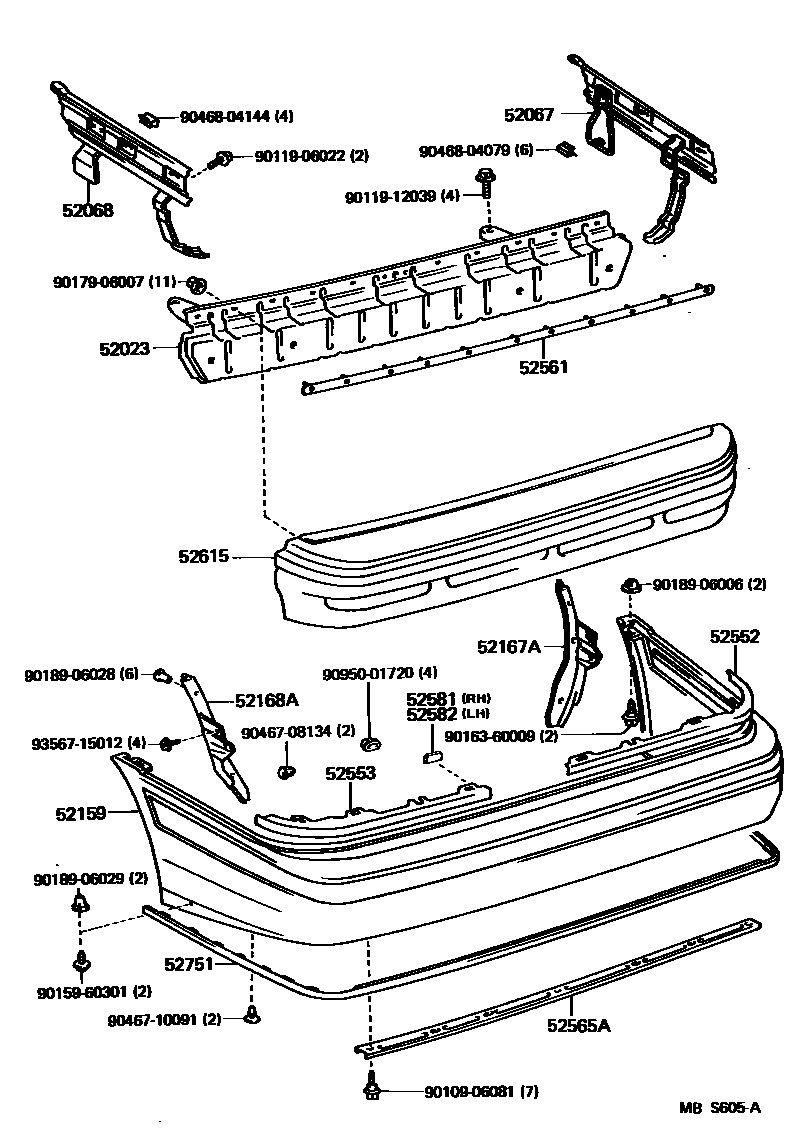

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-32060i198906-199107
52067SUPPORT SUB-ASSY, REAR BUMPER SIDE, RH
main52067-32030i198906-199107
52068SUPPORT SUB-ASSY, REAR BUMPER SIDE, LH
main52068-32030i198906-199107
52159COVER, REAR BUMPER
main52159-32913i198906-199107
52167ASUPPORT, REAR BUMPER SIDE, NO.4 RH
main52167-32050i198906-199107
52168ASUPPORT, REAR BUMPER SIDE, NO.4 LH
main52168-32050i198906-199107
52552FILLER, REAR BUMPER, RH
main52552-32030i198906-199107
52553FILLER, REAR BUMPER, LH
main52553-32030i198906-199107
52561RETAINER, REAR BUMPER, UPPER CENTER
main52561-32050i198906-199107
52565ARETAINER, REAR BUMPER, LOWER
main52565-32030i198906-199107
52581PROTECTOR, REAR BUMPER, RH
main52581-32010i198906-199107
52582PROTECTOR, REAR BUMPER, LH
main52581-32010i198906-199107
52615ABSORBER, REAR BUMPER ENERGY
main52615-32080i198906-199107
52751MOULDING, REAR BUMPER
main52751-32050i198906-199107
9010906081
9011906022
9011912039
9015960301
9016360009
9017906007
9018906006
9018906028
9018906029
9046708134
9046710091
9046804079
9046804144
9095001720
9356715012

29 parts on this diagram · 1 diagram in section
