TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

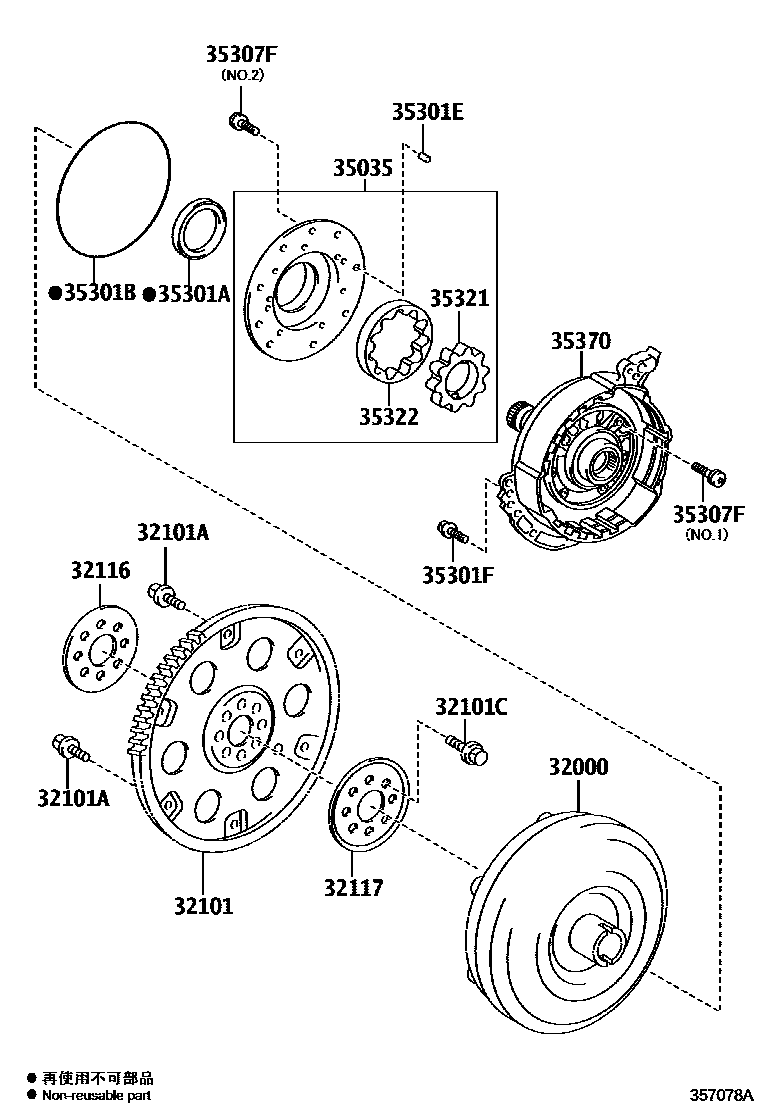

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-06040i201109-201209
*385
sub32000-06050
main32000-06050i201209-201402
*385
sub32000-06051
main32000-06051i201403-201505
*385
sub32000-06052
main32000-06052i201506-201706
*385
sub32000-33143
main32000-07022i201109-201706
*323
sub32000-33160
main32000-33132i201109-201706
*322
sub32000-33160
main32000-33141i201109-201402
*285
sub32000-33142
main32000-33142i201403-201505
*285
sub32000-33143
main32000-33143i201506-201706
*285
main32000-73011i201109-201110
*284
sub32000-73012
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-06050i201109-201409
(L)
main32101-0E010i201312-201409
(L)
main32101-48010i201312-201409
(J)
main32101-48010i201109-201312
main32101-73010i201109-201409
(J)
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i201109-201409
*9-1.25PX12.4-7.3,BLACK
main90119-09025i201109-201409
*9-1.25PX12.4-8.4,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i201109-201409
*10-1.25PX18-13
main90105-12384i201109-201409
*12-1.25PX21-15
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i201109-201409
main32116-32020i201109-201409
32117SPACER, DRIVE PLATE, REAR
main32117-20060i201109-201409
main32117-32020i201109-201409
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-06020i201111-201311
*385,(L)
sub35035-33042
main35035-06021i201311-201409
*385,(L)
sub35035-33043
main35035-07011i201109-201409
*323,(L)
main35035-33031i201109-201409
*322
main35035-33031i201211-201409
*323,(J)
main35035-33031i201409
*323,(J),*322
main35035-33042i201201-201312
*385,(J)
main35035-33042i201109-201312
*285
main35035-33043i201312-201409
*385,(J),*285,(J)
main35035-73012i201109-201110
*284
sub35035-33042
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-43010i201109-201409
*322
main90311-43010i201211-201409
*323,(J)
main90311-43010i201409
*323,(J),*322
main90311-A0010i201109-201409
*323,(L)
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-06010i201111-201409
*385
main35697-06010i201212-201408
*323
main35697-06010i201408-201409
*323,(J)
main35697-33010i201109-201409
*322
main35697-33010i201109-201409
*285
main35697-33010i201109-201110
*284
main90301-A0002i201109-201212
*323
sub35697-06010
35301EPIN, STRAIGHT (FOR FRONT OIL PUMP)
main90250-08040i201109-201409
*322
main90250-08040i201211-201409
*323,(J)
main90250-08040i201409
*323,(J),*322
main90250-08052i201109-201409
main90250-A0023i201109-201409
*323,(L)
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-A0120i201111-201409
*8-1.25PX35-22,*385
main90105-A0120i201109-201409
*8-1.25PX35-22,*323
main91551-80835i201109-201409
*8-1.25PX35-22,*322
main91551-80835i201109-201110
*8-1.25PX35-22,*284
main91551-80835i201109-201409
*8-1.25PX35-22,*285
35307FBOLT (FOR STATOR SHAFT)
main90148-60064i201409
(J),NO.1,*322,NO.1
main90148-60064i201109-201409
*322,NO.1
main90148-60064i201211-201409
(J),NO.1
main90148-60065i201109-201409
*322,NO.2
main90148-60065i201211-201409
(J),NO.2
main90148-60065i201409
(J),NO.2,*322,NO.2
main90148-60067i201109-201409
NO.1
main90148-60068i201109-201409
NO.2
main90148-A0010i201109-201409
(L),NO.2
main90148-A0010i201409
*323,NO.2
main90148-A0011i201109-201409
(L),NO.1
main90148-A0011i201409
*323,NO.1
35321GEAR, FRONT OIL PUMP DRIVE
main35321-06060i201111-201311
T=11.547-11.555,*385,(L)
sub35321-33111
main35321-06070i201111-201311
T=11.555-11.563,*385,(L)
sub35321-33121
main35321-06080i201111-201311
T=11.564-11.571,*385,(L)
sub35321-33131
main35321-06090i201111-201311
T=11.572-11.579,*385,(L)
sub35321-33141
main35321-06100i201111-201311
T=11.580-11.587,*385,(L)
sub35321-33151
main35321-06110i201311-201409
T=11.567,MARK 1,*385,(L)
main35321-06120i201311-201409
T=11.567,MARK 2,*385,(L)
main35321-06130i201311-201409
T=11.567,MARK 3,*385,(L)
main35321-06140i201311-201409
T=11.567,MARK 4,*385,(L)
main35321-06150i201311-201409
T=11.567,MARK 5,*385,(L)
main35321-07011i201109-201212
T=11.567,MARK 1,*323,(L)
sub35321-0R010
main35321-07021i201109-201212
T=11.567,MARK 2,*323,(L)
sub35321-0R020
main35321-07031i201109-201212
T=11.567,MARK 3,*323,(L)
sub35321-0R030
main35321-07041i201109-201212
T=11.567,MARK 4,*323,(L)
sub35321-0R040
main35321-07051i201109-201212
T=11.567,MARK 5,*323,(L)
sub35321-0R050
main35321-0R010i201212-201409
T=11.567,MARK 1,*323,(L)
main35321-0R020i201212-201409
T=11.567,MARK 2,*323,(L)
main35321-0R030i201212-201409
T=11.567,MARK 3,*323,(L)
main35321-0R040i201212-201409
T=11.567,MARK 4,*323,(L)
main35321-0R050i201212-201409
T=11.567,MARK 5,*323,(L)
main35321-33111i201211-201409
T=11.567,MARK 1,*323,(J)
main35321-33111i201109-201312
T=11.567,MARK 1,*285
main35321-33111i201201-201312
T=11.567,MARK 1,*385,(J)
main35321-33111i201109-201409
T=11.567,MARK 1,*322
main35321-33111i201109-201110
T=11.567,MARK 1,*284
main35321-33111i201409
T=11.567,MARK 1,*323,(J),*322
main35321-33121i201109-201409
T=11.567,MARK 2,*322
main35321-33121i201109-201312
T=11.567,MARK 2,*285
main35321-33121i201201-201312
T=11.567,MARK 2,*385,(J)
main35321-33121i201109-201110
T=11.567,MARK 2,*284
main35321-33121i201409
T=11.567,MARK 2,*323,(J),*322
main35321-33121i201211-201409
T=11.567,MARK 2,*323,(J)
main35321-33131i201109-201110
T=11.567,MARK 3,*284
main35321-33131i201211-201409
T=11.567,MARK 3,*323,(J)
main35321-33131i201109-201409
T=11.567,MARK 3,*322
main35321-33131i201109-201312
T=11.567,MARK 3,*285
main35321-33131i201201-201312
T=11.567,MARK 3,*385,(J)
main35321-33131i201409
T=11.567,MARK 3,*323,(J),*322
main35321-33141i201409
T=11.567,MARK 4,*323,(J),*322
main35321-33141i201109-201110
T=11.567,MARK 4,*284
main35321-33141i201201-201312
T=11.567,MARK 4,*385,(J)
main35321-33141i201211-201409
T=11.567,MARK 4,*323,(J)
main35321-33141i201109-201312
T=11.567,MARK 4,*285
main35321-33141i201109-201409
T=11.567,MARK 4,*322
main35321-33151i201409
T=11.567,MARK 5,*323,(J),*322
main35321-33151i201109-201312
T=11.567,MARK 5,*285
main35321-33151i201201-201312
T=11.567,MARK 5,*385,(J)
main35321-33151i201109-201409
T=11.567,MARK 5,*322
main35321-33151i201211-201409
T=11.567,MARK 5,*323,(J)
main35321-33151i201109-201110
T=11.567,MARK 5,*284
main35321-73010i201312-201409
T=11.567,MARK 1
main35321-73020i201312-201409
T=11.567,MARK 2
main35321-73030i201312-201409
T=11.567,MARK 3
main35321-73040i201312-201409
T=11.567,MARK 4
main35321-73050i201312-201409
T=11.567,MARK 5
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-06060i201111-201311
T=11.547-11.555,*385,(L)
sub35322-33110
main35322-06070i201111-201311
T=11.555-11.563,*385,(L)
sub35322-33120
main35322-06080i201111-201311
T=11.564-11.571,*385,(L)
sub35322-33130
main35322-06090i201111-201311
T=11.572-11.579,*385,(L)
sub35322-33140
main35322-06100i201111-201311
T=11.580-11.587,*385,(L)
sub35322-33150
main35322-06110i201311-201409
T=11.567,MARK 1,*385,(L)
main35322-06120i201311-201409
T=11.567,MARK 2,*385,(L)
main35322-06130i201311-201409
T=11.567,MARK 3,*385,(L)
main35322-06140i201311-201409
T=11.567,MARK 4,*385,(L)
main35322-06150i201311-201409
T=11.567,MARK 5,*385,(L)
main35322-07010i201109-201212
T=11.567,MARK 1,*323,(L)
sub35322-0R010
main35322-07020i201109-201212
T=11.567,MARK 2,*323,(L)
sub35322-0R020
main35322-07030i201109-201212
T=11.567,MARK 3,*323,(L)
sub35322-0R030
main35322-07040i201109-201212
T=11.567,MARK 4,*323,(L)
sub35322-0R040
main35322-07050i201109-201212
T=11.567,MARK 5,*323,(L)
sub35322-0R050
main35322-0R010i201212-201409
T=11.567,MARK 1,*323,(L)
main35322-0R020i201212-201409
T=11.567,MARK 2,*323,(L)
main35322-0R030i201212-201409
T=11.567,MARK 3,*323,(L)
main35322-0R040i201212-201409
T=11.567,MARK 4,*323,(L)
main35322-0R050i201212-201409
T=11.567,MARK 5,*323,(L)
main35322-33110i201109-201312
T=11.567,MARK 1,*285
main35322-33110i201109-201110
T=11.567,MARK 1,*284
main35322-33110i201211-201409
T=11.567,MARK 1,*323,(J)
main35322-33110i201409
T=11.567,MARK 1,*323,(J),*322
main35322-33110i201109-201409
T=11.567,MARK 1,*322
main35322-33110i201201-201312
T=11.567,MARK 1,*385,(J)
main35322-33120i201211-201409
T=11.567,MARK 2,*323,(J)
main35322-33120i201409
T=11.567,MARK 2,*323,(J),*322
main35322-33120i201201-201312
T=11.567,MARK 2,*385,(J)
main35322-33120i201109-201110
T=11.567,MARK 2,*284
main35322-33120i201109-201312
T=11.567,MARK 2,*285
main35322-33120i201109-201409
T=11.567,MARK 2,*322
main35322-33130i201109-201110
T=11.567,MARK 3,*284
main35322-33130i201109-201409
T=11.567,MARK 3,*322
main35322-33130i201211-201409
T=11.567,MARK 3,*323,(J)
main35322-33130i201409
T=11.567,MARK 3,*323,(J),*322
main35322-33130i201201-201312
T=11.567,MARK 3,*385,(J)
main35322-33130i201109-201312
T=11.567,MARK 3,*285
main35322-33140i201201-201312
T=11.567,MARK 4,*385,(J)
main35322-33140i201109-201312
T=11.567,MARK 4,*285
main35322-33140i201109-201110
T=11.567,MARK 4,*284
main35322-33140i201109-201409
T=11.567,MARK 4,*322
main35322-33140i201211-201409
T=11.567,MARK 4,*323,(J)
main35322-33140i201409
T=11.567,MARK 4,*323,(J),*322
main35322-33150i201201-201312
T=11.567,MARK 5,*385,(J)
main35322-33150i201109-201312
T=11.567,MARK 5,*285
main35322-33150i201109-201110
T=11.567,MARK 5,*284
main35322-33150i201409
T=11.567,MARK 5,*323,(J),*322
main35322-33150i201211-201409
T=11.567,MARK 5,*323,(J)
main35322-33150i201109-201409
T=11.567,MARK 5,*322
main35322-73010i201312-201409
T=11.567,MARK 1
main35322-73020i201312-201409
T=11.567,MARK 2
main35322-73030i201312-201409
T=11.567,MARK 3
main35322-73040i201312-201409
T=11.567,MARK 4
main35322-73050i201312-201409
T=11.567,MARK 5
35370SHAFT ASSY, STATOR
main35370-06020i201111-201311
*385,(L)
sub35370-33042
main35370-06021i201311-201409
*385,(L)
sub35370-33043
main35370-07010i201409
*323
main35370-07010i201109-201409
*323,(L)
main35370-33031i201109-201409
*322
main35370-33031i201211-201409
*323,(J)
main35370-33031i201409
*323,(J),*322
main35370-33042i201109-201312
*285
main35370-33042i201201-201312
*385,(J)
main35370-33043i201312-201409
*385,(J),*285,(J)
main35370-73012i201109-201110
*284
sub35370-33042

15 parts on this diagram · 1 diagram in section
