E
EPC Data

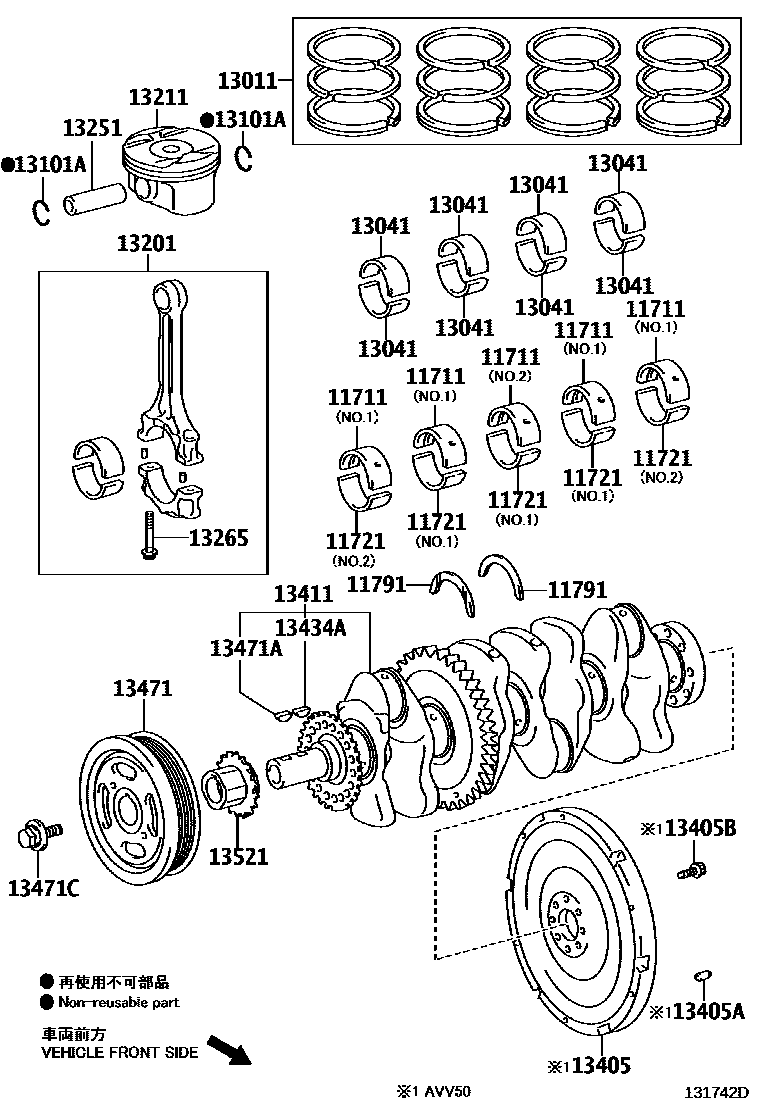

CRANKSHAFT & PISTON

Parts diagram
11711BEARING, CRANKSHAFT
main11071-0P050-01i201109-201204
MARK1,NO.2,REFER R/M
sub11071-0P051
main11071-0P050-02i201109-201204
MARK2,NO.2,REFER R/M
sub11071-0P051
main11071-0P050-03i201109-201204
MARK3,NO.2,REFER R/M
sub11071-0P051
main11071-0P050-04i201109-201204
MARK4,NO.2,REFER R/M
sub11071-0P051
main11071-0P050-05i201109-201204
MARK5,NO.2,REFER R/M
sub11071-0P051
main11071-0P051-01i201204-201503
MARK1,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P051-02i201204-201503
MARK2,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P051-03i201204-201503
MARK3,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P051-04i201204-201503
MARK4,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P051-05i201204-201503
MARK5,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P060-01i201503
MARK 1,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P060-02i201503
MARK 2,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P060-03i201503
MARK 3,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P060-04i201503
MARK 4,NO.2,(L):REFER R/M
sub11071-0P060
main11071-0P060-05i201503
MARK 5,NO.2,(L):REFER R/M
sub11071-0P060
main11071-31031-01i201204-201502
MARK1,NO.2,(J):REFER R/M
sub11071-31060
main11071-31031-02i201204-201502
MARK2,NO.2,(J):REFER R/M
sub11071-31060
main11071-31031-03i201204-201502
MARK3,NO.2,(J):REFER R/M
sub11071-31060
main11071-31031-04i201204-201502
MARK4,NO.2,(J):REFER R/M
sub11071-31060
main11071-31031-05i201204-201502
MARK5,NO.2,(J):REFER R/M
sub11071-31060
main11071-31060-01i201503
MARK 1,NO.2,(J):REFER R/M
sub11071-31060
main11071-31060-02i201503
MARK 2,NO.2,(J):REFER R/M
sub11071-31060
main11071-31060-03i201503
MARK 3,NO.2,(J):REFER R/M
sub11071-31060
main11071-31060-04i201503
MARK 4,NO.2,(J):REFER R/M
sub11071-31060
main11071-31060-05i201503
MARK 5,NO.2,(J):REFER R/M
sub11071-31060
main11701-0P050-01i201109-201204
MARK1,NO.1,REFER R/M
sub11701-0P051
main11701-0P050-02i201109-201204
MARK2,NO.1,REFER R/M
sub11701-0P051
main11701-0P050-03i201109-201204
MARK3,NO.1,REFER R/M
sub11701-0P051
main11701-0P050-04i201109-201204
MARK4,NO.1,REFER R/M
sub11701-0P051
main11701-0P050-05i201109-201204
MARK5,NO.1,REFER R/M
sub11701-0P051
main11701-0P051-01i201204-201503
MARK1,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P051-02i201204-201503
MARK2,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P051-03i201204-201503
MARK3,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P051-04i201204-201503
MARK4,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P051-05i201204-201503
MARK5,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P060-01i201503
MARK 1,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P060-02i201503
MARK 2,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P060-03i201503
MARK 3,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P060-04i201503
MARK 4,NO.1,(L):REFER R/M
sub11701-0P060
main11701-0P060-05i201503
MARK 5,NO.1,(L):REFER R/M
sub11701-0P060
main11701-31090-01i201204-201502
MARK 1,NO.1,(J):REFER R/M
sub11701-31100
main11701-31090-02i201204-201502
MARK 2,NO.1,(J):REFER R/M
sub11701-31100
main11701-31090-03i201204-201502
MARK 3,NO.1,(J):REFER R/M
sub11701-31100
main11701-31090-04i201204-201502
MARK 4,NO.1,(J):REFER R/M
sub11701-31100
main11701-31090-05i201204-201502
MARK 5,NO.1,(J):REFER R/M
sub11701-31100
main11701-31100-01i201503
MARK 1,NO.1,(J):REFER R/M
sub11701-31100
main11701-31100-02i201503
MARK 2,NO.1,(J):REFER R/M
sub11701-31100
main11701-31100-03i201503
MARK 3,NO.1,(J):REFER R/M
sub11701-31100
main11701-31100-04i201503
MARK 4,NO.1,(J):REFER R/M
sub11701-31100
main11701-31100-05i201503
MARK 5,NO.1,(J):REFER R/M
sub11701-31100
main11711-0V010-01i201109-201307
MARK 1,NO.1,2 *212REFER R/M
main11711-0V010-02i201109-201307
MARK 2,NO.1,2 *212REFER R/M
main11711-0V010-03i201109-201307
MARK 3,NO.1,2 *212REFER R/M
main11711-0V010-04i201109-201307
MARK 4,NO.1,2 *212REFER R/M
main11711-0V030-01i201307-201409
MARK 1,(L),NO.1,2 *212*RRM
main11711-0V030-01i201409
MARK 1,*364,NO.1,(L),*RRM
main11711-0V030-01i201409
MARK 1,(L),NO.1,2 REFER R/M
main11711-0V030-01i201309-201409
MARK 1,(L),NO.1,*212*RRM
main11711-0V030-02i201409
MARK 2,*364,NO.1,(L),*RRM
main11711-0V030-02i201307-201409
MARK 2,(L),NO.1,2 *212*RRM
main11711-0V030-02i201309-201409
MARK 2,(L),NO.1,*212*RRM
main11711-0V030-02i201409
MARK 2,(L),NO.1,2 REFER R/M
main11711-0V030-03i201307-201409
MARK 3,(L),NO.1,2 *212*RRM
main11711-0V030-03i201409
MARK 3,(L),NO.1,2 REFER R/M
main11711-0V030-03i201409
MARK 3,*364,NO.1,(L),*RRM
main11711-0V030-03i201309-201409
MARK 3,(L),NO.1,*212*RRM
main11711-0V030-04i201409
MARK 4,*364,NO.1,(L),*RRM
main11711-0V030-04i201309-201409
MARK 4,(L),NO.1,*212*RRM
main11711-0V030-04i201409
MARK 4,(L),NO.1,2 REFER R/M
main11711-0V030-04i201307-201409
MARK 4,(L),NO.1,2 *212*RRM
main11711-36020-01i201110-201202
MARK 1,*107,NO.1,REFER R/M
main11711-36020-01i201109-201202
MARK 1,NO.1,2 *107REFER R/M
main11711-36020-02i201109-201202
MARK 2,NO.1,2 *107REFER R/M
main11711-36020-02i201110-201202
MARK 2,*107,NO.1,REFER R/M
main11711-36020-03i201109-201202
MARK 3,NO.1,2 *107REFER R/M
main11711-36020-03i201110-201202
MARK 3,*107,NO.1,REFER R/M
main11711-36020-04i201109-201202
MARK 4,NO.1,2 *107REFER R/M
main11711-36020-04i201110-201202
MARK 4,*107,NO.1,REFER R/M
main11711-36030-01i201110-201202
MARK 1,*107,NO.2,REFER R/M
main11711-36030-02i201110-201202
MARK 2,*107,NO.2,REFER R/M
main11711-36030-03i201110-201202
MARK 3,*107,NO.2,REFER R/M
main11711-36030-04i201110-201202
MARK 4,*107,NO.2,REFER R/M
main11711-36040-01i201409
MARK 1,*364,NO.2,REFER R/M,*107,NO.2,REFER R/M
main11711-36040-01i201309-201409
MARK 1,*212,NO.2,REFER R/M
main11711-36040-01i201208-201409
MARK 1,*107,NO.2,REFER R/M
main11711-36040-02i201409
MARK 2,*364,NO.2,REFER R/M,*107,NO.2,REFER R/M
main11711-36040-02i201309-201409
MARK 2,*212,NO.2,REFER R/M
main11711-36040-02i201208-201409
MARK 2,*107,NO.2,REFER R/M
main11711-36040-03i201208-201409
MARK 3,*107,NO.2,REFER R/M
main11711-36040-03i201309-201409
MARK 3,*212,NO.2,REFER R/M
main11711-36040-03i201409
MARK 3,*364,NO.2,REFER R/M,*107,NO.2,REFER R/M
main11711-36040-04i201309-201409
MARK 4,*212,NO.2,REFER R/M
main11711-36040-04i201208-201409
MARK 4,*107,NO.2,REFER R/M
main11711-36040-04i201409
MARK 4,*107,NO.2,REFER R/M,*364,NO.2,REFER R/M
main11711-36050-01i201409
MARK 1,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11711-36050-01i201409
MARK 1,(J),NO.1,2 REFER R/M
main11711-36050-01i201202-201409
MARK 1,*107,NO.1,REFER R/M
main11711-36050-01i201202-201409
MARK 1,NO.1,2 *107REFER R/M
main11711-36050-01i201309-201409
MARK 1,(J),NO.1,*212*RRM
main11711-36050-01i201307-201409
MARK 1,(J),NO.1,2 *212*RRM
main11711-36050-02i201202-201409
MARK 2,NO.1,2 *107REFER R/M
main11711-36050-02i201202-201409
MARK 2,*107,NO.1,REFER R/M
main11711-36050-02i201307-201409
MARK 2,(J),NO.1,2 *212*RRM
main11711-36050-02i201309-201409
MARK 2,(J),NO.1,*212*RRM
main11711-36050-02i201409
MARK 2,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11711-36050-02i201409
MARK 2,(J),NO.1,2 REFER R/M
main11711-36050-03i201409
MARK 3,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11711-36050-03i201409
MARK 3,(J),NO.1,2 REFER R/M
main11711-36050-03i201307-201409
MARK 3,(J),NO.1,2 *212*RRM
main11711-36050-03i201309-201409
MARK 3,(J),NO.1,*212*RRM
main11711-36050-03i201202-201409
MARK 3,NO.1,2 *107REFER R/M
main11711-36050-03i201202-201409
MARK 3,*107,NO.1,REFER R/M
main11711-36050-04i201409
MARK 4,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11711-36050-04i201307-201409
MARK 4,(J),NO.1,2 *212*RRM
main11711-36050-04i201409
MARK 4,(J),NO.1,2 REFER R/M
main11711-36050-04i201309-201409
MARK 4,(J),NO.1,*212*RRM
main11711-36050-04i201202-201409
MARK 4,NO.1,2 *107REFER R/M
main11711-36050-04i201202-201409
MARK 4,*107,NO.1,REFER R/M
main11711-36060-01i201202-201208
MARK 1,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-02i201202-201208
MARK 2,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-03i201202-201208
MARK 3,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-04i201202-201208
MARK 4,*107,NO.2,REFER R/M
sub11711-36040
11721BEARING, CRANKSHAFT, NO.2
main11721-0V010-01i201109-201307
MARK 1,NO.1,2 *212REFER R/M
main11721-0V010-02i201109-201307
MARK 2,NO.1,2 *212REFER R/M
main11721-0V010-03i201109-201307
MARK 3,NO.1,2 *212REFER R/M
main11721-0V010-04i201109-201307
MARK 4,NO.1,2 *212REFER R/M
main11721-0V030-01i201409
MARK 1,*364,NO.1,(L),*RRM
main11721-0V030-01i201409
MARK 1,(L),NO.1,2 REFER R/M
main11721-0V030-01i201309-201409
MARK 1,(L),NO.1,*212*RRM
main11721-0V030-01i201307-201409
MARK 1,(L),NO.1,2 *212*RRM
main11721-0V030-02i201409
MARK 2,*364,NO.1,(L),*RRM
main11721-0V030-02i201409
MARK 2,(L),NO.1,2 REFER R/M
main11721-0V030-02i201307-201409
MARK 2,(L),NO.1,2 *212*RRM
main11721-0V030-02i201309-201409
MARK 2,(L),NO.1,*212*RRM
main11721-0V030-03i201307-201409
MARK 3,(L),NO.1,2 *212*RRM
main11721-0V030-03i201409
MARK 3,(L),NO.1,2 REFER R/M
main11721-0V030-03i201409
MARK 3,*364,NO.1,(L),*RRM
main11721-0V030-03i201309-201409
MARK 3,(L),NO.1,*212*RRM
main11721-0V030-04i201409
MARK 4,(L),NO.1,2 REFER R/M
main11721-0V030-04i201409
MARK 4,*364,NO.1,(L),*RRM
main11721-0V030-04i201309-201409
MARK 4,(L),NO.1,*212*RRM
main11721-0V030-04i201307-201409
MARK 4,(L),NO.1,2 *212*RRM
main11721-36020-01i201109-201202
MARK 1,NO.1,2 *107REFER R/M
main11721-36020-01i201110-201202
MARK 1,*107,NO.1,REFER R/M
main11721-36020-02i201109-201202
MARK 2,NO.1,2 *107REFER R/M
main11721-36020-02i201110-201202
MARK 2,*107,NO.1,REFER R/M
main11721-36020-03i201109-201202
MARK 3,NO.1,2 *107REFER R/M
main11721-36020-03i201110-201202
MARK 3,*107,NO.1,REFER R/M
main11721-36020-04i201110-201202
MARK 4,*107,NO.1,REFER R/M
main11721-36020-04i201109-201202
MARK 4,NO.1,2 *107REFER R/M
main11721-36030-01i201110-201202
MARK 1,*107,NO.2,REFER R/M
main11721-36030-02i201110-201202
MARK 2,*107,NO.2,REFER R/M
main11721-36030-03i201110-201202
MARK 3,*107,NO.2,REFER R/M
main11721-36030-04i201110-201202
MARK 4,*107,NO.2,REFER R/M
main11721-36040-01i201309-201409
MARK 1,*212,NO.2,REFER R/M
main11721-36040-01i201208-201409
MARK 1,*107,NO.2,REFER R/M
main11721-36040-01i201409
MARK 1,*364,NO.2,REFER R/M,*107,NO.2,REFER R/M
main11721-36040-02i201208-201409
MARK 2,*107,NO.2,REFER R/M
main11721-36040-02i201309-201409
MARK 2,*212,NO.2,REFER R/M
main11721-36040-02i201409
MARK 2,*364,NO.2,REFER R/M,*107,NO.2,REFER R/M
main11721-36040-03i201208-201409
MARK 3,*107,NO.2,REFER R/M
main11721-36040-03i201309-201409
MARK 3,*212,NO.2,REFER R/M
main11721-36040-03i201409
MARK 3,*107,NO.2,REFER R/M,*364,NO.2,REFER R/M
main11721-36040-04i201208-201409
MARK 4,*107,NO.2,REFER R/M
main11721-36040-04i201309-201409
MARK 4,*212,NO.2,REFER R/M
main11721-36040-04i201409
MARK 4,*107,NO.2,REFER R/M,*364,NO.2,REFER R/M
main11721-36050-01i201307-201409
MARK 1,(J),NO.1,2 *212*RRM
main11721-36050-01i201202-201409
MARK 1,*107,NO.1,REFER R/M
main11721-36050-01i201202-201409
MARK 1,NO.1,2 *107REFER R/M
main11721-36050-01i201409
MARK 1,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11721-36050-01i201409
MARK 1,(J),NO.1,2 REFER R/M
main11721-36050-01i201309-201409
MARK 1,(J),NO.1,*212*RRM
main11721-36050-02i201202-201409
MARK 2,NO.1,2 *107REFER R/M
main11721-36050-02i201409
MARK 2,(J),NO.1,2 REFER R/M
main11721-36050-02i201409
MARK 2,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11721-36050-02i201307-201409
MARK 2,(J),NO.1,2 *212*RRM
main11721-36050-02i201309-201409
MARK 2,(J),NO.1,*212*RRM
main11721-36050-02i201202-201409
MARK 2,*107,NO.1,REFER R/M
main11721-36050-03i201409
MARK 3,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11721-36050-03i201202-201409
MARK 3,*107,NO.1,REFER R/M
main11721-36050-03i201202-201409
MARK 3,NO.1,2 *107REFER R/M
main11721-36050-03i201309-201409
MARK 3,(J),NO.1,*212*RRM
main11721-36050-03i201307-201409
MARK 3,(J),NO.1,2 *212*RRM
main11721-36050-03i201409
MARK 3,(J),NO.1,2 REFER R/M
main11721-36050-04i201409
MARK 4,*364,NO.1,(J),*RRM,*107,NO.1,REFER R/M
main11721-36050-04i201202-201409
MARK 4,*107,NO.1,REFER R/M
main11721-36050-04i201202-201409
MARK 4,NO.1,2 *107REFER R/M
main11721-36050-04i201307-201409
MARK 4,(J),NO.1,2 *212*RRM
main11721-36050-04i201309-201409
MARK 4,(J),NO.1,*212*RRM
main11721-36050-04i201409
MARK 4,(J),NO.1,2 REFER R/M
main11721-36060-01i201202-201208
MARK 1,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-02i201202-201208
MARK 2,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-03i201202-201208
MARK 3,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-04i201202-201208
MARK 4,*107,NO.2,REFER R/M
sub11721-36040
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-0V010i201409
STD,*364
main11791-0V010i201109-201409
STD,*212
main11791-0V010i201409
STD
main11791-36010i201109-201408
STD,*107
main11791-36020i201408-201409
STD,*107
13011RING SET, PISTON
main13011-0P040i201109-201507
STD
main13011-0P060i201507
STD
main13011-0V010i201409
STD
main13011-0V010i201109-201409
STD,*212 OR *364
main13011-36030i201109-201212
STD,*107
sub13011-36070
main13011-36070i201309-201403
STD,*212 OR *364
sub13011-36071
main13011-36070i201212-201401
STD,*107
sub13011-36071
main13011-36071i201402-201407
STD,PNC 13211=MARK 36060
main13011-36071i201403-201409
STD,*212 OR *364
main13011-36071i201409-201603
STD,*212
main13011-36120i201603
STD,*212
sub13011-36170
main13011-36120i201407-201409
STD,13211=-36090OR-36120
sub13011-36170
main13011-36120i201409
STD,*107
sub13011-36170
13041BEARING, CONNECTING ROD
main13041-0P081-01i201109-201605
MARK1,(L):REFER R/M
sub13041-0P090
main13041-0P081-02i201109-201605
MARK2,(L):REFER R/M
sub13041-0P090
main13041-0P081-03i201109-201605
MARK3,(L):REFER R/M
sub13041-0P090
main13041-0P081-04i201109-201605
MARK4,(L):REFER R/M
sub13041-0P090
main13041-0P090-01i201606
MARK 1,(L):REFER R/M
main13041-0P090-02i201606
MARK 2,(L):REFER R/M
main13041-0P090-03i201606
MARK 3,(L):REFER R/M
main13041-0P090-04i201606
MARK 4,(L):REFER R/M
main13041-31070-01i201109-201605
MARK 1,(J):REFER R/M
sub13041-31100
main13041-31070-02i201109-201605
MARK 2,(J):REFER R/M
sub13041-31100
main13041-31070-03i201109-201605
MARK 3,(J):REFER R/M
sub13041-31100
main13041-31070-04i201109-201605
MARK 4,(J):REFER R/M
sub13041-31100
main13041-31100-01i201606
MARK 1,(J):REFER R/M
main13041-31100-02i201606
MARK 2,(J):REFER R/M
main13041-31100-03i201606
MARK 3,(J):REFER R/M
main13041-31100-04i201606
MARK 4,(J):REFER R/M
main13281-0V010-01i201109-201604
MARK 1,*212 OR *364,*RRM
sub13281-0V011
main13281-0V010-02i201109-201604
MARK 2,*212 OR *364,*RRM
sub13281-0V011
main13281-0V010-03i201109-201604
MARK 3,*212 OR *364,*RRM
sub13281-0V011
main13281-0V011-01i201605
MARK 1,*212 OR *364,*RRM
main13281-0V011-02i201605
MARK 2,*212 OR *364,*RRM
main13281-0V011-03i201605
MARK 3,*212 OR *364,*RRM
main13281-36020-01i201109-201312
MARK 1,*107:REFER R/M
sub13281-36021
main13281-36020-02i201109-201312
MARK 2,*107:REFER R/M
sub13281-36021
main13281-36020-03i201109-201312
MARK 3,*107:REFER R/M
sub13281-36021
main13281-36021-01i201409
MARK 1,*107,REFER R/M
main13281-36021-01i201401-201409
MARK 1,*107:REFER R/M
main13281-36021-02i201401-201409
MARK 2,*107:REFER R/M
main13281-36021-02i201409
MARK 2,*107,REFER R/M
main13281-36021-03i201401-201409
MARK 3,*107:REFER R/M
main13281-36021-03i201409
MARK 3,*107,REFER R/M
13101PISTON SUB-ASSY, W/PIN
main13101-0P053i201109-201409
STD
sub13101-31092
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-22025i201109-201409
*107
main90520-22025i201309-201409
*212 OR *364
main90520-A0004i201109-201409
*212 OR *364
main90520-A0004i201409
13201ROD SUB-ASSY, CONNECTING
main13201-09830i201109-201606
sub13201-09831
main13201-09831i201606
sub13201-39137
main13201-09A45-A0i201109-201409
MARK A,*212 OR *364,*RRM
sub13201-09A46
main13201-09A45-A0i201409-201605
MARK A,REFER REPAIR MANUAL
sub13201-09A46
main13201-09A45-B0i201109-201409
MARK B,*212 OR *364,*RRM
sub13201-09A46
main13201-09A45-B0i201409-201605
MARK B,REFER REPAIR MANUAL
sub13201-09A46
main13201-09A45-C0i201409-201605
MARK C,REFER REPAIR MANUAL
sub13201-09A46
main13201-09A45-C0i201109-201409
MARK C,*212 OR *364,*RRM
sub13201-09A46
main13201-09A46-A0i201605
MARK A,REFER REPAIR MANUAL
sub13201-39226
main13201-09A46-B0i201605
MARK B,REFER REPAIR MANUAL
sub13201-39226
main13201-09A46-C0i201605
MARK C,REFER REPAIR MANUAL
sub13201-39226
main13201-39225-A0i201309-201401
MARK A,*212 OR *364,*RRM
sub13201-39226
main13201-39225-A0i201109-201401
MARK A,*107:REFER R/M
sub13201-39226
main13201-39225-B0i201109-201401
MARK B,*107:REFER R/M
sub13201-39226
main13201-39225-B0i201309-201401
MARK B,*212 OR *364,*RRM
sub13201-39226
main13201-39225-C0i201109-201401
MARK C,*107:REFER R/M
sub13201-39226
main13201-39225-C0i201309-201401
MARK C,*212 OR *364,*RRM
sub13201-39226
main13201-39226-A0i201401-201409
MARK A,*107:REFER R/M
main13201-39226-A0i201401-201409
MARK A,*212 OR *364,*RRM
main13201-39226-A0i201409
MARK A,*364,REFER R/M,*107,REFER R/M
main13201-39226-B0i201401-201409
MARK B,*107:REFER R/M
main13201-39226-B0i201401-201409
MARK B,*212 OR *364,*RRM
main13201-39226-B0i201409
MARK B,*364,REFER R/M,*107,REFER R/M
main13201-39226-C0i201401-201409
MARK C,*212 OR *364,*RRM
main13201-39226-C0i201401-201409
MARK C,*107:REFER R/M
main13201-39226-C0i201409
MARK C,*364,REFER R/M,*107,REFER R/M
13211PISTON
main13211-0V012-A0i201109-201409
MARK A,*212 OR *364,*RRM
main13211-0V012-A0i201409
MARK A,REFER REPAIR MANUAL
main13211-0V012-B0i201109-201409
MARK B,*212 OR *364,*RRM
main13211-0V012-B0i201409
MARK B,REFER REPAIR MANUAL
main13211-0V012-C0i201409
MARK C,REFER REPAIR MANUAL
main13211-0V012-C0i201109-201409
MARK C,*212 OR *364,*RRM
main13211-36032-A0i201109-201407
MARK A,*107:REFER R/M
main13211-36032-B0i201109-201407
MARK B,*107:REFER R/M
main13211-36032-C0i201109-201407
MARK C,*107:REFER R/M
main13211-36060-A0i201409-201602
MARK A,*364,REFER R/M
main13211-36060-A0i201110-201407
MARK A,*107:REFER R/M
main13211-36060-A0i201309-201409
MARK A,*212 OR *364,*RRM
main13211-36060-B0i201309-201409
MARK B,*212 OR *364,*RRM
main13211-36060-B0i201110-201407
MARK B,*107:REFER R/M
main13211-36060-B0i201409-201602
MARK B,*364,REFER R/M
main13211-36060-C0i201110-201407
MARK C,*107:REFER R/M
main13211-36060-C0i201309-201409
MARK C,*212 OR *364,*RRM
main13211-36060-C0i201409-201602
MARK C,*364,REFER R/M
main13211-36090-A0i201407-201409
MARK A,*107,MARK 36090,*RRM
main13211-36090-B0i201407-201409
MARK B,*107,MARK 36090,*RRM
main13211-36090-C0i201407-201409
MARK C,*107,MARK 36090,*RRM
main13211-36100-A0i201603
MARK A,*364,REFER R/M
main13211-36100-A0i201407-201409
MARK A
main13211-36100-A0i201409
MARK A,*107
main13211-36100-B0i201407-201409
MARK B
main13211-36100-B0i201409
MARK B,*107
main13211-36100-B0i201603
MARK B,*364,REFER R/M
main13211-36100-C0i201603
MARK C,*364,REFER R/M
main13211-36100-C0i201407-201409
MARK C
main13211-36100-C0i201409
MARK C,*107
main13211-36120-A0i201408-201409
MARK A,*107,MARK 0V030,*RRM
sub13211-0V030
main13211-36120-B0i201408-201409
MARK B,*107,MARK 0V030,*RRM
sub13211-0V030
main13211-36120-C0i201408-201409
MARK C,*107,MARK 0V030,*RRM
sub13211-0V030
13251PIN, PISTON
main13251-0H030-A0i201109-201409
MARK A,*212 OR*364,*RRM,(L)
sub13251-28010
main13251-0H030-A0i201409
MARK A,(L),REFER R/M
sub13251-28010
main13251-0H030-B0i201409
MARK B,(L),REFER R/M
sub13251-28010
main13251-0H030-B0i201109-201409
MARK B,*212 OR*364,*RRM,(L)
sub13251-28010
main13251-0H030-C0i201409
MARK C,(L),REFER R/M
sub13251-28010
main13251-0H030-C0i201109-201409
MARK C,*212 OR*364,*RRM,(L)
sub13251-28010
main13251-28020-A0i201409
MARK A,(J),REFER R/M
main13251-28020-A0i201409
MARK A,*107,*364,REFER R/M
main13251-28020-A0i201309-201409
MARK A,*212 OR *364,*RRM
main13251-28020-A0i201109-201409
MARK A,*107:REFER R/M
main13251-28020-A0i201109-201409
MARK A,*212 OR*364,*RRM,(J)
main13251-28020-B0i201109-201409
MARK B,*212 OR*364,*RRM,(J)
main13251-28020-B0i201109-201409
MARK B,*107:REFER R/M
main13251-28020-B0i201309-201409
MARK B,*212 OR *364,*RRM
main13251-28020-B0i201409
MARK B,*107,*364,REFER R/M
main13251-28020-B0i201409
MARK B,(J),REFER R/M
main13251-28020-C0i201109-201409
MARK C,*107:REFER R/M
main13251-28020-C0i201109-201409
MARK C,*212 OR*364,*RRM,(J)
main13251-28020-C0i201309-201409
MARK C,*212 OR *364,*RRM
main13251-28020-C0i201409
MARK C,*107,*364,REFER R/M
main13251-28020-C0i201409
MARK C,(J),REFER R/M
13265BOLT, CONNECTING ROD
main13265-28010i201109-201409
sub13265-28020
main13265-31020i201109-201409
*212 OR *364
main13265-31020i201109-201409
*107
main13265-31020i201409
*364,*107
13405FLYWHEEL SUB-ASSY
main13451-36040i201409
*364,*107
main13451-36040i201110-201409
*107
main13451-36040i201309-201409
*212 OR *364
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08120i201309-201409
L=18,OD=8,*212 OR *364
main90250-08120i201110-201409
L=18,OD=8,*107
main90250-08120i201409
L=18,OD=8,*364,*107
13405BBOLT, FLYWHEEL SETTING
main90105-12384i201110-201409
*107
main90105-12384i201409
*364,*107
main90105-12384i201309-201409
*212 OR *364
13411CRANKSHAFT
main13401-0P030i201109-201507
(L)
sub13401-0P031
main13401-0P031i201507
(L)
main13401-0V010i201109-201307
*212 OR *364
sub13401-36011
main13401-0V011i201409
sub13401-36011
main13401-0V011i201307-201409
*212 OR *364
sub13401-36011
main13401-31040i201109-201410
(J)
sub13401-31041
main13401-31041i201410
(J)
sub13401-31021
main13401-36010i201109-201202
*107
sub13401-36011
main13401-36011i201309-201409
*212 OR *364
main13401-36011i201202-201409
*107
main13401-36011i201409
*364,*107
13434AKEY(FOR OIL PUMP DRIVE SPLINE)
main95161-30516i201109-201409
*212 OR *364
main95161-30516i201109-201409
*107
main95161-30516i201409
*364,*107
13471PULLEY, CRANKSHAFT
main13470-0V020i201109-201409
(L),*212 OR *364
main13470-31030i201109-201409
main13470-36010i201109-201409
(J),*212 OR *364
main13470-36010i201109-201409
*107
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main95161-30516i201109-201409
*212 OR *364
main95161-30516i201109-201409
*107
main95161-30516i201409
*364,*107
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-16004i201109-201412
main90119-16020i201109-201409
*107
main90119-16020i201109-201506
*212 OR *364
main90119-16020i201501
main90119-16020i201506
(J),*212 OR *364
main90119-A0265i201506
(L),*212 OR *364
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-0P011i201109-201409
main13521-0V010i201109-201409
(L),*212 OR *364
main13521-0V010i201409
(L)
main13521-0V010i201409
*364
main13521-0V010i201309-201409
*212 OR *364
main13521-36010i201109-201409
*107
main13521-36010i201109-201409
(J),*212 OR *364
main13521-36010i201409
(J)

20 parts on this diagram · 2 diagrams in section

CRANKSHAFT & PISTON — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
