VENTILATION HOSE

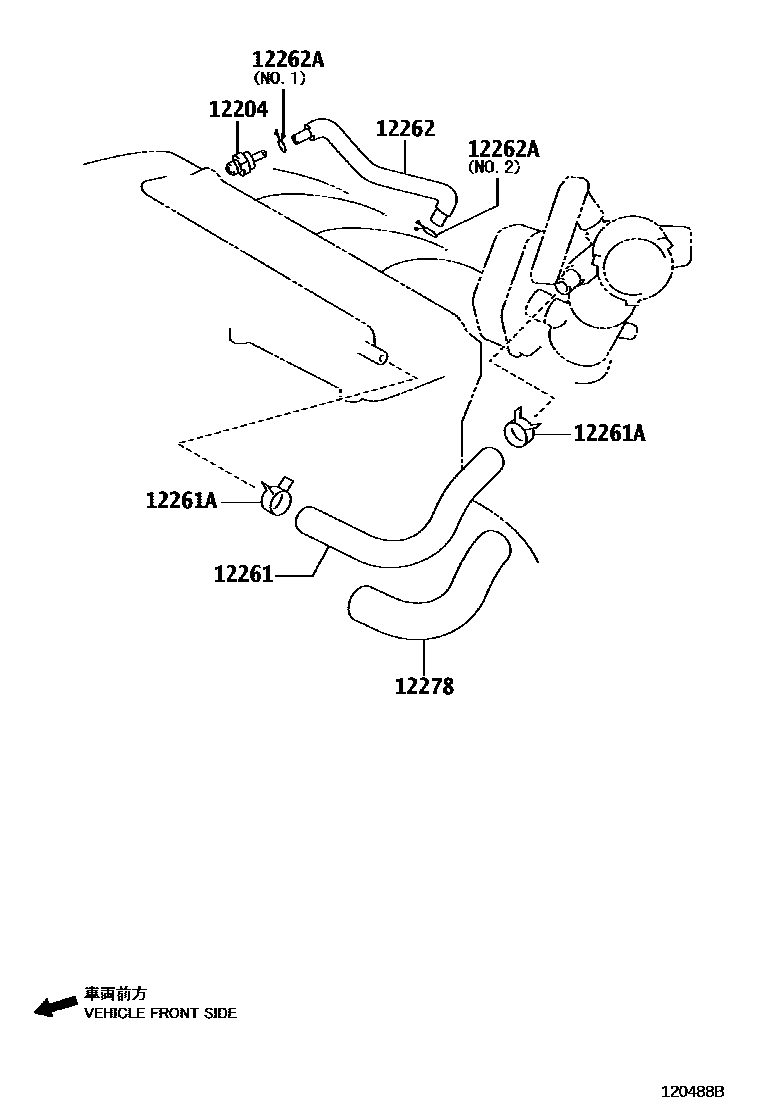

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-28030i200602-200903
*195,*108
main12204-31040i200602-200901
main12204-31120i200901-201109
main12204-36020i200903-201109
*107,*212
12261HOSE, VENTILATION
main12261-0H080i200602-200903
main12261-0P030i200602-201109
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90080-46349i200602-201011
main90467-14017i200602-201109
main90467-21004i201012-201109
12262HOSE, VENTILATION, NO.2
main12262-0H010i200602-200903
*195,*108
main12262-0P020i200602-201109
main12262-36020i200903-201103
*107,*212
main12262-36040i201103-201109
*107,*212
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-13103i200602-200903
*108,NO.1,*195,NO.1
main90467-16035i200602-200903
*195,NO.2
main90467-16035i200903-201109
*107,*212
main90467-17013i200602-200903
*108,NO.2
main90467-21004i200602-201109
12278INSULATOR, VENTILATION HOSE HEAT
main12278-0H030i200602-200903

6 parts on this diagram · 3 diagrams in section
