E
EPC Data

EXHAUST PIPE

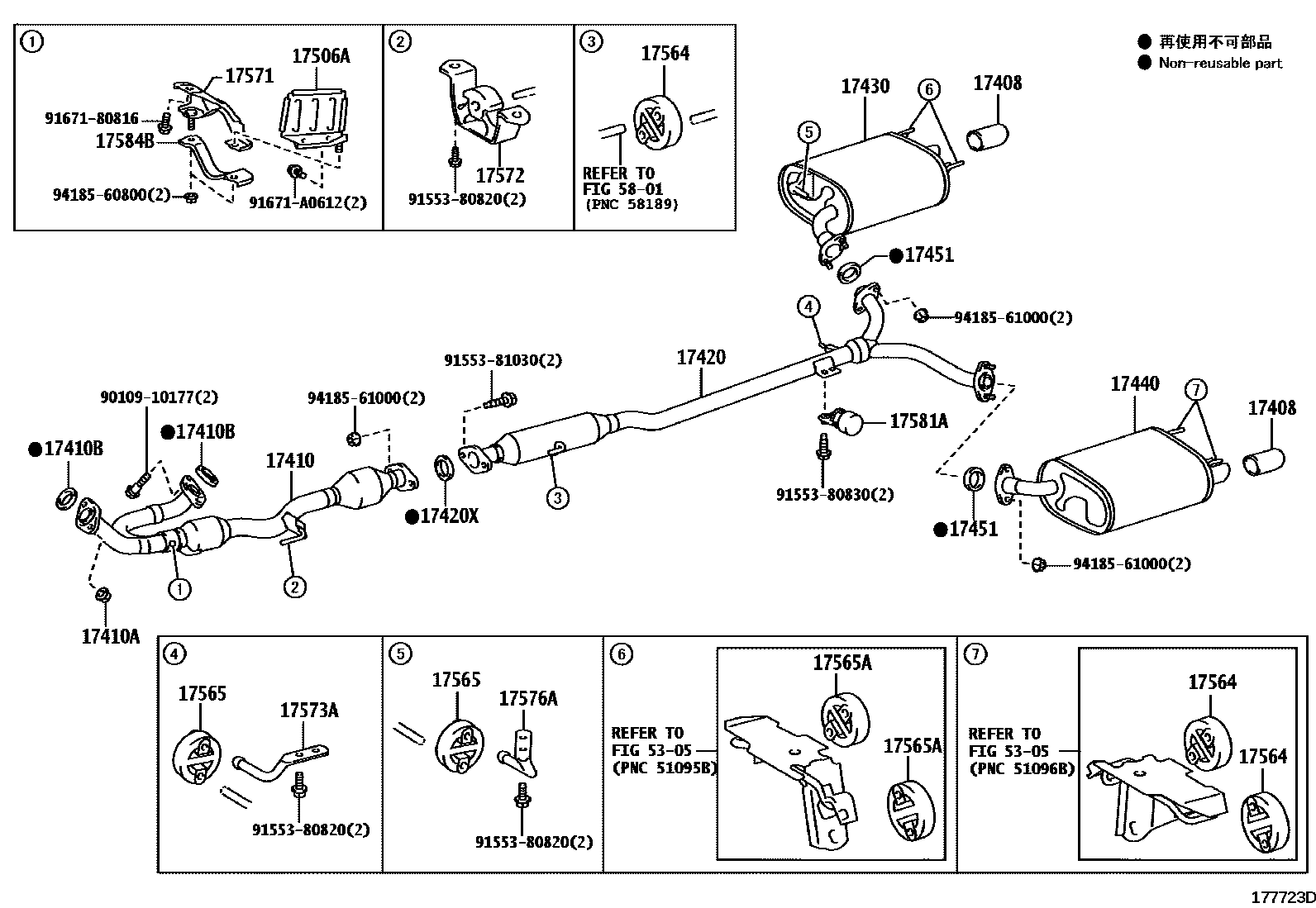

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-31090i201206-201507
main17408-31130i201507
NO.1
main17408-31140i201507
NO.2
17410PIPE ASSY, EXHAUST, FRONT
main17410-31E80i201206-201507
*114=TOYOTA/X69/Y
main17410-36280i201206-201507
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i201206-201507
17410BGASKET, EXHAUST PIPE
main17451-28070i201206-201507
main90917-06089i201206-201507
17420PIPE ASSY, EXHAUST, CENTER
main17420-31510i201206-201308
main17420-31520i201308-201507
main17420-36140i201206-201405
main17420-36150i201405-201507
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06076i201206-201507
main90917-06078i201206-201507
17430PIPE ASSY, EXHAUST, TAIL
main17430-31C40i201206-201507
main17430-31E10i201507
main17430-36190i201206-201405
main17430-36200i201405-201507
17440PIPE, EXHAUST TAIL, LH
main17440-31150i201206-201507
main17440-31230i201507
17451GASKET, EXHAUST PIPE
main17451-28022i201206-201507
main90917-06045i201206-201507
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-31090i201206-201507
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-31040i201206-201507
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-22040i201206-201507
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-22030i201206-201507
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-31180i201206-201507
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-28020i201206-201507
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-36030i201206-201507
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-36040i201206-201507
17581ADAMPER, EXHAUST PIPE
main17581-67010i201206-201507
17584BBRACKET, EXHAUST PIPE NO.1 SUPPORT
main17584-31030i201206-201507
5305
5801
9010910177
9155380820
9155380830
9155381030
9167180816
91671A0612
9418560800
9418561000

29 parts on this diagram · 3 diagrams in section
