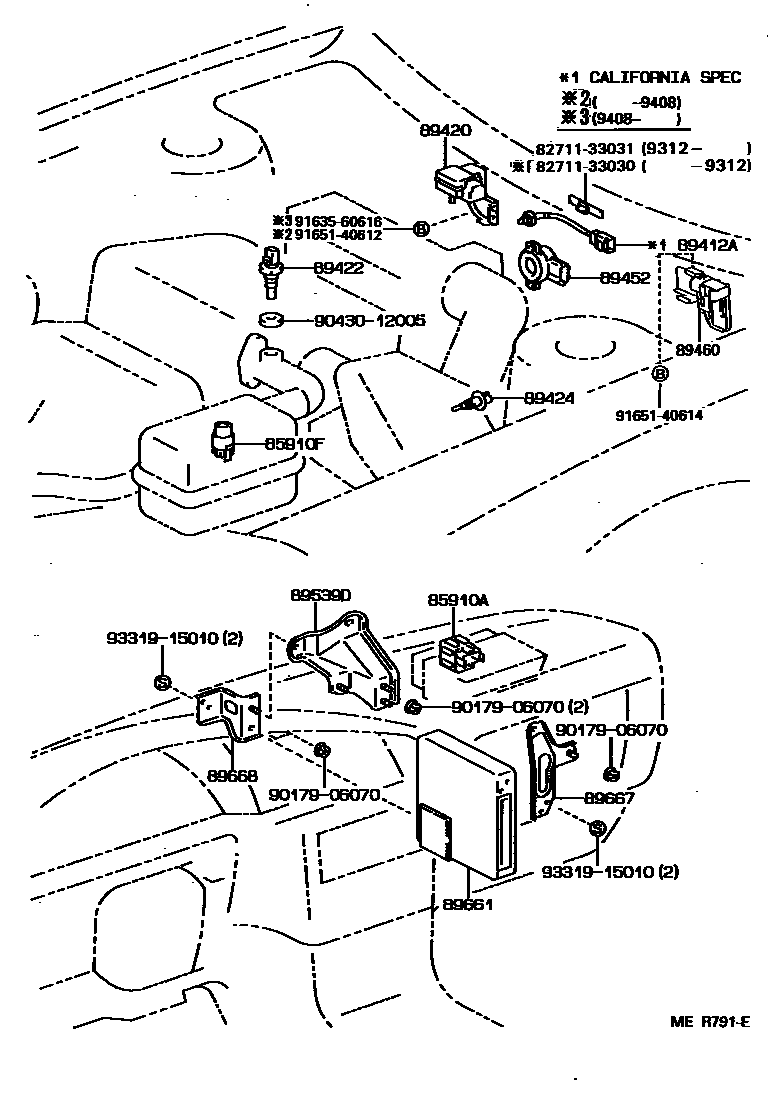

ELECTRONIC FUEL INJECTION SYSTEM

0001 1 0002 1 0003 1

85910ARELAY ASSY, CIRCUIT OPENING (FOR EFI)

main85910-22040iVCV10..JPP199106-199308

main85910-33010iMCV10,SXV10..JPP199106-199608

85910FRELAY, COMPUTER (FOR EFI)

main90987-02004iSXV10,VCV10..JPP199106-199308

main90987-02009iMCV10,SXV10..JPP199308-199608

89412ASENSOR, E.G.R GAS TEMPERATURE

main89412-33010iVCV10..JPP..USA199106-199308

CALIFORNIA SPEC

main89412-33030iSXV10..JPP199408-199508

NIPPONDENSO

main89412-33040iSXV10..JPP..USA199106-199308

CALIFORNIA SPEC

sub89412-33030

main89412-33040iSXV10..JPP199308-199508

MATSUSHITA

sub89412-33030

main89412-33050iMCV10..JPP199308-199608

89420SENSOR ASSY, VACUUM

main89420-06010iSXV10..JPP199408-199608

*ND USA

main89420-33010iSXV10..JPP199106-199408

main89420-33010iSXV10..JPP199408-199608

*ND

89422SENSOR, WATER TEMPERATURE (FOR E.F.I.)

main89422-20010iSXV10,VCV10..JPP199106-199608

main89422-35010iMCV10..JPP199308-199608

89424SENSOR, INLET AIR TEMPERATURE (FOR E.F.I.)

main89424-12010iSXV10..JPP199106-199608

main89424-12010iSXV10..JPP199408-199608

NIPPONDENSO

89452SENSOR, THROTTLE POSITION (FOR E.F.I.)

main89452-22090iSXV10..JPP199408-199608

main89452-22090iSXV10..JPP199410-199608

NIPPONDENSO

main89452-32060iMCV10,VCV10..JPP199106-199608

main89452-33010iSXV10..JPP199106-199408

sub89452-22090

sub89452-32060

89460SENSOR ASSY, VAPOR PRESSURE

main89460-33020iSXV10..JPP..ATM199508-199608

89539DBRACKET, COMPUTER

main89539-33030iVCV10..JPP199106-199308

UPPER

main89539-33040iVCV10..JPP199106-199308

LOWER

main89539-33050iMCV10,SXV10..JPP199308-199608

89661COMPUTER, ENGINE CONTROL

main89661-06170iMCV10..JPP..SE199404-199408

main89661-06200iMCV10..JPP..(LE,XLE)199410-199508

*ND USA

main89661-06210iMCV10..JPP..SE199408-199508

*ND USA

main89661-06230iMCV10..JPP..(LE,XLE)199508-199608

*ND USA

main89661-06240iMCV10..JPP..SE199508-199608

*ND USA

main89661-33030iSXV10..JPP..MTM199106-199202

sub89661-33031

main89661-33031iSXV10..JPP..MTM199202-199301

sub89661-33032

main89661-33032iSXV10..JPP..MTM199301-199308

main89661-33040iSXV10..JPP..MTM..USA199106-199204

CALIFORNIA SPEC

sub89661-33041

main89661-33041iSXV10..JPP..MTM..USA199204-199301

CALIFORNIA SPEC

sub89661-33042

main89661-33042iSXV10..JPP..MTM..USA199301-199308

CALIFORNIA SPEC

main89661-33060iSXV10..JPP..ATM199106-199110

sub89661-33061

main89661-33061iSXV10..JPP..ATM199110-199301

sub89661-33062

main89661-33062iSXV10..JPP..ATM199301-199308

main89661-33070iSXV10..JPP..ATM..USA199106-199110

CALIFORNIA SPEC

sub89661-33071

main89661-33071iSXV10..JPP..ATM..USA199110-199301

CALIFORNIA SPEC

sub89661-33072

main89661-33072iSXV10..JPP..ATM..USA199301-199308

CALIFORNIA SPEC

main89661-33110iVCV10..JPP..MTM199106-199208

sub89661-33111

main89661-33111iVCV10..JPP..MTM199208-199308

main89661-33120iVCV10..JPP..ATM..(DX,LE,XLE)199106-199208

sub89661-33121

main89661-33121iVCV10..JPP..ATM..(DX,LE,XLE)199208-199308

main89661-33130iVCV10..JPP..MTM..USA199202-199208

CALIFORNIA SPEC

sub89661-33131

main89661-33131iVCV10..JPP..MTM..USA199208-199308

CALIFORNIA SPEC

main89661-33140iVCV10..JPP..(DX,LE,XLE)..USA199106-199208

CALIFORNIA SPEC

sub89661-33141

main89661-33141iVCV10..JPP..(DX,LE,XLE)..USA199208-199308

CALIFORNIA SPEC

main89661-33180iVCV10..JPP..ATM..LE..CND199202-199208

SPORTS PACKAGE

sub89661-33181

main89661-33181iVCV10..JPP..ATM..LE..CND199208-199308

SPORTS PACKAGE

main89661-33190iVCV10..JPP..ATM..SE199202-199208

CALIFORNIA SPEC

sub89661-33191

main89661-33191iVCV10..JPP..ATM..SE199208-199308

CALIFORNIA SPEC

main89661-33340iMCV10..JPP..SE199308-199408

main89661-33350iMCV10..JPP..(LE,XLE)..USA199308-199408

main89661-33360iSXV10..JPP..MTM199308-199508

main89661-33370iSXV10..JPP..ATM199308-199508

main89661-33380iSXV10..JPP..MTM..USA199308-199508

CALIFORNIA SPEC

main89661-33390iSXV10..JPP..ATM..USA199308-199508

CALIFORNIA SPEC

main89661-33400iMCV10..JPP..CND199308-199402

main89661-33400iMCV10..JPP..XLE199309-199401

CHILE SPEC

main89661-33400iMCV10..JPP..XLE199401-199408

BRAZIL SPEC

main89661-33420iMCV10..JPP..(LE,XLE)199410-199508

*ND

main89661-33420iMCV10..JPP..(LE,XLE)199408-199410

main89661-33430iMCV10..JPP..SE199408-199508

*ND

main89661-33450iMCV10..JPP..XLE199408-199508

BRAZIL SPEC

main89661-33690iMCV10..JPP..(LE,XLE)199508-199608

*ND

main89661-33700iMCV10..JPP..SE199508-199608

*ND

main89661-33710iMCV10..JPP..XLE199508-199608

BRAZIL SPEC

main89661-33730iSXV10..JPP..MTM199508-199608

sub89661-33731

main89661-33740iSXV10..JPP..ATM199508-199608

sub89661-33741

main89661-33750iSXV10..JPP..MTM199508-199608

CALIFORNIA SPEC

sub89661-33751

main89661-33760iSXV10..JPP..ATM199508-199608

CALIFORNIA SPEC

sub89661-33761

89667BRACKET, ENGINE CONTROL COMPUTER

main89667-06030iMCV10..JPP199408-199608

*ND USA

main89667-06030iMCV10..JPP..SE199404-199408

main89667-33010iSXV10..JPP199106-199308

main89667-33020iVCV10..JPP199106-199308

main89667-33050iMCV10..JPP..XLE199408-199608

*ND

main89667-33050iMCV10..JPP..XLE199410-199608

BRAZIL SPEC

main89667-33050iMCV10,SXV10..JPP199308-199408

89668BRACKET, ENGINE CONTROL COMPUTER, NO.2

main89668-06040iMCV10..JPP199408-199608

*ND USA

main89668-06040iMCV10..JPP..SE199404-199408

main89668-33010iSXV10..JPP199106-199308

main89668-33030iVCV10..JPP199106-199308

main89668-33040iSXV10..JPP199308-199608

main89668-33050iMCV10..JPP..(LE,XLE)199408-199608

*ND

main89668-33050iMCV10..JPP199308-199408

main89668-33050iMCV10..JPP199410-199608

BRAZIL SPEC

8271133030WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-33030

8271133031WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-33031

9017906070

main90179-06070

9043012005

main90430-12005

9163560616

main91635-60616

9165140612

main91651-40612

9165140614

main91651-40614

9331915010

main93319-15010

20 parts on this diagram · 3 diagrams in section
