EPC Data

SWITCH & RELAY & COMPUTER

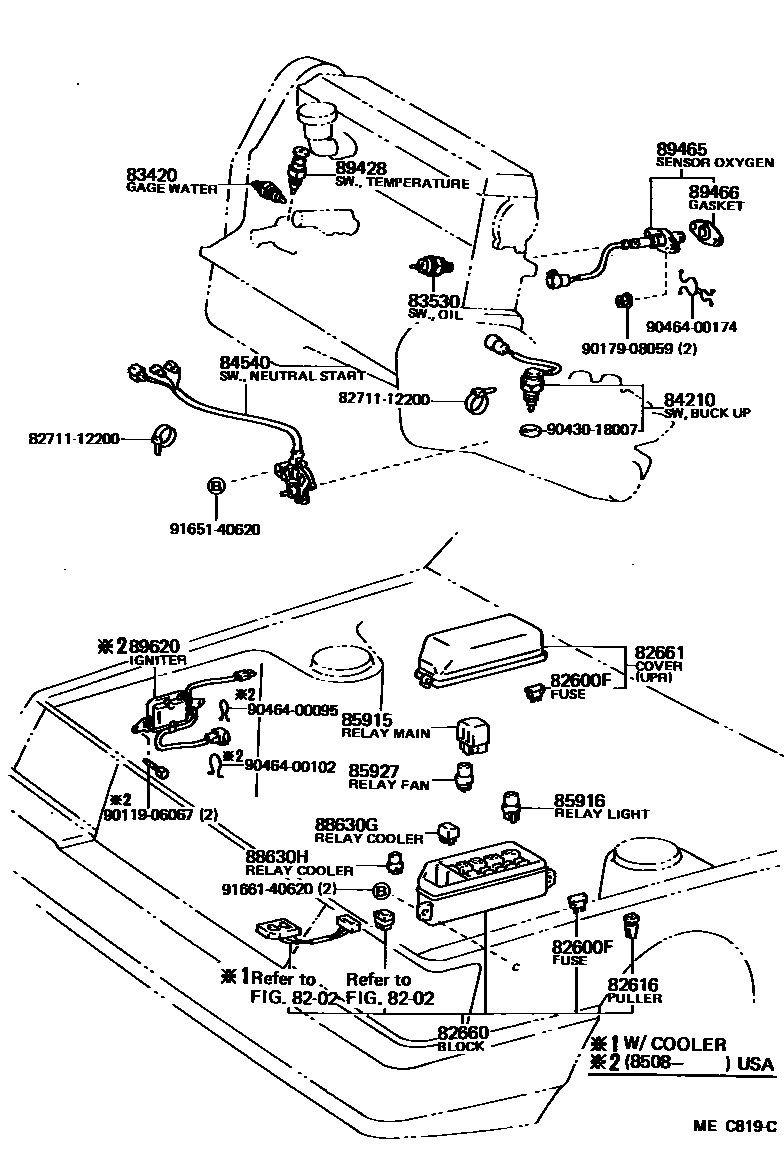

Parts diagram
8202
82600FFUSE, FUSE BLOCK
main90982-09002i198301-198607
10A,10A
main90982-09003i198301-198607
15A,15A
main90982-09004i198301-198607
20A,YELLOW,20A
main90982-09005i198301-198607
7.5A,7.5A
82616PULLER, FUSE
main82616-12010i198301-198607
82660BLOCK ASSY, RELAY, ENGINE ROOM
main82660-32040i198301-198607
main82660-32160i198301-198607
W/COOLER
main82660-32230i198410-198607
82661COVER, RELAY BLOCK, NO.1
main82661-32010i198301-198607
ENGINE ROOM,UPR
main82661-32020i198410-198607
ENGINE ROOM,LWR
main82661-32040i198301-198607
COWL SIDE
main82661-32070i198308-198408
ENGINE ROOM,LWR
main82661-32100i198410-198607
ENGINE ROOM,UPR
83420GAGE ASSY, WATER TEMPERATURE SENDER
main83420-20020i198301-198607
83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
main83530-10020i198301-198310
main83530-12040i198310-198410
main83530-14020i198410-198607
main83530-14030i198503-198607
main83530-30043i198308-198503
84210SWITCH ASSY, BACK-UP LAMP
main84210-60021i198301-198607
84540SWITCH ASSY, NEUTRAL START
main84540-32050i198301-198607
85915RELAY, MAIN
main85913-30020i198301-198607
85916RELAY, LIGHT CONTROL
main90987-01003i198301-198607
85927RELAY, COOLING FAN
main85925-32010i198410-198508
main85927-32020i198508-198607
main90987-03001i198301-198607
88630GRELAY ASSY, COOLER
main88630-32010i198301-198607
88630HRELAY ASSY, COOLER
main90987-02004i198301-198607
89428SWITCH, TEMPERATURE DETECT, NO.2
main89428-15011i198506-198508
main89428-15030i198308-198508
main89428-32010i198301-198607
89465SENSOR, OXYGEN
main89465-39105i198301-198607
89466GASKET, OXYGEN SENSOR
main89466-32010i198301-198607
89620IGNITER ASSY
main89620-32050i198508-198607
8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906067
9017908059
9043018007
9046400095
9046400102
9046400174
9165140620
9166140620

27 parts on this diagram · 8 diagrams in section
