PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT

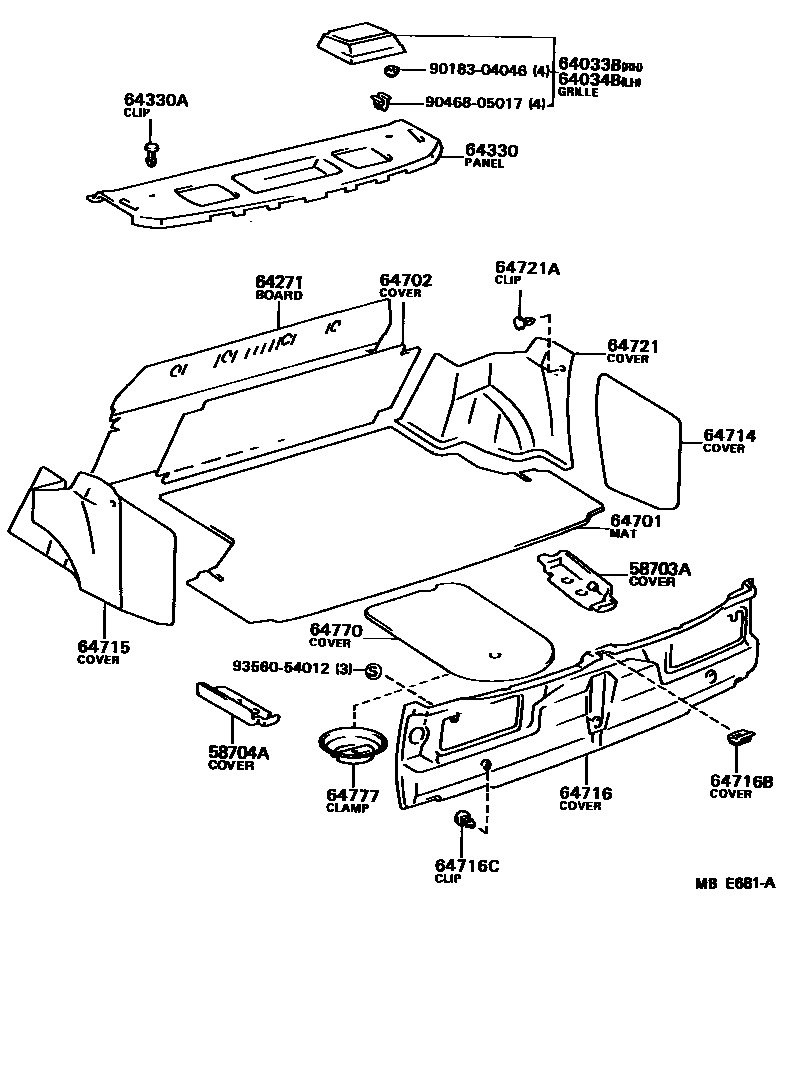

Parts diagram
58703ACOVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, RH
main58773-32010i198301-198607
58704ACOVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, LH
main58774-32010i198301-198607
64033BGRILLE SUB-ASSY, REAR SPEAKER, RH
main64033-32010-03i198301-198408
DARK GRAY,GRAY,TRIM1#
main64033-32010-05i198408-198607
BEIGE,BEIGE,TRIM4#
main64033-32010-13i198408-198607
SHADOW GRAY,SHADOW GRAY,TRIM1#
main64033-32010-14i198301-198607
BLUE,BLUE,TRIM8#
main64033-32010-16i198301-198408
DARK BROWN,BROWN,TRIM4#
64034BGRILLE SUB-ASSY, REAR SPEAKER, LH
main64033-32010-03i198301-198408
DARK GRAY,GRAY,TRIM1#
main64033-32010-05i198408-198607
BEIGE,BEIGE,TRIM4#
main64033-32010-13i198408-198607
SHADOW GRAY,SHADOW GRAY,TRIM1#
main64033-32010-14i198301-198607
BLUE,BLUE,TRIM8#
main64033-32010-16i198301-198408
DARK BROWN,BROWN,TRIM4#
64271BOARD, ROOM PARTITION, NO.1
main64271-32010i198301-198607
64330PANEL ASSY, PACKAGE TRAY TRIM
main64330-32050-03i198301-198408
W/SPEAKER,DARK GRAY,GRAY,TRIM1#
main64330-32050-04i198301-198508
W/SPEAKER,BLUE,BLUE,TRIM8#
main64330-32050-05i198408-198508
W/SPEAKER,BEIGE,BEIGE,TRIM4#
main64330-32050-06i198301-198408
W/SPEAKER,DARK GRAY,BROWN,TRIM1#
main64330-32050-13i198408-198508
W/SPEAKER,SHADOW GRAY,SHADOW GRAY,TRIM1#
main64330-32070-03i198301-198408
W/O SPEAKER,DARK GRAY,GRAY,TRIM1#
main64330-32070-04i198301-198508
W/O SPEAKER,BLUE,BLUE,TRIM8#
main64330-32070-05i198408-198508
W/O SPEAKER,BEIGE,BEIGE,TRIM4#
main64330-32070-06i198301-198408
W/O SPEAKER,DARK BROWN,BROWN,TRIM4#
main64330-32070-13i198408-198508
W/O SPEAKER,SHADOW GRAY,SHADOW GRAY,TRIM1#
main64330-32090-03i198508-198607
W/O SPEAKER,SHADOW GRAY,SHADOW GRAY,TRIM1#
main64330-32090-04i198508-198607
W/O SPEAKER,BLUE,BLUE,TRIM8#
main64330-32090-05i198508-198607
W/O SPEAKER,BEIGE,BEIGE,TRIM4#
main64330-32100-03i198508-198607
W/SPEAKER,SHADOW GRAY,SHADOW GRAY,TRIM1#
main64330-32100-04i198508-198607
W/SPEAKER,BLUE,BLUE,TRIM8#
main64330-32100-05i198508-198607
W/SPEAKER,BEIGE,BEIGE,TRIM4#
64330ACLIP(FOR PACKAGE TRAY TRIM PANEL)
main90467-09012-01i198301-198406
BLACK,BLACK
main90467-09047-01i198406-198607
BLACK,BLACK
64701MAT SUB-ASSY, LUGGAGE COMPARTMENT
main64711-32010i198301-198408
main64711-32020i198301-198607
64702COVER SUB-ASSY, LUGGAGE COMPARTMENT, FRONT
main64717-32010i198301-198607
main64717-32020i198308-198607
64714COVER, LUGGAGE COMPARTMENT, RH
main64714-32010i198301-198407
main64714-32011i198407-198607
main64714-32020i198301-198308
main64714-32021i198308-198607
64715COVER, LUGGAGE COMPARTMENT, LH
main64072-32020i198301-198407
main64072-32021i198407-198607
main64072-32040i198301-198308
main64072-32041i198308-198407
main64072-32042i198407-198607
64716COVER, LUGGAGE COMPARTMENT, REAR CENTER
main64716-32010i198301-198308
main64716-32030i198308-198607
64716BCOVER, LUGGAGE COMPARTMENT DOOR STRIKER
main64749-14030i198301-198607
64716CCLIP(FOR LUGGAGE COMPARTMENT TRIM REAR COVER)
main90467-05014-03i198301-198607
GRAY
64721COVER, LUGGAGE COMPARTMENT TRIM, INNER RH
main64721-32010i198301-198407
main64721-32011i198407-198607
main64721-32020i198308-198407
main64721-32021i198407-198607
64721ACLIP(FOR LUGGAGE COMPARTMENT TRIM INNER COVER)
main90467-07158-13i198301-198607
GRAY
64770COVER ASSY, SPARE WHEEL
main64770-32010i198301-198607
W/COMPACT SPARE TIRE
main64770-32030i198408-198607
W/O COMPACT SPARE TIRE
64777CLAMP, SPARE WHEEL COVER
main64777-32020i198301-198607
9018304046
9046805017
9356054012

21 parts on this diagram · 1 diagram in section
