FRONT DISC BRAKE CALIPER & DUST COVER

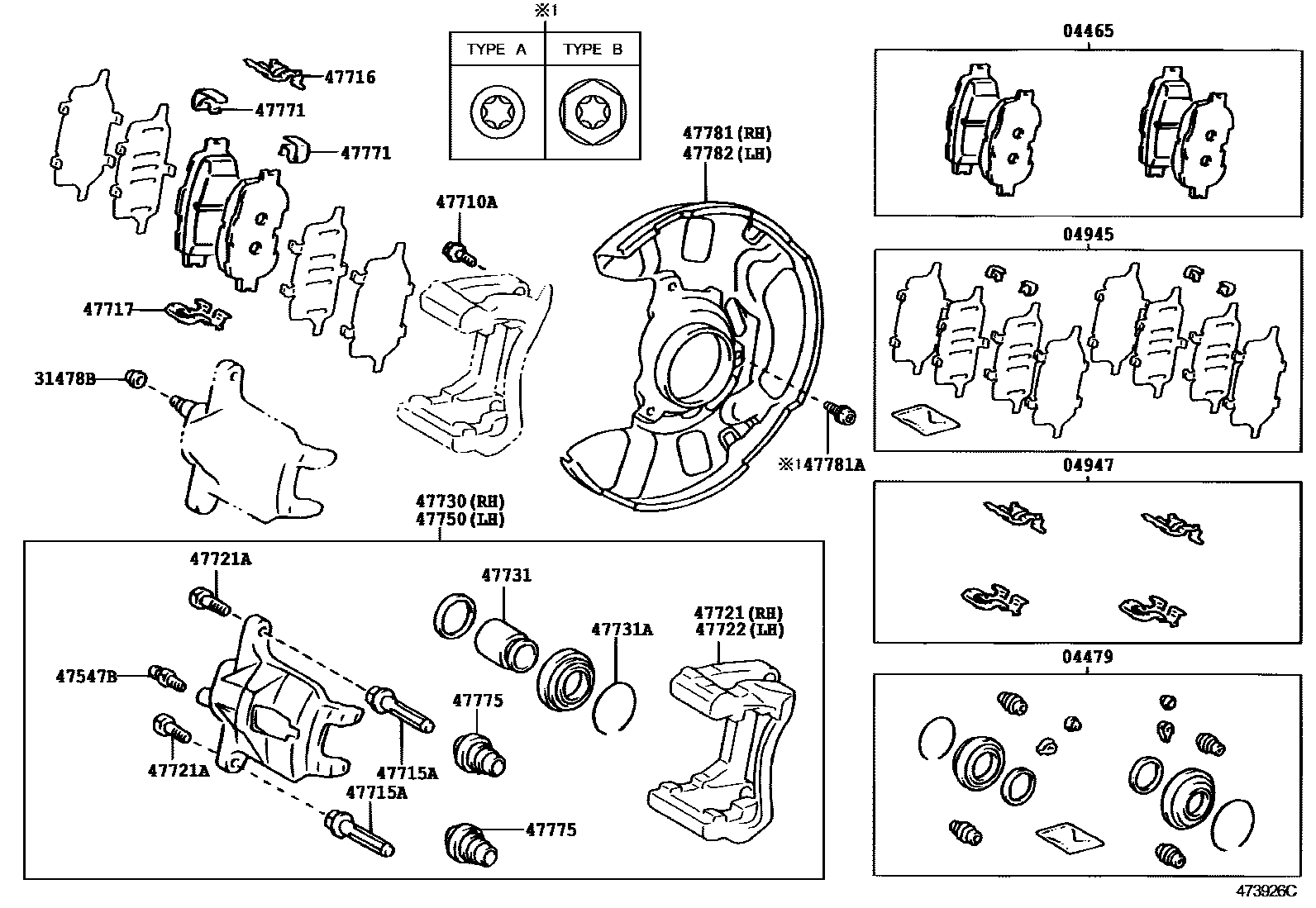

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-21030i200405-201007
MARK SUMITOMO PS558H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-13020i200605
main04479-20330i200405-200604
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-13030i200405
04947FITTING KIT, DISC BRAKE, FRONT
main04947-20120i200405
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i200405
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i200405
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i200405-201007
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-22080i200405
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-20210i200405
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-20110i200405
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-20460i200405
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i200405
*8-1.00PX23-15
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-20150i200405
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-20640i200405
47731PISTON, FRONT DISC BRAKE
main47731-44010i200405
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-66001i200405
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-20640i200405
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-32040i200405
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-30070i200405-200604
main47775-50010i200605
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-12240i200405-201007
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90109-06134i200405-201007
TYPE A:REFER ILLUST.
main90119-06227i200405-201007
TYPE B:REFER ILLUST.
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-12240i200405-201007

22 parts on this diagram · 1 diagram in section
