CAMSHAFT & VALVE

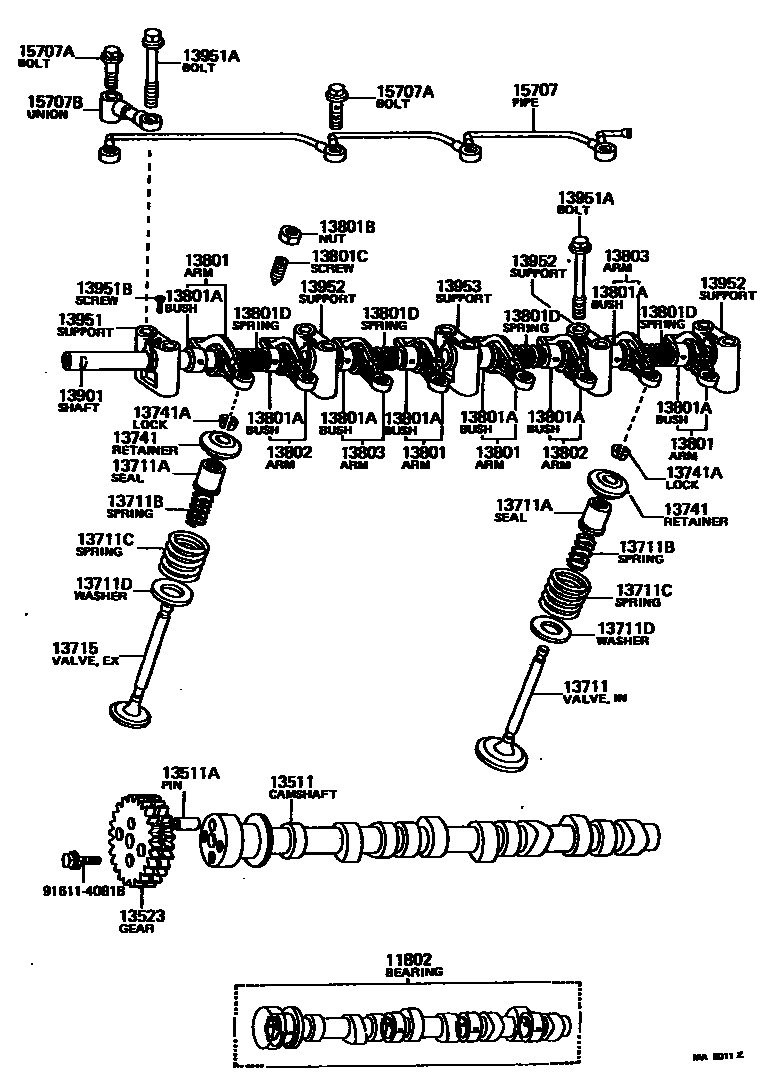

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-33010i197308-197408
STD,STD
main11804-33010i197308-197408
U/S 0.25,U/S 0.125
main11805-33010i197308-197408
U/S 0.50,U/S 0.25
13511CAMSHAFT
main13511-33013i197308-197408
main13511-38010i197408-197608
main13511-38011i197608-197808
13511APIN, STRAIGHT(FOR CAMSHAFT KNOCK)
main90250-06001i197408-197808
L=14,OD=6,L=14,OD=6
main90250-08074i197308-197408
L=15,OD=8,L=15,OD=8
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-33010i197308-197408
N=24
main13523-38010i197408-197608
N=36
main13523-38011i197608-197808
N=36
13711VALVE, INTAKE
main13711-34030i197308-197402
main13711-34031i197402-197408
main13711-38010i197408-197808
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02016i197308-197408
NOK
main90913-02024i197408-197808
NOK
13711BSPRING, COMPRESSION(FOR INNER)
main90501-26398i197308-197408
WD=2.6,CW=7.5
13711CSPRING, COMPRESSION(FOR OUTER)
main90501-45459i197308-197408
WD=4.5,CW=5.75
main90501-47001i197608-197808
WD=4.7,CW=6.0
main90501-47790i197408-197608
WD=4.7,CW=6.0
13711DWASHER, PLATE(FOR VALVE SPRING SEAT)
main90201-13308i197308-197408
main90201-20579i197408-197808
13715VALVE, EXHAUST
main13715-34022i197308-197408
main13715-38011i197608-197708
CANADA SPEC.
main13715-38020i197408-197608
main13715-38050i197608-197808
13741RETAINER, VALVE SPRING
main13741-33010i197308-197408
main13741-38010i197408-197808
13741ALOCK, VALVE SPRING RETAINER
main90913-03005i197308-197808
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-33012i197308-197408
main13811-38010i197408-197808
13801ABUSH, BIMETAL FORMED(FOR ROCKER ARM)
main90999-73001i197308-197408
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90170-08210i197408-197808
main90170-10116i197308-197408
13801CSCREW, VALVE ADJUSTING
main90913-05011i197308-197408
main90913-05016i197408-197808
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-12008i197602-197808
WD=1.4,CW=8.5
main90501-14292i197408-197602
WD=1.4,CW=8.5
main90501-16163i197308-197408
WD=1.6,CW=7.5
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13802-33012i197308-197408
13803ARM SUB-ASSY, VALVE ROCKER, NO.3
main13803-33012i197308-197408
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-33010i197308-197408
main13911-38010i197408-197808
13951SUPPORT, VALVE ROCKER, NO.1
main13951-33010i197308-197408
main13951-38010i197408-197607
main13951-38011i197607-197808
13951ABOLT(FOR ROCKER SUPPORT SET)
main90105-08016i197308-197408
8-1.25PX65-16
main90910-01007i197308-197408
8-1.25PX75-16
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main90151-40010i197308-197408
main93210-16008i197408-197808
13952SUPPORT, VALVE ROCKER, NO.2
main13952-33010i197308-197408
main13952-38010i197408-197808
13953SUPPORT, VALVE ROCKER, NO.3
main13953-33010i197308-197408
main13953-38010i197408-197808
15707PIPE SUB-ASSY, OIL
main15707-33010i197308-197408
15707ABOLT, UNION(FOR OIL PIPE)
main90401-10050i197308-197408
L=37
main90401-10051i197308-197408
L=19
15707BUNION(FOR OIL PIPE)
main90406-08008i197308-197408
9161140818

29 parts on this diagram · 2 diagrams in section
